FilterBox
SV
3.2Huvudkomponenter
Se Figur1.
1 Utsugsarm
2 Kabinett
3 Vev för filterrensning (FilterBox M)
4 Huvudfilter
5 Uppsamlingskärl
6 HEPA-filter (tillbehör)
7 Fläktpaket inklusive ljuddämpning
8 Luftutlopp
9 Kontrollbox med kontrollpanel
10 Nätsäkring: max. 16 A
3.3Kontrollpanel
Se Figur2.
A,B,C,D: Indikerar nedsmutningsgrad hos huvudfilter
E: Indikerar varningar och fel
F: Indikerar fläktstatus.
G: LCD-display och navigationsknappar
H: Ljudalarm.
I: Automatsäkringar till el-uttag.
J: El-uttag (1-fas) till arbetsverktyg.
K: Outlet (1-phase) for electrical power tools.
L: Huvudströmbrytare.
M: Driftstimer.
S1: Start/stopp fläkt.
S2: Start/stopp filterrensning.
3.4LCD-display och navigationsknappar

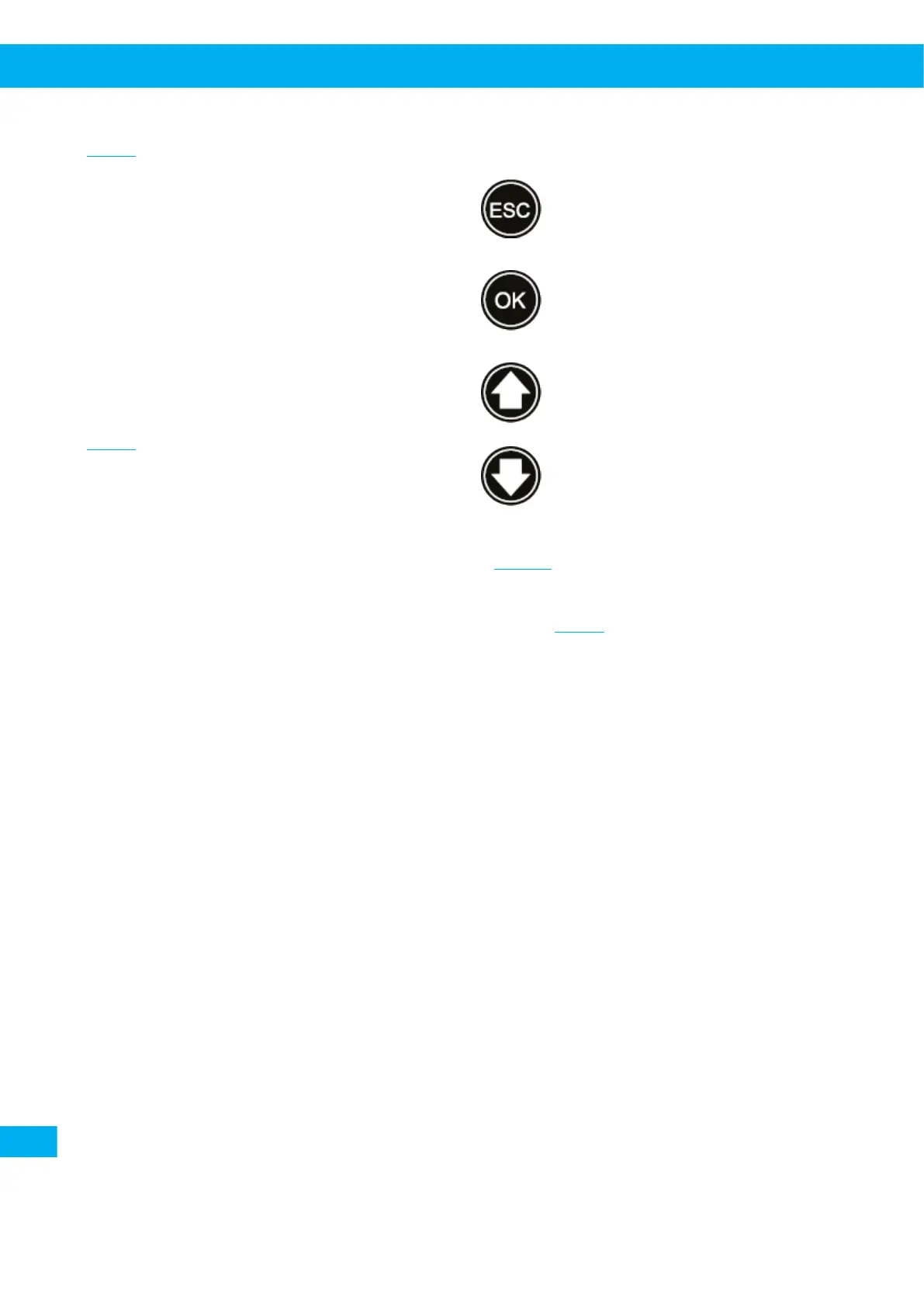

3.4.1Funktion hos navigationsknappar
Öppna huvudmeny.
Gå tillbaka i meny.
Öppna undermeny.
Aktivera variabel för ändring (indikeras
med *).
Bekräfta ändring.
Bläddra uppåt i meny (position indike-
ras med >).
Öka/ändra variabel.
Bläddra nedåt i meny (position indike-
ras med >).
Minska/ändra variabel.
3.4.2Menystruktur
Se Figur15.
3.5Mått
Mått visas i Figur3.
A FilterBox N24 fläkt
B FilterBox N27/N29 fläkt
C FilterBox Wall
238
