DATI TECNICI
SPECIFICHE PER IL CABLAGGIO DEL CAVO DI RETE
Per collegare il dispositivo alla rete Ethernet (10Base-T) o Fast Ethernet (100Base-T) è richiesto
un cavo UTP (Unshielded Twisted Pair) o STP (Shielded Twisted Pair) con connettori RJ45. Il cavo
deve essere conforme allo standard IEEE 802.3u 100Base-T a 2 paia di cavi UTP di categoria 5 o
superiore. Il cavo tra l'adattatore e l'hub deve essere non superiore a 100m e non inferiore a 2,5m.

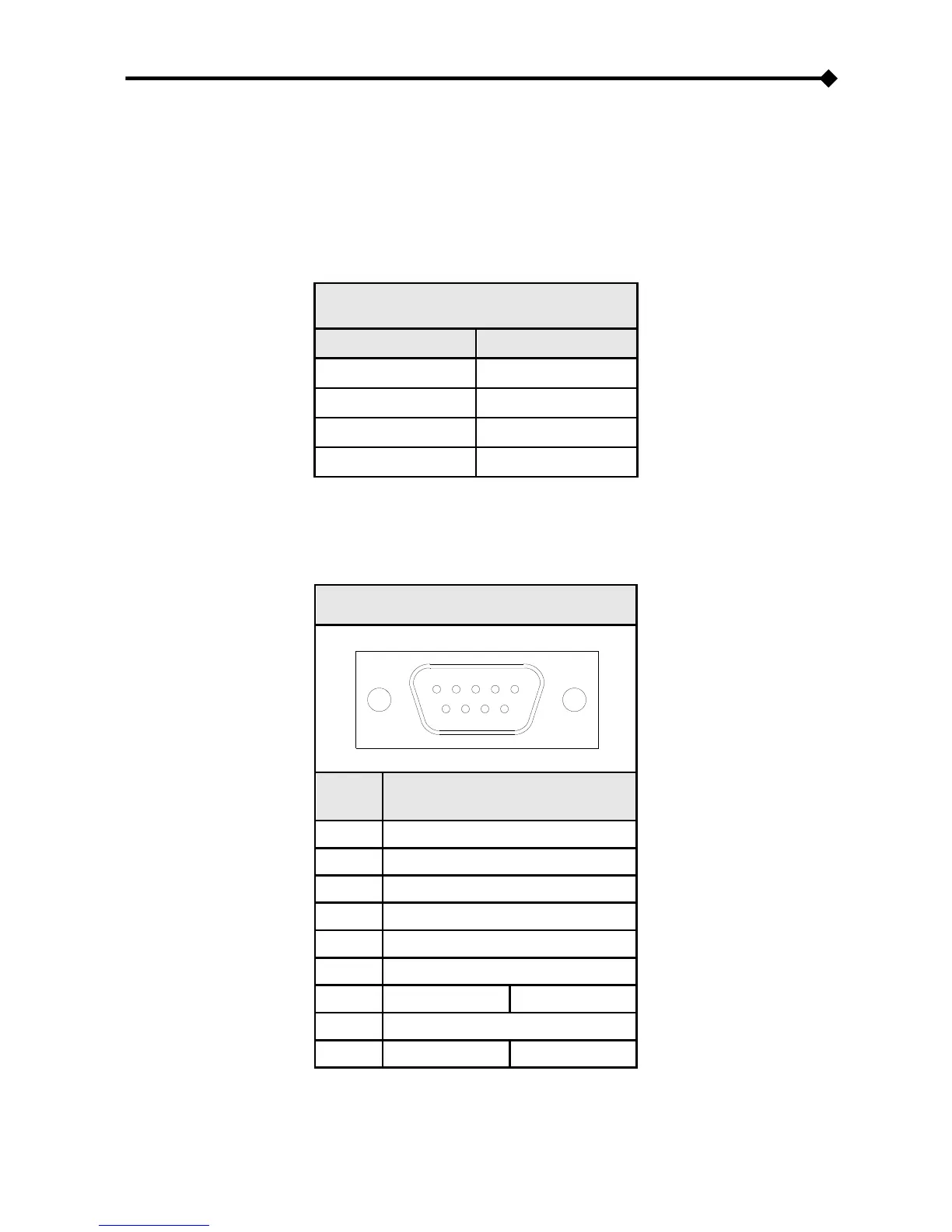

CONNESSIONI CAVO DI RETE
Segnale
Pin # to Pin #
TX+
1   1
TX-
2   2
RX+
3   3
RX-
6   6
NOTA: i pin 1 e 2 devono essere collegati ad un doppino, i pin 3 e 6 ad un altro.
SEGNALI SUL CONNETTORE “SERIAL”
SERIAL
1 2 3 4
5
6
7
8 9
PIN #
SEGNALE
1
n.c.
2
RXD
3
TXD
4
DTR
5
GND
6
n.c.
7
RTS
(1)
+5V
(2)
8
n.c.
9
n.c.
(1)
BUS sensori
(2)
n.c. = non collegato
(1)
Con jumper in configurazione di default
(2)
Con jumper in configurazione sensori ambientali abilitati
