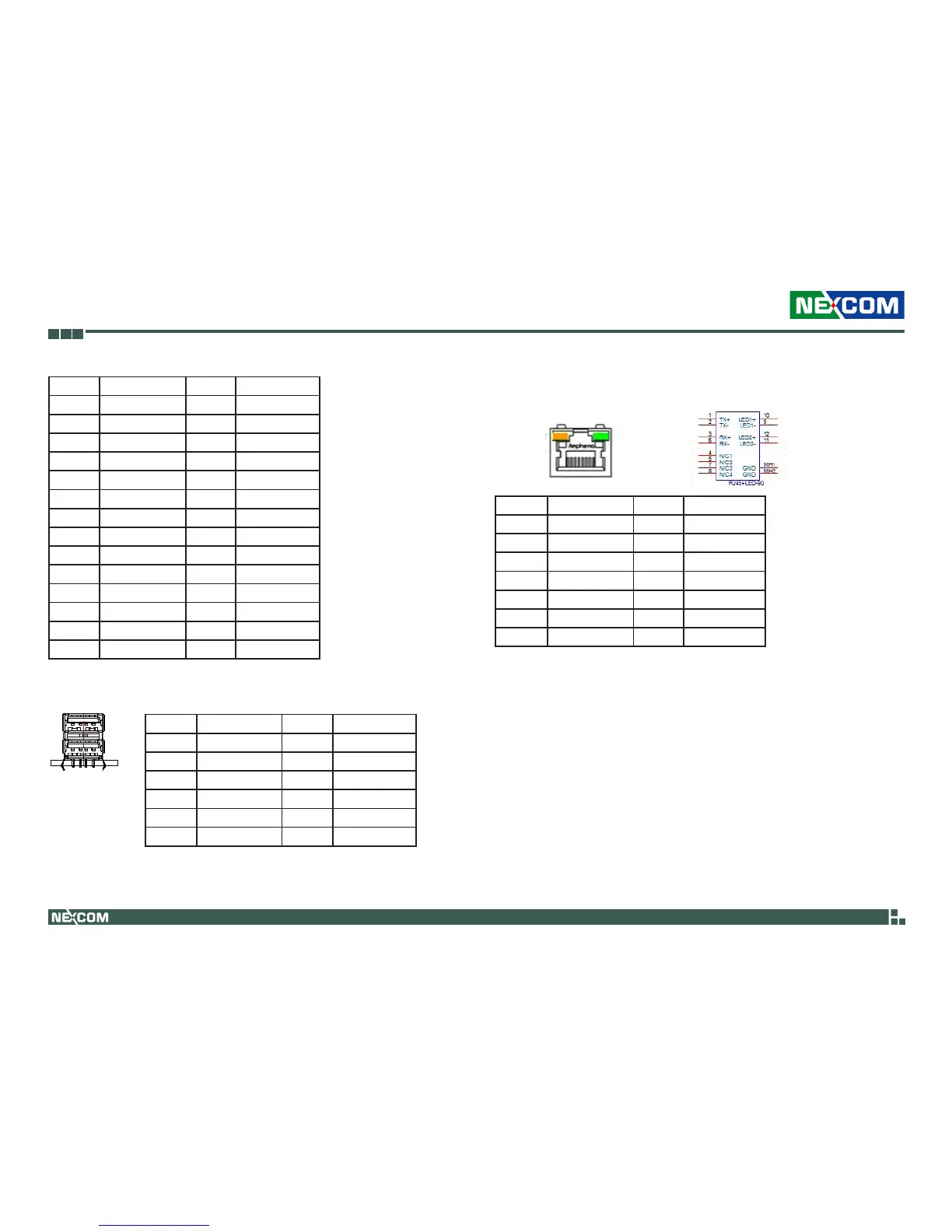

Chapter 2: Jumpers and Connectors
NDiS 161 User Manual
Pin Signal Pin Signal
A47 PCI_AD11 B47 PCI_AD12
A48 GND B48 PCI_AD10
A49 PCI_AD9 B49 GND
A50 B50
A51 B51
A52 PCI_CBE#0 B52 PCI_AD8
A53 VCC3 B53 PCI_AD7
A54 PCI_AD6 B54 VCC3
A55 PCI_AD4 B55 PCI_AD5
A56 GND B56 PCI_AD3
A57 PCI_AD2 B57 GND
A58 PCI_AD0 B58 PCI_AD1
A59 VCC5 B59 VCC5
A60 VCC5 B60 VCC5
USB Port 0/1
CN8
Pin Description Pin Description
1 VCC 5 VCC
2 USB_0N 6 USB_1N
3 USB_0P 7 USB_1P
4 GND 8 GND
MH1 GND_CAS MH2 GND_CAS
MH3 GND_CAS MH4 GND_CAS
LAN1
CN7
Act Link
Blinking
(Orange)
Steady
(Green)
Pin Signal Pin Signal
1 LAN1_TXD0P 2 LAN1_TXD0N
3 LAN1_TXD1P 4 LAN1_TXD2P
5 LAN1_TXD2N 6 LAN1_TXD1N
7 LAN1_TXD3P 8 LAN1_TXD3N
9 LAN_ACTLED# 10 3VSB
11 LAN_L100# 12 LAN1_L1000#
MH1 GND_CAS MH2 GND_CAS
