Nice Wingo

11
I
2.3) Fissaggio
Per il corretto montaggio sono da verificare i seguenti punti:
1) Ingombro colonna C
2) Angolo di manovra
α
3) Velocità
4) Forza

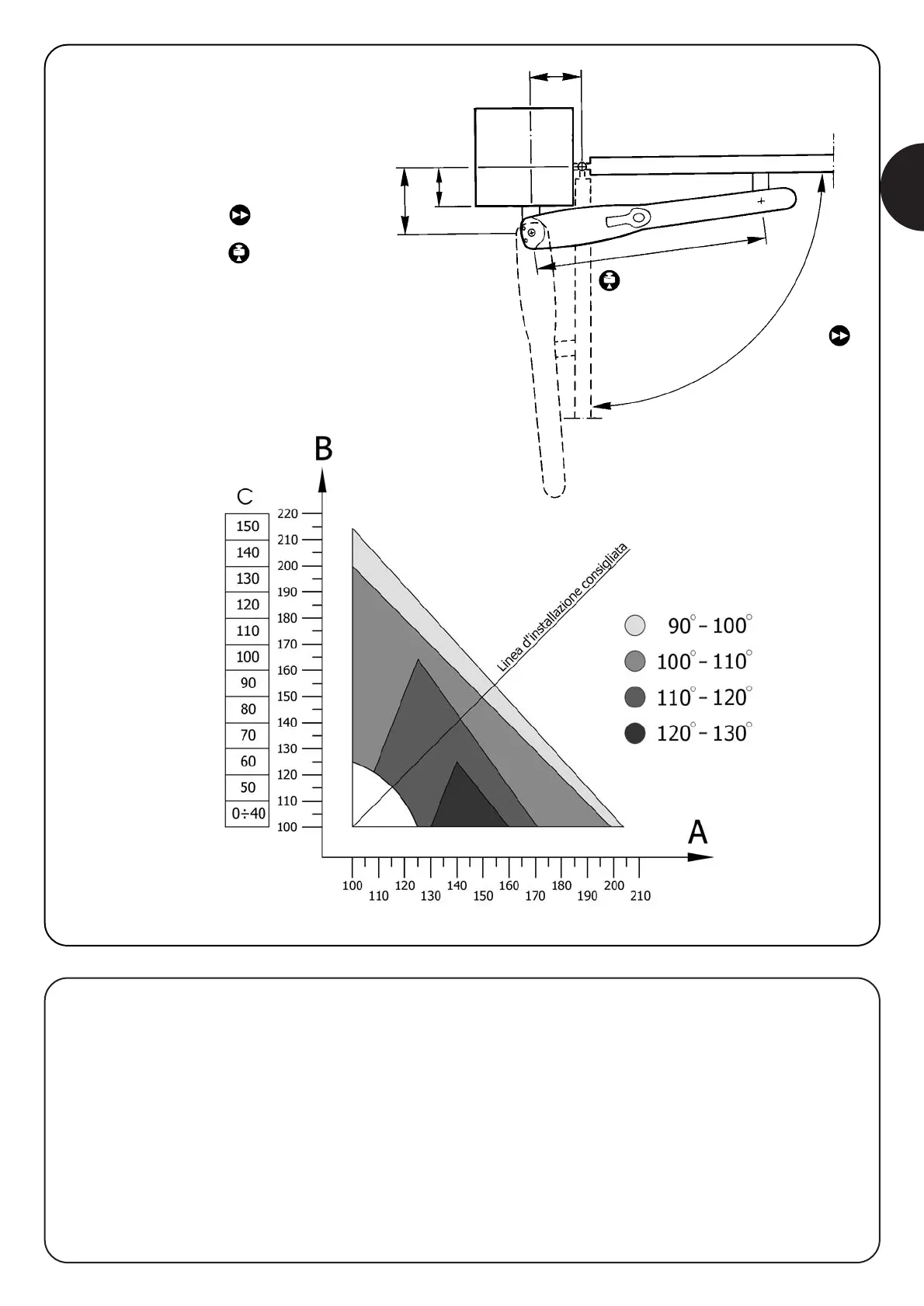

2.3.1) Posizionamento della staffa posteriore
Le operazioni da eseguire sono:
1.1Misurare sul posto il valore di C (es. 70mm).
1.2Individuare nel grafico il valore di C e tracciare una linea
orizzontale (fig.8).
1.3Individuare il valore di “B minimo” dal grafico con la linea
orizzontale appena tracciata (nell’esempio: 130mm fig.9), l’area
al di sopra di tale linea contiene i punti validi per lo staffaggio.
2 Esiste una relazione tra l’angolo di manovra che può eseguire il
cancello e le posizioni di staffaggio (A e B) come evidenzia il
grafico relativo al prodotto (paragrafo posizionamento della staffa
posteriore) dove aree di colore differenti rappresentano gli angoli
massimi consentiti. Se, per esempio (fig.9), si vuole aprire il cancello di
100° ÷ 110°, A e B debbono individuare un punto sul grafico
appartenente all’area del colore corrispondente.
3 All’interno dell’area individuata, ricordiamo che la forza impressa
al cancello, ed il tempo di apertura e chiusura, sono direttamente
proporzionali ai valori di A e B e che per un funzionamento
lineare, tali valori dovranno essere simili fra loro, quindi seguire la
linea di installazione consigliata.
B
C
A
D= 700 mm
α
