20
2.3.2) Positionnement de la platine de fixation
avant
La platine de fixation avant (21) doit être positionnée sur le portail
avec une bride spéciale en respectant la mesure D (voir dessin relatif
au paragraphe 2.3 Fixation);
avant de procéder à la fixation définitive:
1. Vérifier que la ligne de fermeture de l’opérateur est
parfaitement horizontale (fig.4).
2. Ouvrir et fermer manuellement le portail pour s’assurer que le
mouvement est régulier.
3. Enlever l’opérateur et souder la platine de fixation avant (21).
Fixation arrière de l’opérateur (fig.5)
Fixer WINGO à la platine (22) avec la vis (48), la rondelle (55) et l’écrou
(51); visser à fond ce dernier puis le dévisser d’environ 1/10e de tour
pour permettre un certain jeu entre les parties.
Fixation avant de l’opérateur (fig.6)
Insérer la fourche avant de WINGO (18) dans la platine avant (21) en
la bloquant avec la vis (47) et la rondelle (54).

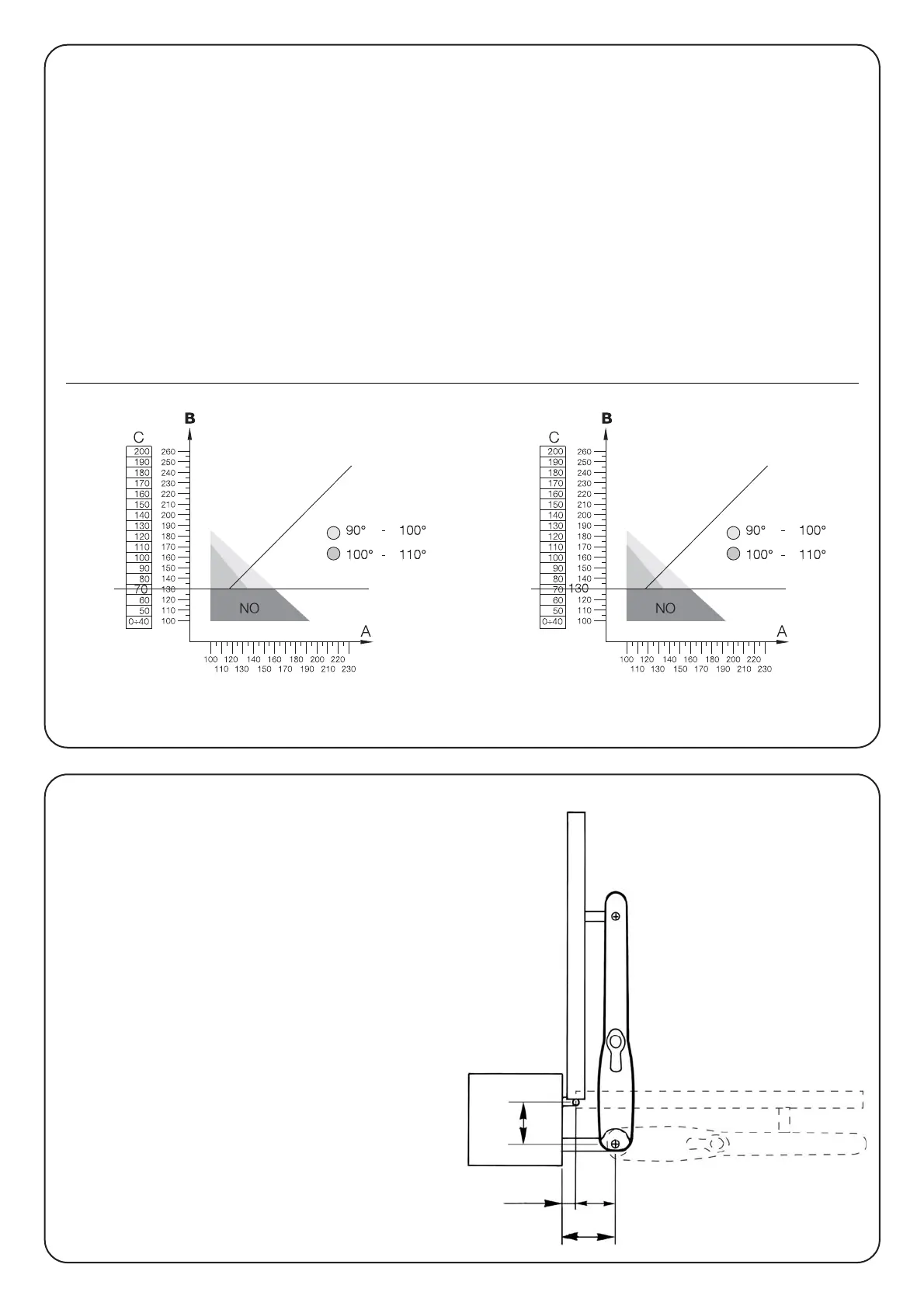

2.3.3) Ouverture du portail vers l’extérieur
Pour les valeurs de E supérieures à 140 mm, pourvoir
personnellement à rallonger la platine de fixation.
A
B
E
C
ligne d’installation conseillée
ligne horizontale ligne horizontale
ligne d’installation conseillée
fig.8
fig.9
Exemple
