2.3.2) Positionieren des vorderen Bügels
Der vordere Bügel muss unter Einhaltung des Maßes D (siehe
Zeichnung in Abschnitt 2.3 Befestigung) mit einer Zwinge am Tor
befestigt werden.
Vor der endgültigen Befestigung:
1. prüfen, ob der Toröffner beim Schließen perfekt horizontal
bleibt (Abb.4).
2. das Tor von Hand öffnen und schließen, um zu prüfen, ob die
Bewegung regelmäßig ist;
3. den Toröffner entfernen und den vorderen Bügel anschweißen
(21).
Befestigung hinten des Toröffners (Abb.5)
WINGO mit der Schraube (22), der Unterlegscheibe (48) und der
Mutter (55) am Bügel (51) befestigen; die Mutter zuerst ganz
anschrauben, dann um ca. 1/10 Umdrehung lockern, um ein
gewisses Spiel zwischen den Teilen zu ermöglichen.
Befestigung vorne des Toröffners (Abb.6)
Die vordere Gabel (18) von WINGO in den vorderen Bügel (21)
einstecken und mit der Schraube (47) und der Unterlegscheibe (54)
blockieren.

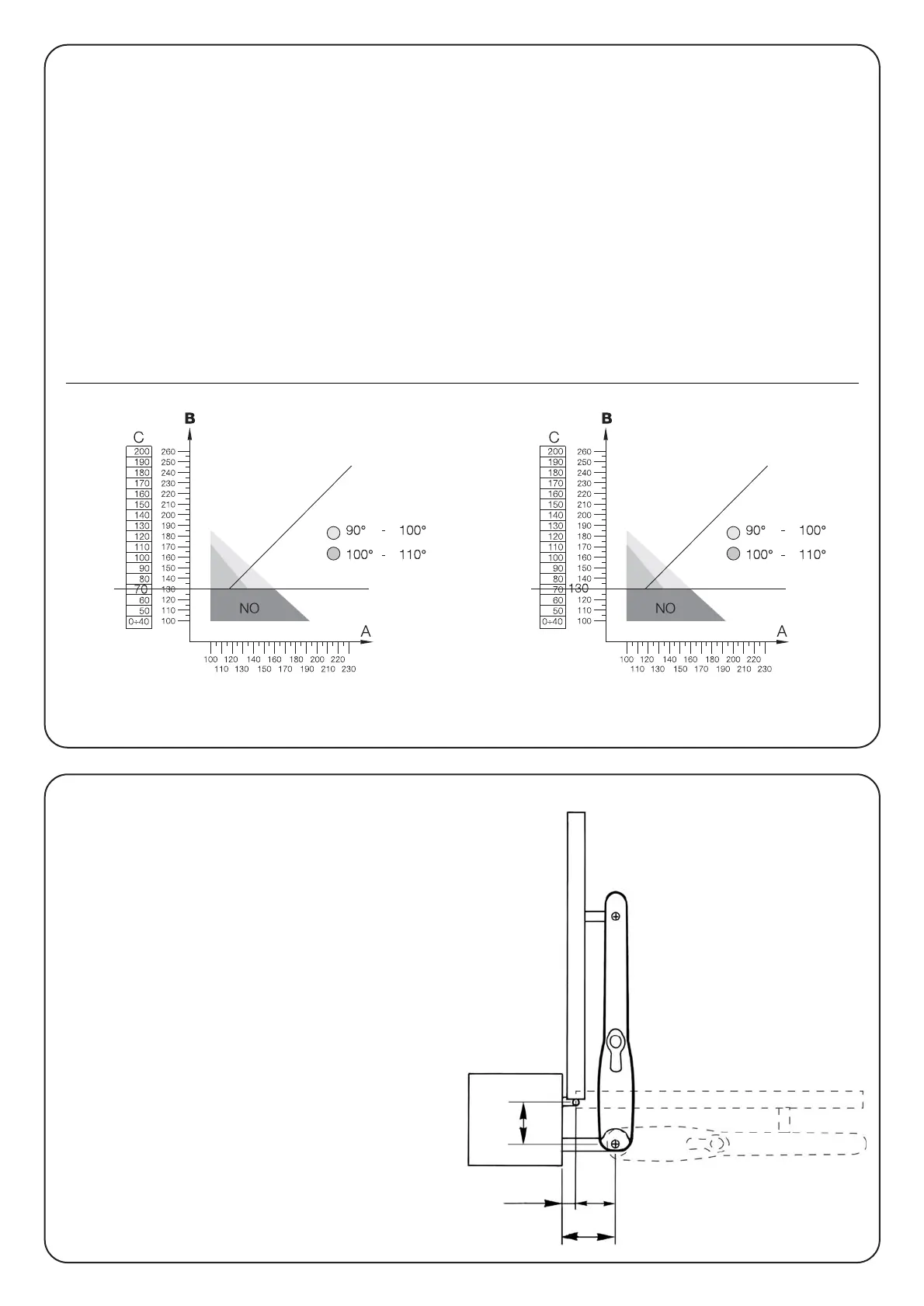

2.3.3) Öffnung des Tors nach außen
Für Werte von E über 140 mm, selbst für die Verlängerung des
Bügels sorgen.
A
B
E
C
empfohlene Installationslinie
horizontale Linie horizontale Linie
empfohlene Installationslinie
Abb.8
Abb.9
Beispiel
