2.3) Mocowanie
Aby wykonać prawidłowy montaż należy sprawdzić następujące
punkty:
1) Wymiar słupka C
2) Kąt otwarcia
α
3) Prędkość.
4) Siła.

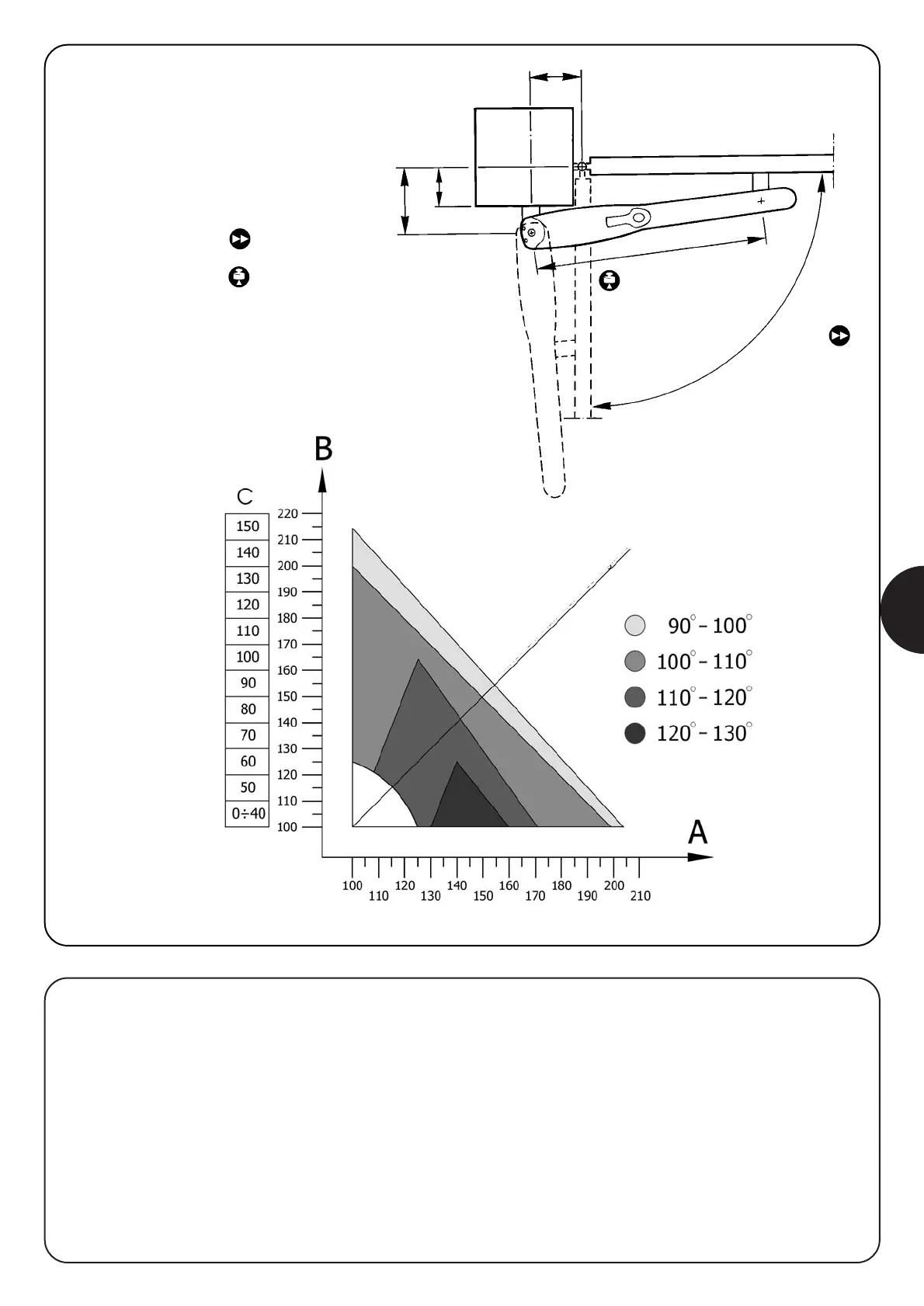

2.3.1) Ustawienie wspornika tylnego
W tym celu należy wykonać następujące czynności:
1.1Zmierzyć na słupku bramy, wartość C (na przykładzie: 70mm).
1.2Odszukać na wykresie wartość C i wykonać linię poziomą
(rys.8).
1.3Na podstawie wykresu i narysowanej linii określić wartość “B
minimum” (na przykładzie: 130mm rys.9), powierzchnia nad tą
linią zawiera punkty właściwe gdzie zainstalować wspornik.
2 Istnieje zależność między kątem ruchu, który może wykonać
brama i pozycją wspornika (A i B) według odpowiedniego
wskazania na wykreie - kółka o różnym stopniu zacieniowania i
odpowiadające im kąty otwarcia. Powierzchnie w różnych
kolorach przedstawiają maksymalnie dozwolone kąty.
Gdy, na przykład (rys.9), chcemy otworzyć bramę na
100˚÷110˚, to A i B mają określić punkt na wykresie, który
przynależy do odpowiedniego koloru powierzchni.
3 Tak dobierając wymiary należy pamiętać, że siła skierowana
na bramę podczas otwierania i zamykania oraz czas
otwierania i zamykania, są proporcjonalne do wartości A i B.
Wartości te, dla płynnej pracy powinny być zblione do
siebie, dlatego też należy kierować się zalecaną linią
instalowania.
B
C
A
D= 700 mm
α
Zalecana linia instalowania:
