2.4) Installation typique
7
7
3
1
2
8
7
6
5
4
7
1
2
8
9
1 Colonne pour photocellules
2 Paire de butées en ouverture
3 Ligne électrique d’alimentation
4 Armoire de commande A400
5 Antenne
6 Clignotant
7 Photocellule
8 Opérateur WINGO
9 Sélecteur à clé ou clavier à code

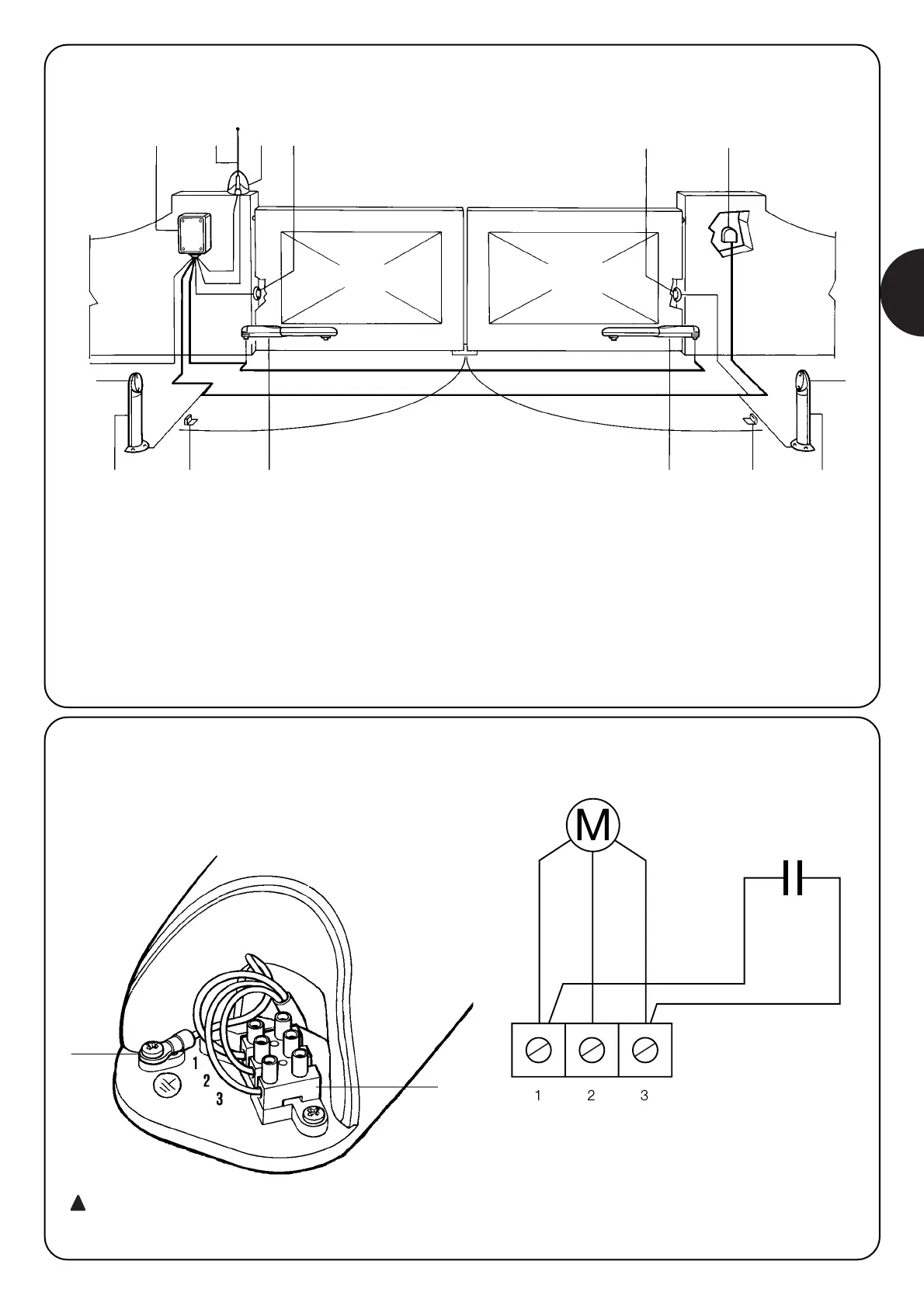

2.5) Connexions à l’opérateur
En respectant la numération du tableau, effectuer les connexions au
bornier (A) en suivant le schéma électrique.
A
NOIR
OUVRE COMMUN FERME
5uF
BLEU VERT
BLANC
BLANC
B
Nous rappelous qu’il faut toujours connecter le
conducteur de mise à la terre (B) conformément aux
prescriptions des normes en vigueur (EN 60204 - CEI 64-1,
EN 60335)
!
