2.3) Fixation
Pour un montage correct il faut vérifier les points suivants:
1) Saillie colonne C
2) Angle de manœuvre
α
3) Vitesse
4) Force

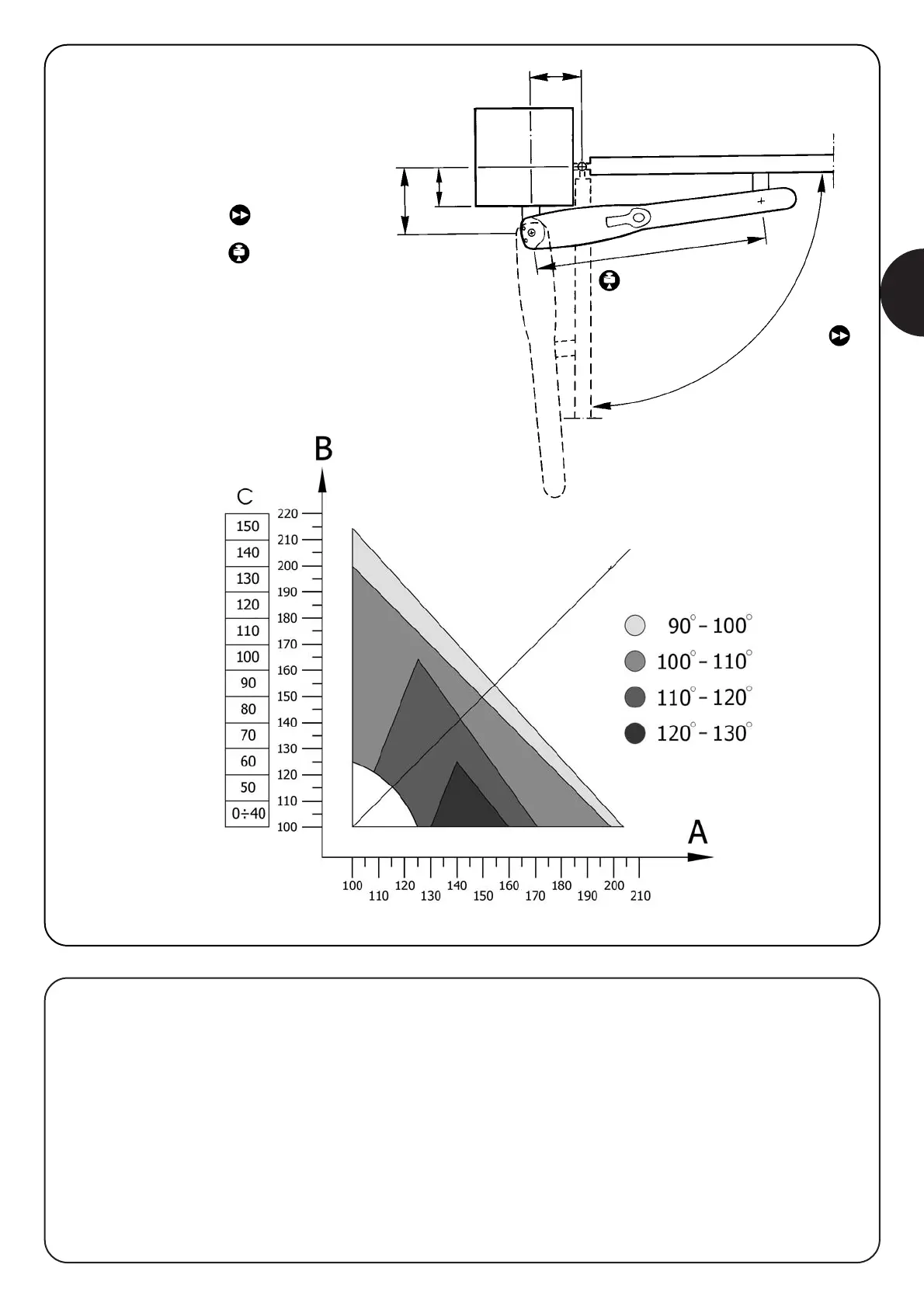

2.3.1) Positionnement de la platine de fixation
arrière
Les opérations à effectuer sont les suivantes:
1.1Mesurer sur place la valeur de C (ex. 70 mm).
1.2Identifier dans le graphique la valeur de C et tracer une ligne
horizontale (fig.8).
1.3Identifier la valeur de “B minimum” à partir du graphique avec la
ligne horizontale tracée précédemment (dans l’exemple: 130 mm
fig.9), la zone située au-dessus de cette ligne contient les points
valables pour la fixation de la platine.
2 Il existe une relation entre l’angle de manœuvre que peut
effectuer le portail et les positions des platines de fixation (A et B)
comme le montre le graphique relatif au produit (paragraphe
positionnement de la platine de fixation arrière) où des zones de
couleur différente représentent les angles maximums autorisés.
Si par exemple (fig.9) on veut ouvrir le portail de 100 à 110°, A
et B doivent identifier un point sur le graphique appartenant à la
zone de couleur correspondante.
3 À l’intérieur de la zone identifiée, nous rappelons que la force
imprimée au portail et le temps d’ouverture et de fermeture sont
directement proportionnels aux valeurs de A et B et que pour un
fonctionnement linéaire, ces valeurs devront être similaires ; il faut
donc suivre la ligne d’installation conseillée.
B
C
A
D= 700 mm
α
ligne d’installation conseillée
