BETRIEBSANLEITUNG
DEUTSCH
SC350 9098868000(1)2010-11 A
9

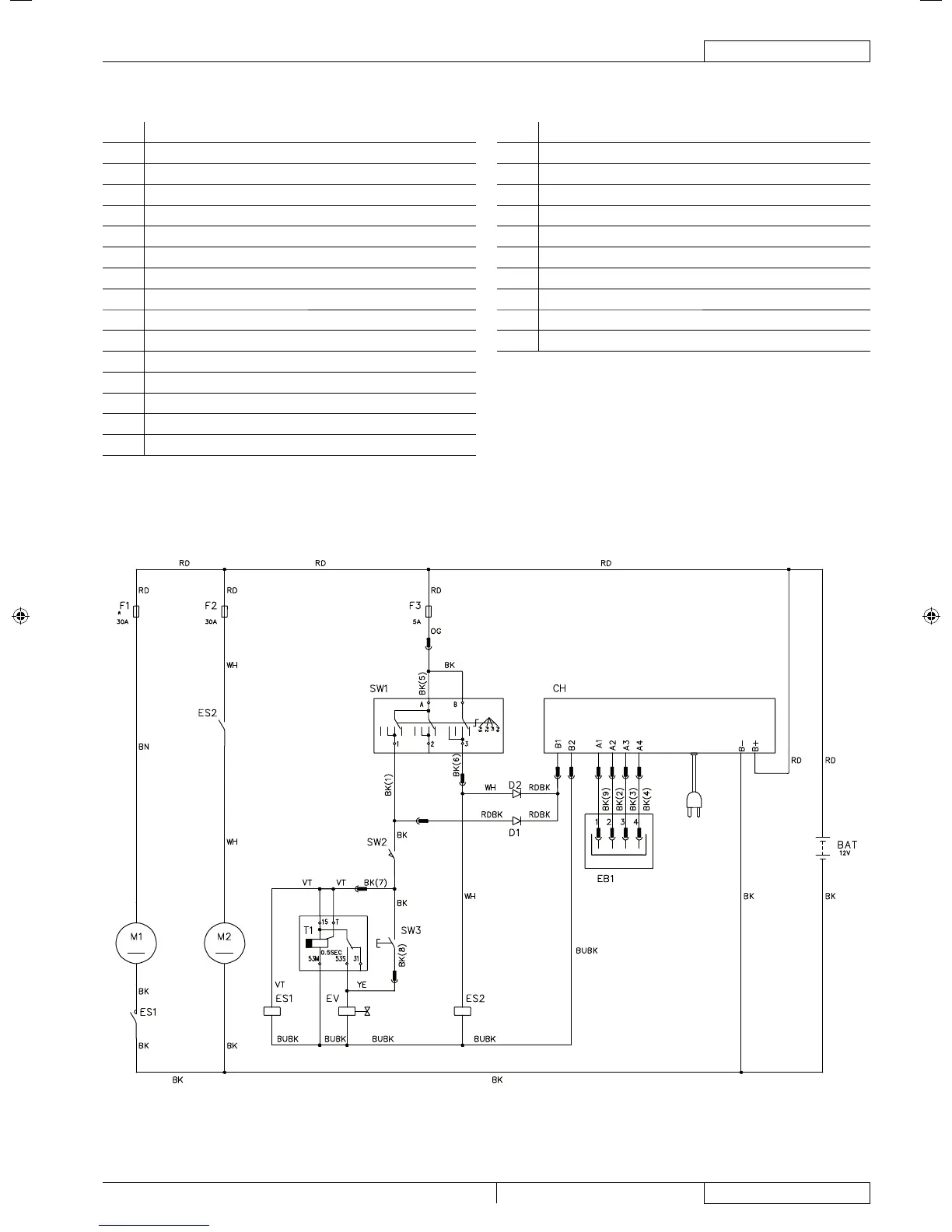

SCHALTPLAN
Legende
BAT Batterie 12 V
CH Ladegerät
D1 Diode
D2 Diode
EB1 Platine Ladegerät
ES1 Fernschalter Bürstenmotor
ES2 Relais Ansaugmotor
EV Elektroventil Reinigungslösung
F1 Selbstrückstellende Sicherung Bürstenmotor (30 A)
F2 Sicherung Ansaugmotor (30 A)
F3 Sicherung Wählschalter Funktionen (5 A)
M1 Bürstenmotor
M2 Ansauganlagenmotor
SW1 Wählschalter Funktionen
SW2 Freigabeschalter Bürstenmotor-Elektroventil
SW3 Schalter Reinigungslösungsdosierung
Farbcodes
BK Schwarz
BU Hellblau
BN Braun
GN Grün
GY Grau
OG Orange
PK Rosa
RD Rot
VT Violett
WH Weiß
YE Gelb
P100406
9098868000(1)2010-11 A.indb 99098868000(1)2010-11 A.indb 9 30/11/2010 15.50.1230/11/2010 15.50.12
