SAUGLIPPE REINIGEN
ANMERKUNG
Damit der Boden gut abtrocknet, muss die Sauglippe sauber und die Sauglippengummis müssen unversehrt sein.
ACHTUNG!
Bei Reinigung der Sauglippe wird es empfohlen Arbeitshandschuhe zu tragen, denn schneidende Abfälle
können vorhanden sein.
Das Gerät auf ebenem Untergrund abstellen.1.
Wählschalter (32) auf 0 stellen und Batterie trennen.2.
Bürsten-/Padhalterkopf (12) bis zum Anschlag gegen den Uhrzeigersinn drehen.3.
Das Ansaugrohr (A, Abb. 5) von der Sauglippe lösen.4.
Federn (B) lösen und Sauglippe (C) entfernen.5.
Sauglippe abspülen und reinigen. Insbesondere die Förderöffnungen (D) und die Ansaugöffnung (E) von Schmutz und Abfällen 6.
befreien.
Überprüfen, ob der vordere (F) und der hintere Gummi (G) unversehrt sind und keine Schnitte oder Risse aufweisen, 7.
gegebenenfalls austauschen (siehe nachstehender Absatz).
Die ausgebauten Bauteile in umgekehrter Reihenfolge wieder einbauen.8.
SAUGLIPPENGUMMIS ÜBERPRÜFEN UND AUSTAUSCHEN
Sauglippe wie in vorstehendem Absatz erläutert reinigen.1.
Überprüfen, ob der vordere (F, Abb. 5) und der hintere Gummi (G) unversehrt sind und keine Schnitte oder Risse aufweisen, 2.
gegebenenfalls wie folgt austauschen. Überprüfen, ob die Vorderkante (H) des hinteren Gummis Verschleiß aufweist.
Gegebenenfalls Gummi umdrehen und die andere Kante (I), sofern noch unversehrt, als Vorderkante verwenden. Ist auch die
andere Kante verschlissen, Gummi wie folgt austauschen:
Befestigungsstreifen (K oder M) von den Haltevorrichtungen (J) abnehmen und Gummi entfernen. Gummi (G oder F) •
austauschen (oder umdrehen).
Zum Einbauen Gummi zusammen mit dem Befestigungsstreifen in die Haltevorrichtungen einhängen.•
Sauglippe (C) montieren: Federn (B) in ihren Sitz im Bürstenkopf einstecken.3.
Ansaugrohr (A) an die Sauglippe anschließen.4.
A
D
E
F
F
G
H
I
J
J
K
J
M
J
G
D
B
B
C
E
M
K

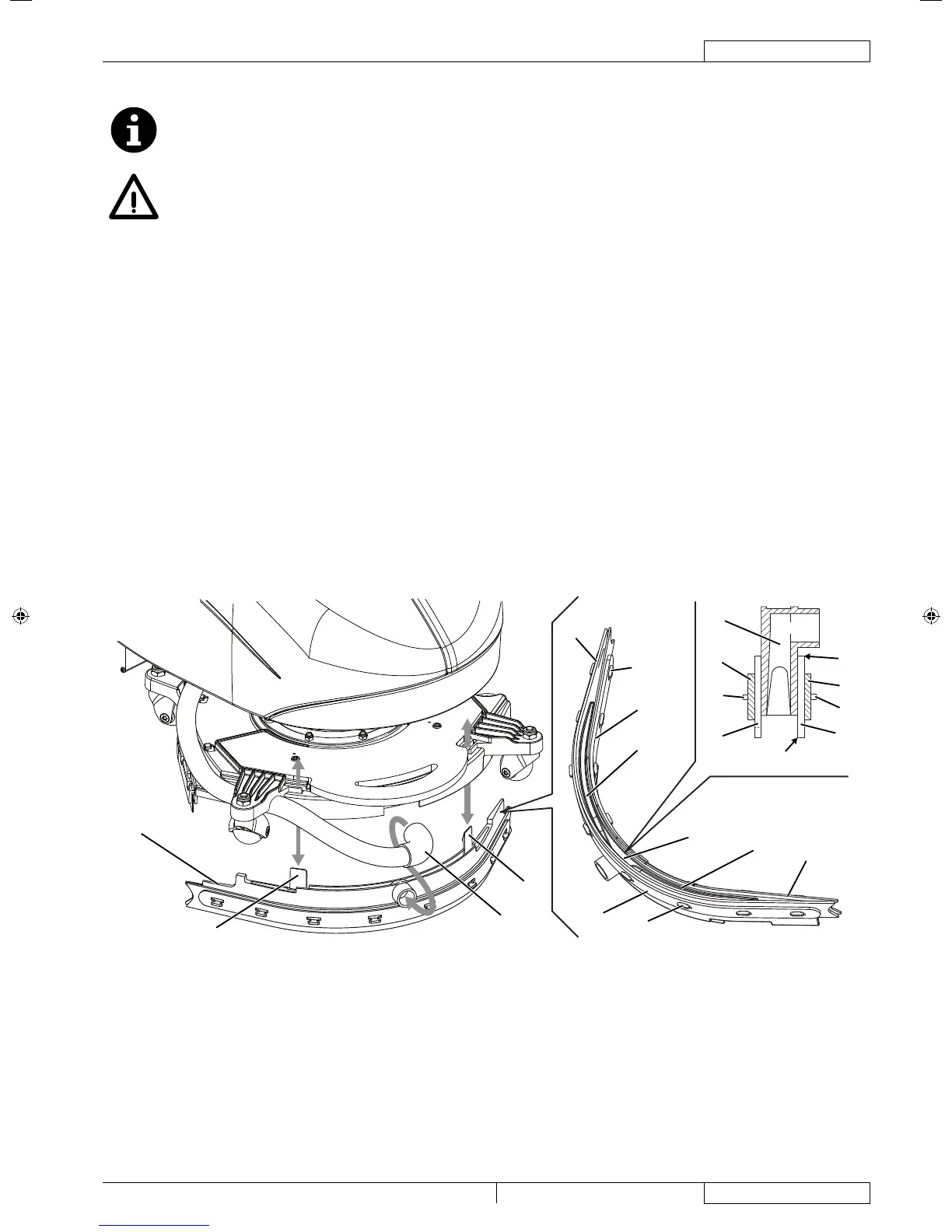

Abbildung 5
P100411
