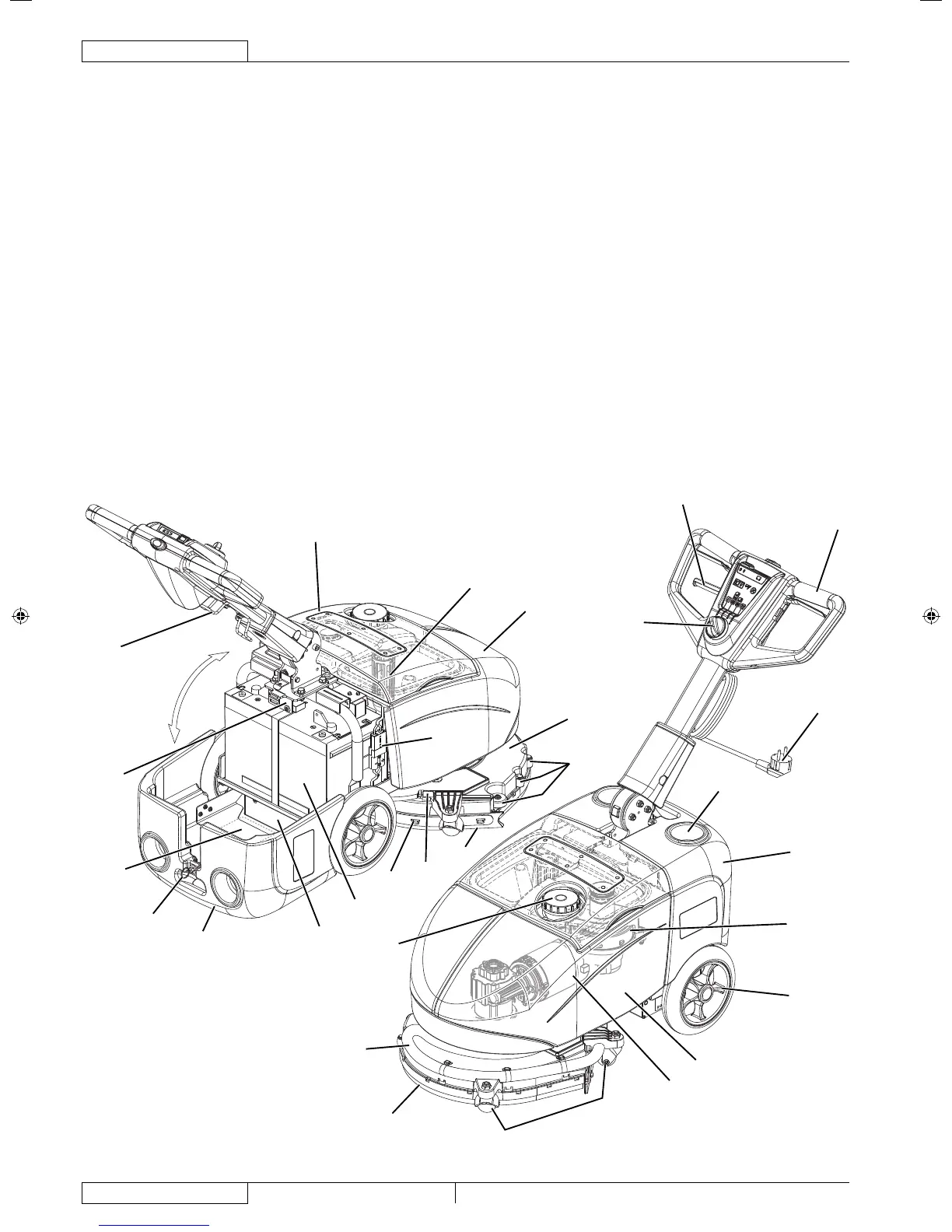

GERÄTEBESCHREIBUNG
GERÄTEAUFBAU
Schubbügel mit Bedienpult und Bedienelementen (siehe 1.
nachfolgenden Abschnitt)
Einstellhebel Schubbügelneigung2.
Start- und Programmwählschalter3.
Aufmachbare Abdeckung Batterie- und Hilfssystemfach4.
Verriegelung Abdeckung5.
Handschuhfach6.
Batteriestecker7.
Batterie GEL/AGM8.
Ladegerät9.
Anschlusskabel Ladegerät10.
Kabelhalter Ladegerät11.
Bürsten-/Padhalterkopf12.
Getriebemotor Bürstenkopf13.
Ansaugrohr Sauglippe14.
Spritschutz15.
Pufferräder Kopf16.
Stützräder Kopf17.
Sauglippe18.
Baugruppe Sauglippengummis19.
Haltefedern Sauglippen am Kopf20.
Einfülldeckel Reinigungslösungstank21.
Reinigungslösungstank22.
Schmutzwassertank23.
Durchsichtiger Deckel mit Ansauggitter24.
Ansauggitter mit automatischem Schwimmerverschluss25.
Ansauganlagenmotor26.
Schild Seriennummer/technische Daten/27.
Konformitätszeichen
Sicherungen28.
Hinterräder auf feststehender Achse29.
1
10
6
4
26
29
22
13
17
15
14
21
24
25
23
12
16
19
20
18
8
7
9
4
5
27
28
11
2
3
P100404
