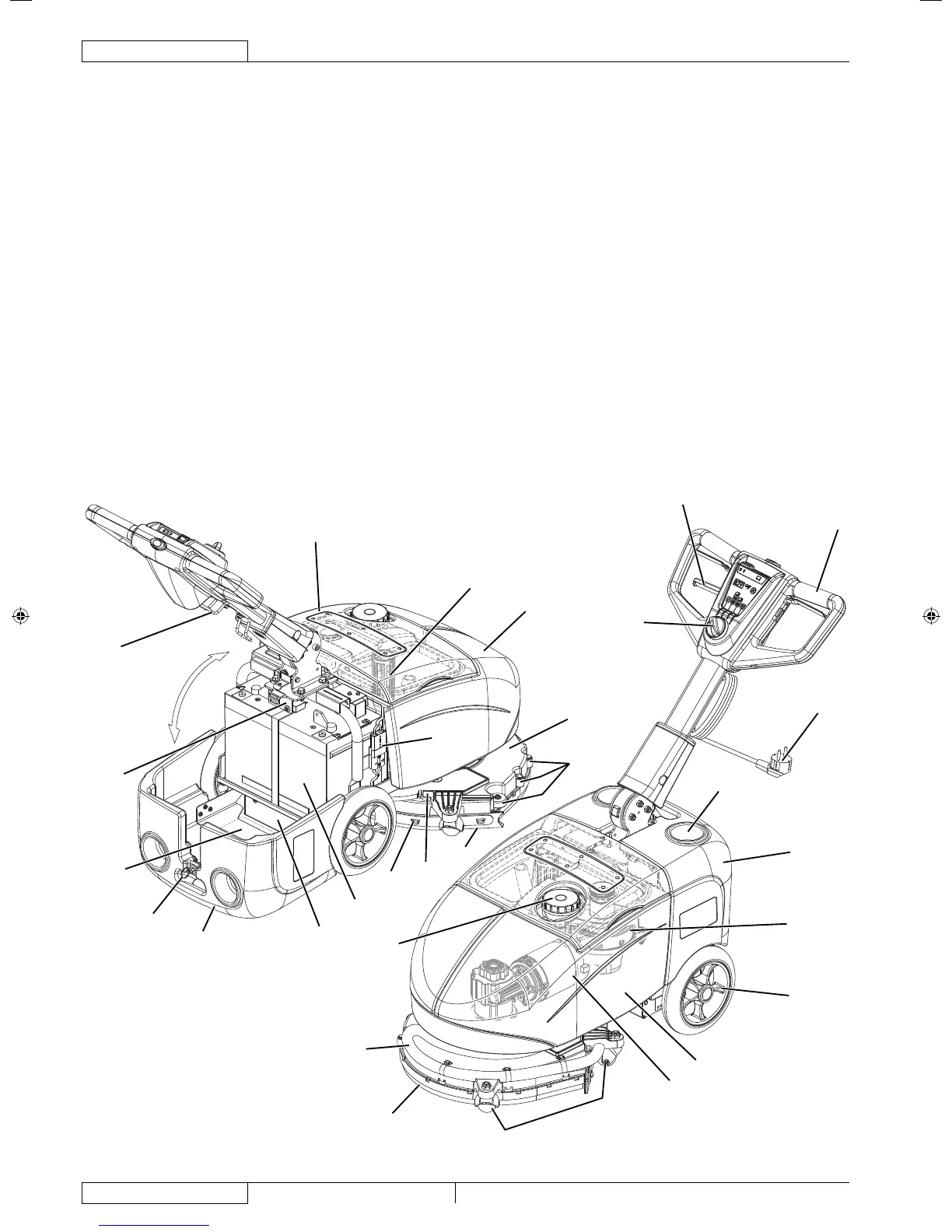

BESCHRIJVING VAN DE MACHINE
OPBOUW VAN DE MACHINE
Stuurwiel met controle- en bedieningspaneel (zie het 1.
volgende deel)
Hendel voor afstelling van de kanteling van het stuurwiel2.
Hendel voor starten en selectie programma3.
Te openen afdekking van accuruimte en service4.
Sluiting van de afdekking5.
Opbergvak6.
Aansluitstekker voor de accu7.
Accu van het type GEL/AGM8.
Acculader9.
Voedingskabel voor de acculader10.
Steun voor de kabel van de acculader11.
Schrobdek borstelhouder/padhouder12.
Reductiemotor voor het schrobdek van de borstel13.
Aanzuigslang van de trekker14.
Verstuivers15.
Bufferwielen van het schrobdek16.
Steunwielen van het schrobdek17.
Trekker18.
Rubbereenheid trekker19.
Bevestigingsklemmen trekkers op het schrobdek20.
Vuldop tank reinigingsmiddel21.
Tank voor reinigingsmiddel22.
Vuilwatertank23.
Transparante afdekking met aanzuigrooster24.
Aanzuigrooster met automatische sluiting (drijvend)25.
Motor aanzuigsysteem26.
Plaatje met serienummer / technische gegevens / 27.
conformiteitsmarkering
Zekeringen28.
Achterwielen op vaste as29.
1
10
6
4
26
29
22
13
17
15
14
21
24
25
23
12
16
19
20
18
8
7
9
4
5
27
28
11
2
3
P100404
