GEBRUIKSAANWIJZING
NEDERLANDS
SC350 9098868000(1)2010-11 A
9

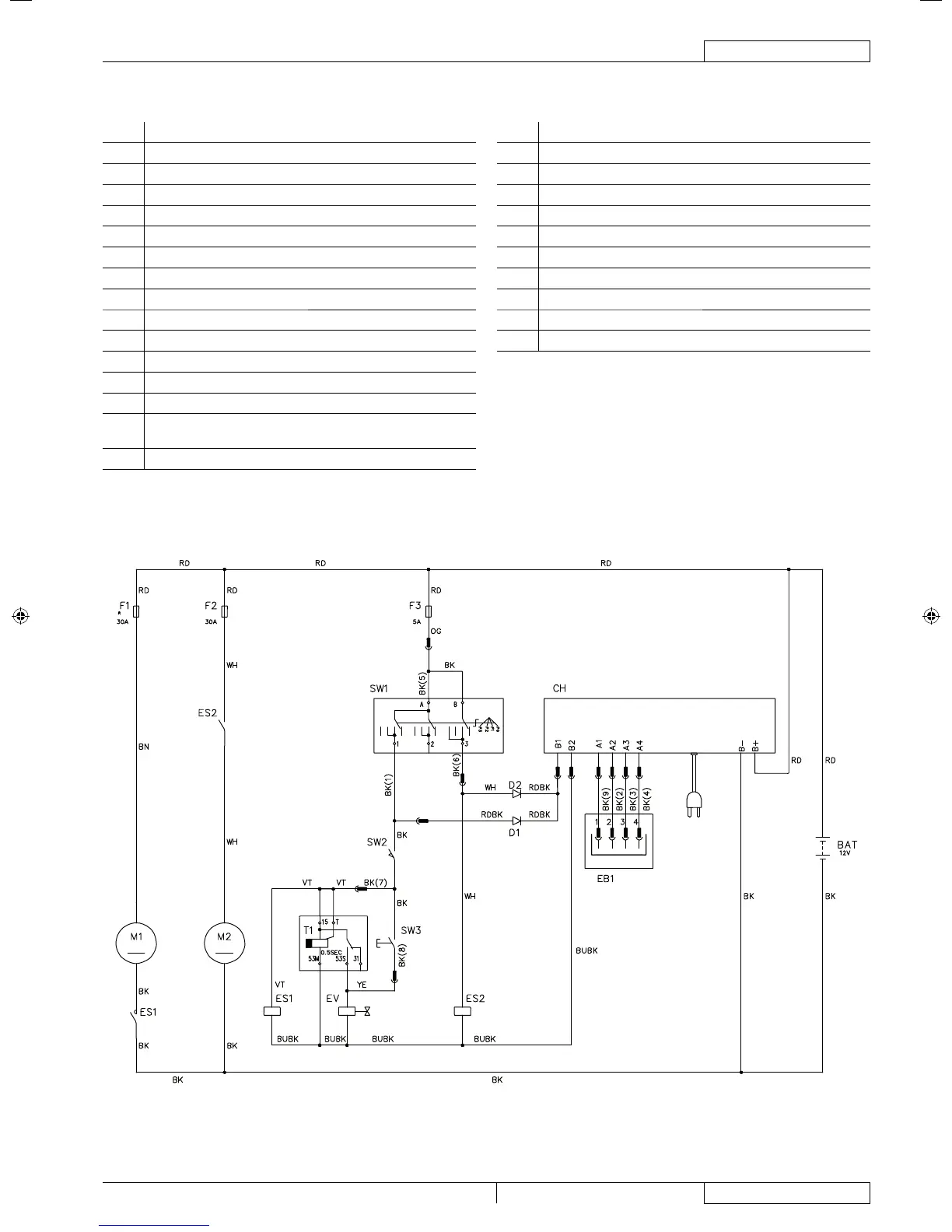

ELEKTRISCH SCHEMA
Legenda
BAT Accu 12 V
CH Acculader
D1 Diode
D2 Diode
EB1 Installatie voor de acculader
ES1 Schakelaar voor de motor van de borstel
ES2 Relais van de aanzuigmotor
EV Magneetklep voor de reinigingsoplossing
F1 Herstelbare zekering voor de motor van de borstels (30 A)
F2 Zekering voor de aanzuigmotor (30 A)
F3 Zekering voor de keuzeschakelaar voor de functies (5 A)
M1 Motor voor de borstel
M2 Motor aanzuigsysteem
SW1 Keuzeschakelaar voor de functies
SW2
Schakelaar voor toestemming van de motor voor de borstel-
magneetklep
SW3 Schakelaar voor toevoer van de reinigingsoplossing
Kleurcodering
BK Zwart
BU Blauw
BN Bruin
GN Groen
GY Grijs
OG Oranje
PK Roze
RD Rood
VT Paars
WH Wit
YE Geel
P100406
