DESCRIPTION DE LA MACHINE

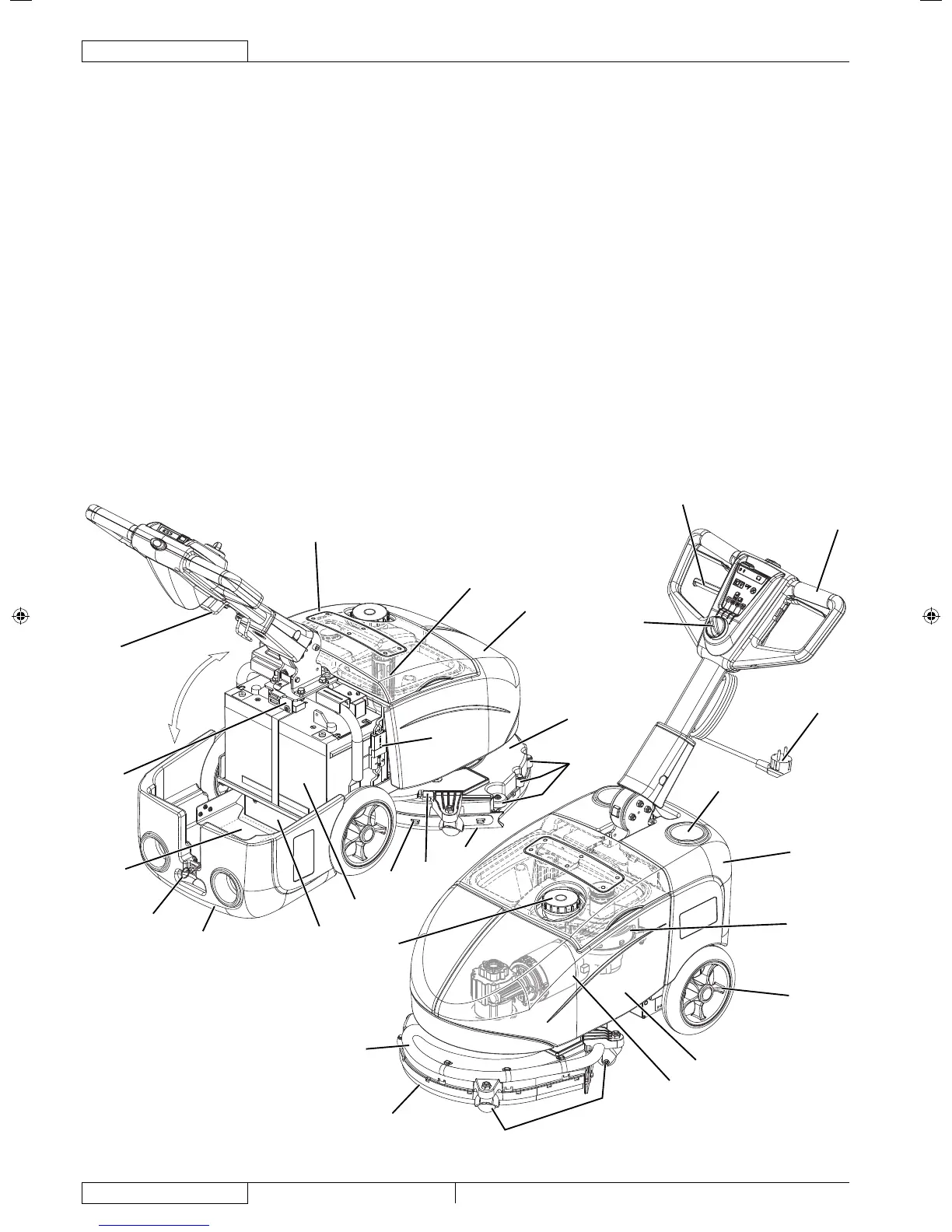

STRUCTURE DE LA MACHINE
Guidon avec tableau de bord (voir le paragraphe suivant)1.
Levier de réglage inclinaison guidon2.
Manette de sélection et de lancement de programme3.
Couvercle ouvrable logement batteries et composants 4.
auxiliaires
Fermeture couvercle5.
Porte-objets6.
Connecteur de branchement batterie7.
Batterie GEL / AGM8.
Chargeur de batterie9.
Câble d’alimentation chargeur de batterie10.
Support câble chargeur de batterie11.
Tête porte-brosse / plateau support disque12.
Motoréducteur tête brosse13.
Tuyau d’aspiration embouchure14.
Jupe de protection15.
Rouleaux pare-chocs tête16.
Roues d’appui tête17.
Embouchure18.
Groupe lamelles en caoutchouc embouchure19.
Pinces d’accrochage embouchures à la tête20.
Bouchon de remplissage réservoir de solution21.
Réservoir solution22.
Réservoir eau de récupération23.
Couvercle transparente à grille d’aspiration24.
Grille d’aspiration avec fermeture automatique à fl otteur25.
Moteur système d’aspiration26.
Plaque avec numéro de série / données techniques / 27.
marquage de conformité
Fusibles28.
Roues arrière sur essieu fi xe29.
1
10
6
4
26
29
22
13
17
15
14
21
24
25
23
12
16
19
20
18
8
7
9
4
5
27
28
11
2
3
P100404
