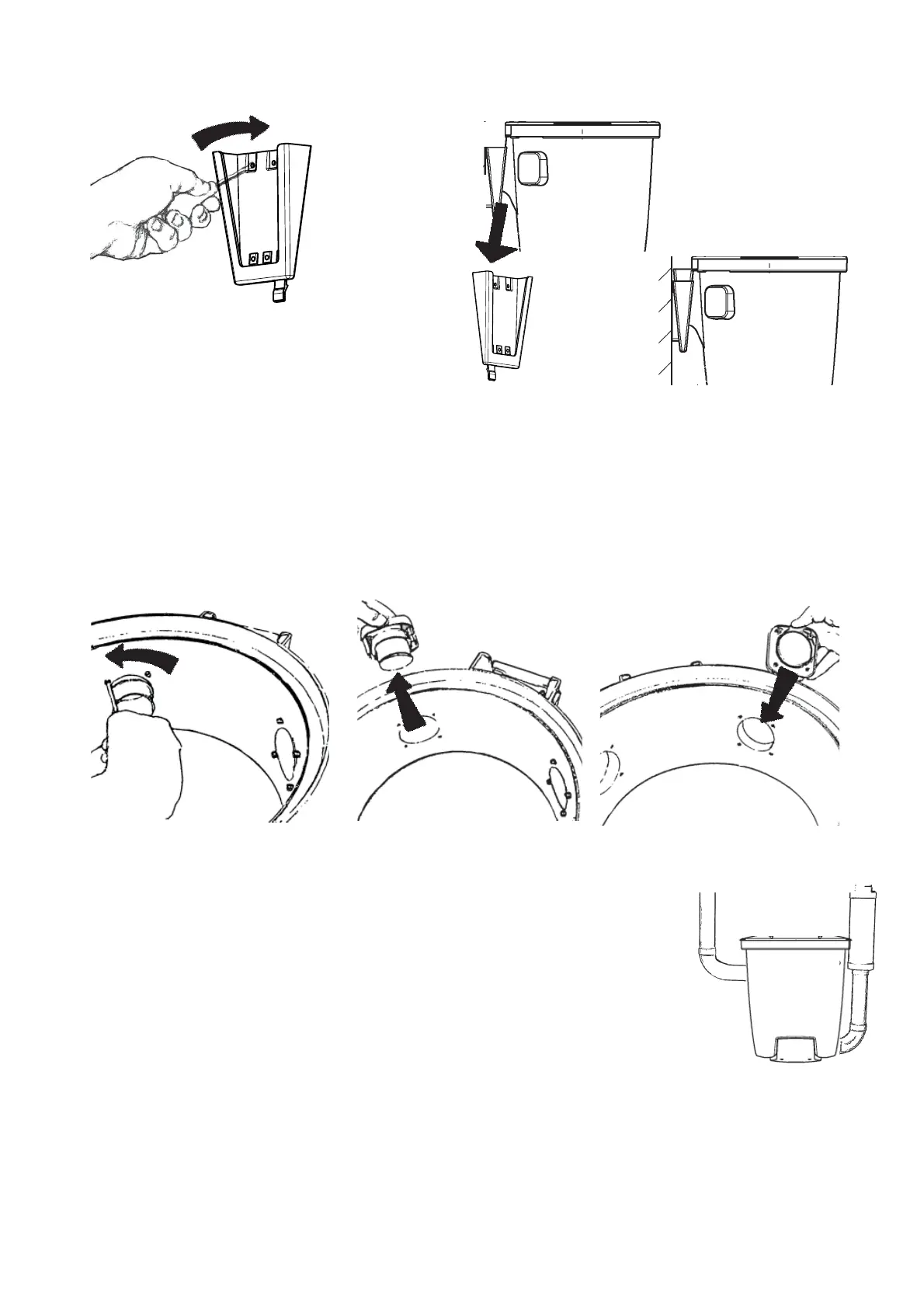

2.1 Colocar o suporte de parede
Coloque o suporte de modo a que exista espaço sufi ciente acima
ou abaixo do local onde será colocado o aspirador. Certifi que-
se de que existem um mínimo de 500 mm de espaço livre
acima do contentor. Marque as posições dos quatro orifícios de
parafuso com uma caneta ou objecto semelhante. De seguida,
seleccione os parafusos apropriados e, se necessário, as fi chas
de parede correspondentes ao tipo de superfície de parede onde
será aplicado o suporte. Fure os quatro orifícios para o suporte
de parede. O diâmetro dos orifícios para parafuso no suporte é
de 5 mm. Aplique o suporte de parede com a abertura maior a
apontar para cima, ver Fig. 1. Aperte os parafusos de modo a
que o suporte seja mantido fi rmemente no seu lugar (parafusos
fornecidos).
2.3 Ligar o aparelho
O aparelho é ligado com o tubo de aspiração na posição mais acima e o tubo de saída na posição mais baixa.
Esta ligação não deve ser colada mas unida com fi ta adesiva quando o aparelho for sujeito a
manutenção posteriormente. A tomada do tubo de aspiração pode ser aplicada em dois pontos
diferentes, dependendo da direcção na qual desejar instalar o sistema de tubagem.
Para mudar o local da tomada do tubo de aspiração, tem de efectuar o seguinte:
1. Solte a tomada do tubo de aspiração desapertando os quatro parafusos Torx de combinação com uma
Torx T20 ou chave de parafusos normal, Fig. 3.
2. Puxe a tomada para fora do aparelho, ver Fig. 4.
3. Solte o caixilho de tampão para fora da tomada de saída para onde pretende deslocar a tomada do
tubo de aspiração. Desaperte os quatro parafusos Torx de combinação. Retire o tampão de caixilho do
aparelho.
4. Adapte (mova) a tomada do tubo de aspiração à nova tomada de saída. Nota! A tomada tem a marca
"Para cima".
Certifi que-se de que a tomada está com a marca "Para cima" na parte mais acima. Aperte a tomada
aplicando e apertando os quatro parafusos, Fig. 5.
5. Coloque o tampão de caixilho na tomada de saída anteriormente ocupada pela tomada do tubo de aspiração. Utilize os quatro
parafusos para mantê-la no sítio. O tubo de saída tem de ser aplicado à parede de modo fi rme, de modo a garantir que a ligação à
tomada não se solta. Lembre-se de que terá de conseguir rodar o tubo dobrado em várias direcções para garantir uma confi guração
de tubo adequada. Depois, ligue o tubo de saída e o silenciador, Fig 6. Coloque o aspirador central de modo a que o tubo de saída
seja tão curto quanto possível, no máx. 10 metros. Leve em consideração o ambiente circundante quando posicionar a saída. Por
esse motivo, deve aplicar sempre um silenciador.
Para mais informações sobre a montagem e instalação do sistema de tubagem e do cabo de baixa corrente, consulte as instruções de
montagem à parte, fornecidas com o pacote da tubagem.
2 Instruções de montagem do aspirador Bronze/Sopra 100
2.2 Colocar o aspirador no suporte
de parede
Posicione o aspirador de modo a que o suporte de montagem
fi que directamente por cima do suporte de parede, ver Fig. 2.
Baixe o aparelho sobre o suporte de montagem. Certifi que-se de
que o suporte correspondente do aparelho é mantido fi rmemente
no seu lugar pelo suporte de parede.
