5 Monteringsanvisningar för centraldammsugare Silver/Sopra 160,
Gold/Sopra 260, Gold RRC/Sopra 260 RRC
5.1 Fastsättning av väggfästet
Placera väggfästet så att det fi nns gott om plats ovanför
och nedanför den plats där dammsugaren ska placeras.
Se till att det fi nns minst 200 mm fritt utrymme nedanför
dammbehållaren. Kontrollera med vattenpass att fästet sitter
placerat korrekt.
Märk sedan ut placeringen av de fyra skruvhålen med en
penna eller liknande. Diametern på skruvhålen i hållaren är
5 mm. Välj skruvar och vid behov pluggar som passar till
väggen. Borra de fyra skruvhålen. Montera fästet med den
stora öppningen nedåt - se fi gur 14. Skruva sedan fast fästet
ordentligt.
5.2 Placering av dammsugaren på väggfästet
Proceduren förenklas om dammbehållaren först tas bort.
Frigör behållaren genom att dra båda handtagen utåt.
För att
montera motorchassiet på väggfästet - sänk ner motorchassiet så
att låspinnen på väggfästet passerar genom spåret på chassiet.
För att lossa motorchassiet från fästet
- tryck låspinnen emot
dig och lyft chassiet från väggfästet, se fi gur 15. Se till att
maskinen sitter stadigt fast på väggfästet.
Om du vill ta bort motorchassit från väggbeslaget – skall du skjuta
låsanordningen mot dig själv, så den släpper chassit och därefter
lyfta upp chassit från beslaget.
5.3 Anslutning av maskinen till rörsystemet
Maskinen ansluts till rörsystemet med den böjbara sugslangen
som ansluts till stosen i dammbehållaren.
Tryck in slangen i dammbehållaren tills den snäpper fast. Lossa
slangen genom att trycka ner knappen ovanpå slangstosen och
dra ut slangen.
Den böjbara sugslangen fungerar som adapter och förbinder
dammsugaren med rörsystemet.
Utblåsröret ansluts till utblåsstosen överst på maskinen. Se
fi gur 16.
OBS! Den här anslutningarna till maskinen får inte limmas
fast eftersom det kan hindra framtida servicearbeten.
Placera centraldammsugaren så att utblåsröret är så kort
som möjligt, högst 5 m. Tänk på omgivningen vid placeringen
av utblåsöppningen. Av detta skäl bör en ljuddämpare alltid
användas.
Mer information om montering och installation av
rörsystemet och svagströmsledningarna fi nns i den särskilda
monteringsanvisning som medföljer rörledningsförpackningen.
Utblås

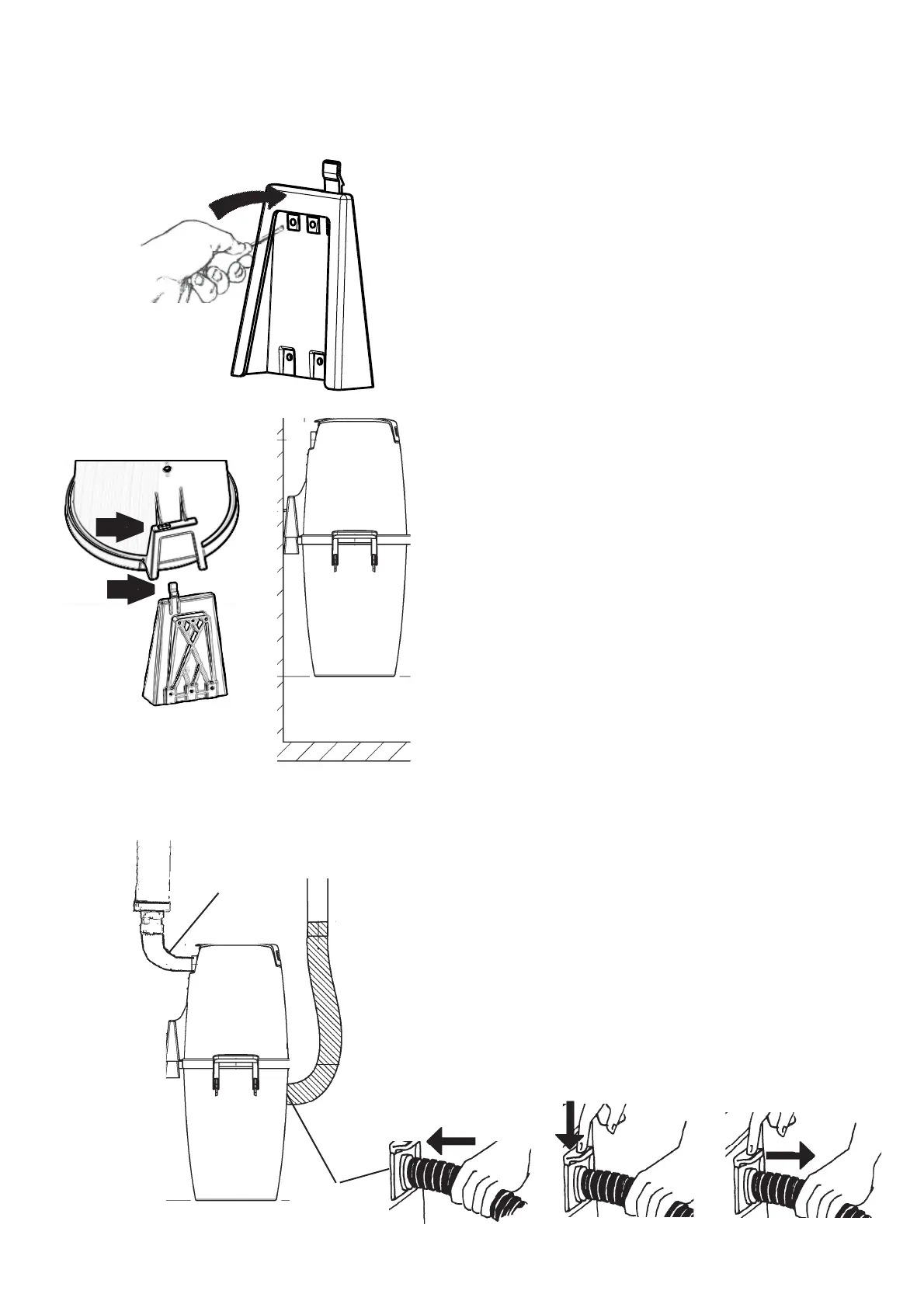

Fig. 16
Fig. 15
Fig. 14
Den böjbara sugslangen kopplas till inloppsstosen på maskinens
dammbehållare.
Inlopp
