107
Saída
Entrada

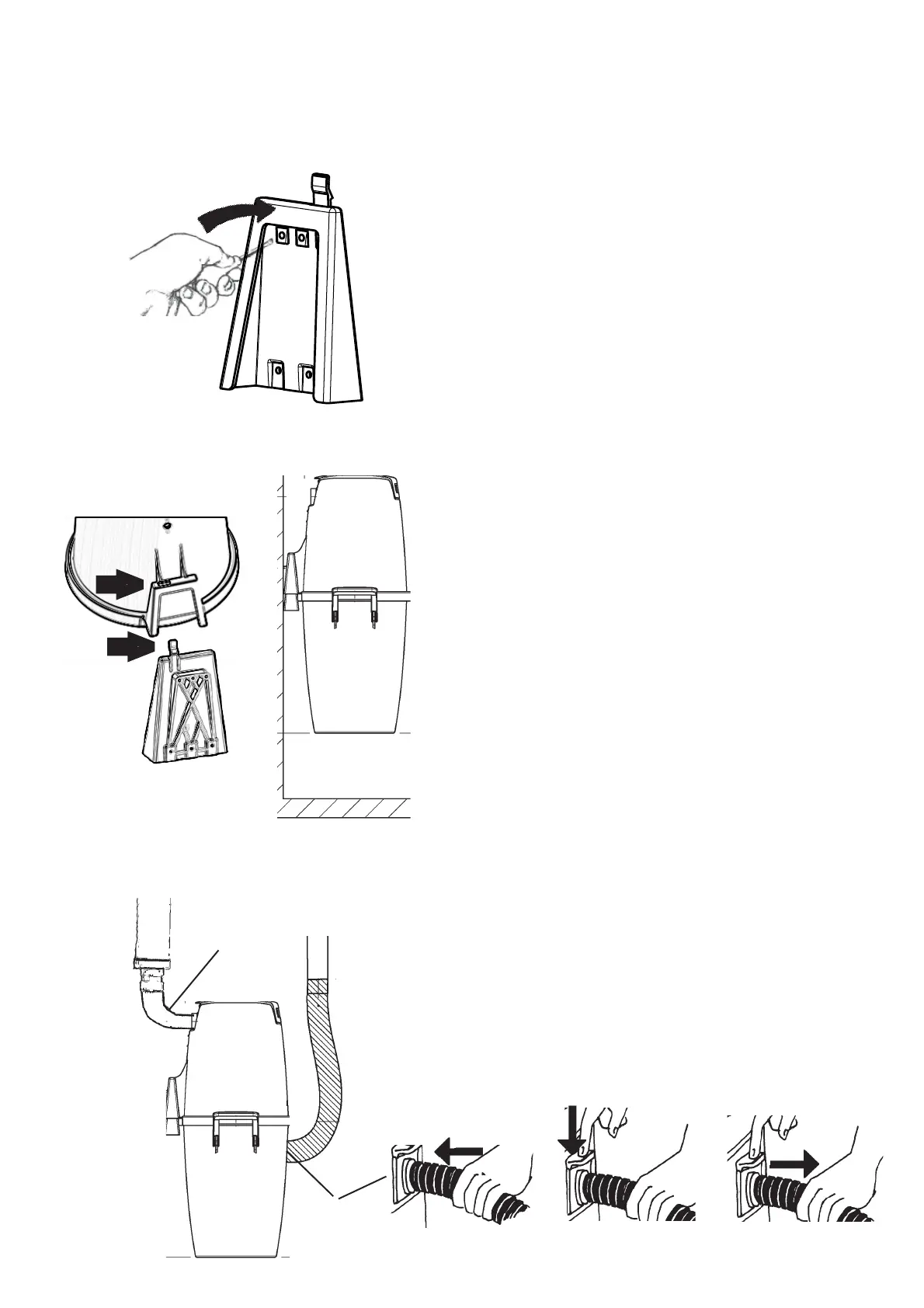

Fig. 16
Fig. 15
Fig. 14
5 Instruções de montagem do aspirador Silver/Sopra 160 / Gold/Sopra
260 Gold RRC/Sopra 260 RRC
5.1 Colocar o suporte de parede
Planeie o posicionamento do suporte de parede de modo a que
exista espaço sufi ciente por cima e por baixo da área onde o
aspirador será colocado. Certifi que-se de que existe um mínimo
de 200 mm de espaço livre por baixo do contentor do pó.
Marque as posições dos quatro orifícios para parafuso com uma
caneta ou objecto semelhante. O diâmetro dos orifícios para
parafuso no suporte é de 5 mm. Seleccione os parafusos e, se
necessário, as fi chas de parede adequadas ao tipo de parede
em causa. Fure os quatro orifícios para parafuso.
Coloque o suporte de parede com a abertura grande a apontar
para baixo, ver Fig. 14. De seguida, aperte o suporte fi rmemente
no seu sítio.
5.2 Colocar o aspirador no suporte de parede
Para facilitar o procedimento, retire primeiro o contentor do
pó. Solte o contentor puxando ambas as pegas para fora. De
seguida, retire o contentor do aparelho.
Para instalar o chassis
do motor/aspirador no suporte da parede - baixe o chassis de
forma a que o dispositivo de bloqueio do suporte passe através
da ranhura do chassis
Fig. 15. Certifi que-se de que o suporte
correspondente do aparelho é mantido fi rmemente no seu lugar
pelo suporte de parede.
Quando retirar o chassis do motor do suporte de parede - pressione
o dispositivo de bloqueio na sua direcção de modo a soltar o
chassis e, em seguida, retire o chassis do suporte.
5.3 Ligar o aparelho
O aparelho está ligado com o tubo fl exível de aspiração na
posição inferior e o tubo de saída na posição superior, Fig
16. O tubo fl exível está ligado à saída do pó no contentor do
aspirador.
Pressione o tubo fl exível para a saída do aspirador até
que o tubo fl exível bloqueie. Pressione o botão na saída do tubo
fl exível para retirar o tubo fl exível de aspiração.
O tubo fl exível de
aspiração funciona como um adaptador que liga o aspirador ao
sistema de tubagem.
Nota! Estas ligações não podem ser coladas, para o caso da
unidade ser sujeita a manutenção.
Posicione o aspirador central de modo a que o tubo de saída seja
mantido tão curto quanto possível, no máximo. com 5 metros. Leve
em consideração o ambiente circundante quando posicionar a
saída. Por esse motivo, deve aplicar sempre um silenciador.
Para mais informações sobre a montagem e instalação do sistema
de tubagem e do cabo de baixa corrente, consulte as instruções de
montagem à parte, fornecidas com o pacote da tubagem.
Pressione o tubo fl exível para a saída do aspirador até que o tubo
fl exível bloqueie. Pressione o botão na saída do tubo fl exível para
retirar o tubo fl exível de aspiração.
