68
Tilslutning af lavspændingskabler
Lavspændingskablerne, der løber langs med rørene, skal kobles
til stikket på støvsugeren. Slut kabelenderne til de elektriske stik
med én kabelende i hvert stik. Fastgør lavspændingskablerne ved
at trække kliklåsene på stikket nedad.
Afbryder
Kontrolstrømudtaget (lavspænding) skal sluttes til en
kontrolstrømledning, der løber langs med rørene. Begge ender
af lavspændingsledningen kobles til tilslutningspanelet på
støvsugeren. En ledning til hvert udtag. Lavspændingsledningen
skal tilsluttes som angivet nedenfor.
8 Elektrisk tilslutning

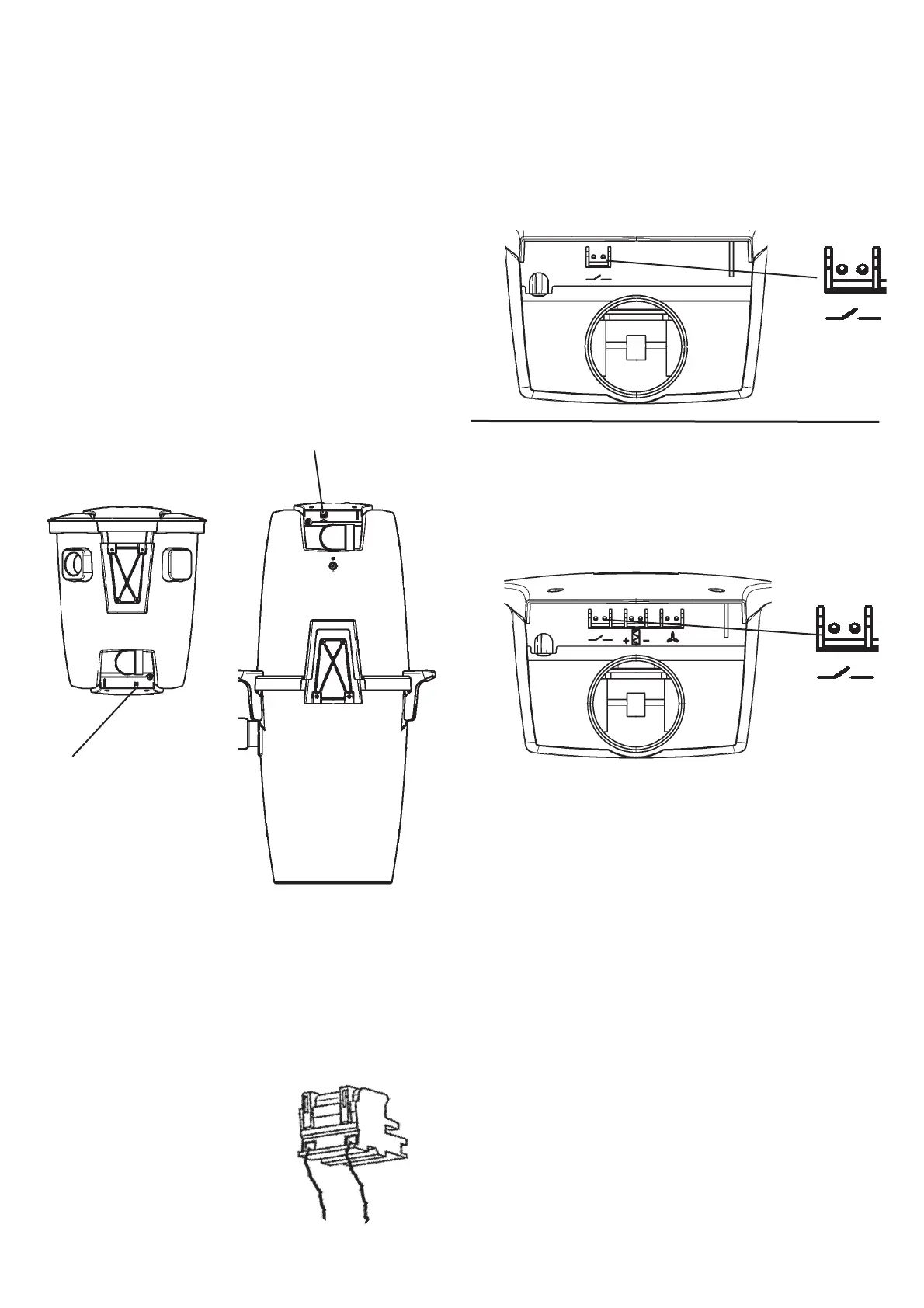

Placering af udtaget til lavspændingsledningerne:
Bronze/Sopra 100
Tilslutningspanelet er
anbragt i bunden af
støvsugerenheden.
Silver/Sopra 160 /
Tilslutningspanelet er
anbragt i toppen af Silver/
Sopra 160 og Gold/Sopra
260
Bronze/Sopra 100
Tilslutningspanelet til Bronze/Sopra 100 og
Silver/Sopra 160
Tilslutningspanelet til disse modeller har ét stik til
lavspændingskablet på panelet.
Tilslutningspanelet til Gold/Sopra 260, Gold
RRC/Sopra 260 RRC
Modellen har lavspændingskabelstikket anbragt til venstre på
panelet. Disse modeller har også to ekstra udtag på panelet.
Udtagene er beregnet til fremtidige funktioner og er ikke brugbare
i øjeblikket.
Lavspæn-
dingskabelstik
Lavspæn-
dingskabelstik
Fastgør lavspændings-
kablerne i stikket - træk
kliklåsene på stikket
nedad.
Lavspændingskabel
Lavspændingskabel
Stik
