2.3 Anslutning av maskinen
Maskinen ansluts med sugröret i den övre stosen och utblåsröret i den nedre stosen.
Denna anslutning ska inte limmas men kan tejpas när servicearbete senare utförs på
maskinen. Sugröret kan anslutas på två olika ställen beroende på åt vilket håll man vill
ha rörsystemet installerat.
För att fl ytta sockeln till sugröret gör man på följande sätt:
1. Lossa rörsockeln genom att skruva ur de fyra kombinations-torxskruvarna med en torx
T20 eller vanlig skruvmejsel. Se fi gur 3.
2. Dra ur sockeln ur maskinen. Se fi gur 4.
3. Lossa det lock som sitter framför den öppning som sockeln ska fl yttas till.
Skruva ur de fyra kombinations-torxskruvarna. Ta loss öppningslocket från maskinen.
4. Flytta rörsockeln till den nya öppningen. Obs! Sockeln är märkt ”Up”.
Se till att sockeln sätts fast med ”Up”uppåt. Sätt fast sockeln genom att skruva fast dem
med de fyra skruvarna; se fi gur 5.
5. Sätt i öppningslocket i den öppning där sockeln tidigare satt. Sätt fast den med de fyra skruvarna. Utblåsröret måste vara
ordentligt fi xerad i väggen så att dess anslutning i sockeln inte kan lossna. Kom ihåg att du måste kunna vrida det krökta röret i
olika riktningar så att rördragningen kan göras på lämpligt sätt. Anslut sedan utblåsröret och ljuddämparen. Se fi gur 6. Placera
centraldammsugaren så att utblåsröret är så kort som möjligt, högst 5 m. Tänk på omgivningarna när utblåsöppningen ska
placeras. Av detta skäl bör en ljuddämpare alltid användas.
Mer information om montering och installation av rörsystemet och svagströmsledningarna fi nns i den särskilda
monteringsanvisningen som medföljer rörledningsförpackningen.
2.1 Fastsättning av väggfästet
Placera hållaren så att det fi nns gott om plats ovanför och
nedanför den plats där dammsugaren ska placeras. Se till att
det fi nns minst 500 mm fritt utrymme ovanför behållaren.
Märk ut placeringen av de fyra skruvhålen med en penna eller
liknande. Välj därefter ut lämpliga skruvar och vid behov även
pluggar för den typ av väggyta som fästet ska monteras på.
Borra de fyra hålen för väggfästet. Diametern på skruvhålen i
hållaren är 5 mm.
Montera hållaren med den stora öppningen uppåt - se fi gur 1.
Dra åt skruvarna så att hållaren sitter ordentligt fast (skruvar
medföljer)
2 Monteringsanvisningar för centraldammsugare Bronze/Sopra 100
2.2 Placering av dammsugaren på
väggfästet
Placera dammsugaren så att den är placerad omedelbart
ovanför väggfästet; se fi gur 2. Sänk sedan ned maskinen på
väggfästet. Se till att maskinen sitter stadigt fast..

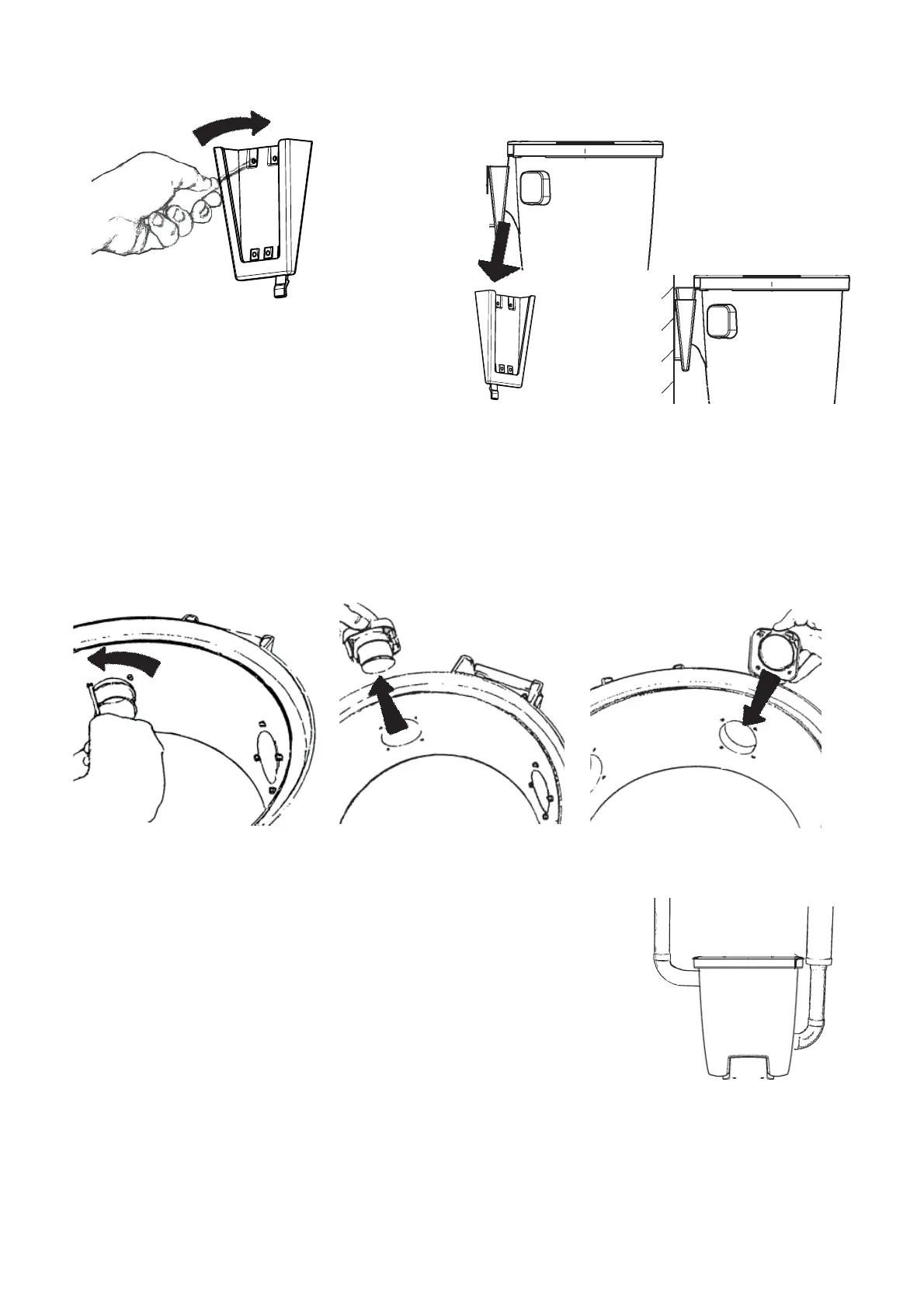

Fig. 1
Fig. 2
Fig.3 Fig. 4
Fig. 5
Utblås
Inlopp
Fig. 6
