Anslutning av lågspänningskablarna
Kontaktdonet för styrström (lågspänning) ska anslutas till
lågspänningskablarna som går längs rören. Ändarna på
lågspänningsledningarna ska anslutas till anslutningspanelens
kontaktdon, en ledning till vardera uttaget.
Dra försiktigt i donets låsbygel så anslutningen är öppen.
Trä i lågspänningskablen. Säkra genom att dra låsbyglarna på
kontaktdonet nedåt så att kablarna låses fast .
På/av
Uttaget för styrström (lågspänning) ska anslutas till den ledning
för styrströmmen som går längs rören. Båda ändarna på
lågspänningsledningen ska anslutas till anslutningspanelen
på dammsugaren, en ledning till vardera uttaget.
Lågspänningsledningen ansluts som i fi guren nedan.
8 Elanslutning

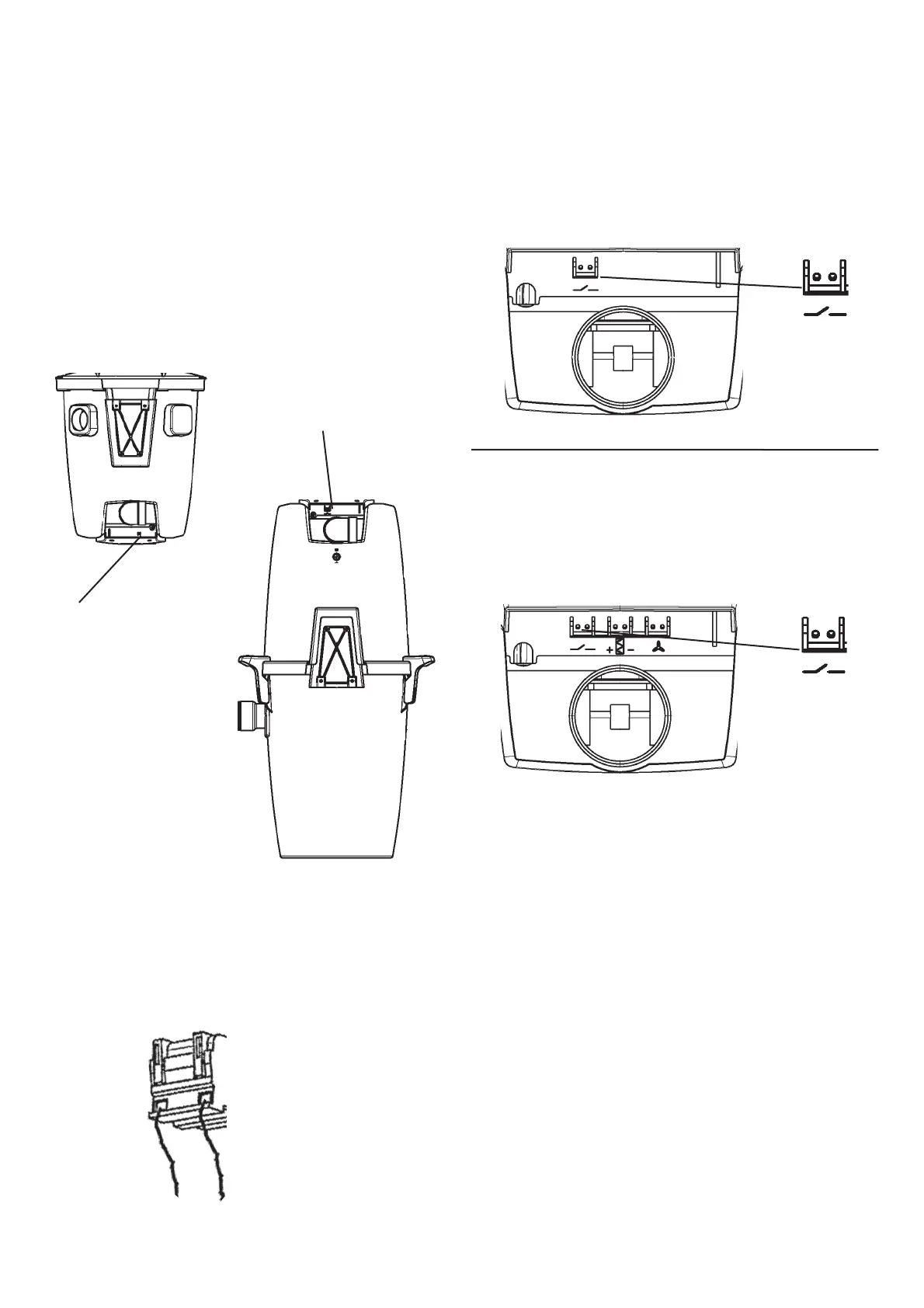

Placering av lågspänningsuttagen
Bronze/Sopra 100
Uttaget för anslutning av
lågspänningskablarna
sitter på panelen i
nederkant av maskinen.
Silver/Sopra 160,
Uttaget för anslutning av
lågspänningskablarna sitter
på panelen på baksidan av
dessa maskiner.
Bronze/Sopra 100
Panelen för dessa modeller har ett uttag för anslutning av
lågspänningskablarna på anslutningspanelen som är placerad
vid utblåset av dammsugare .
Anslutningspanelen för Bronze/Sopra 100
och Silver/Sopra 160
Anslutningspanelen för Gold/Sopra 260
Gold RRC/Sopra 260 RRC
Panelen för dessa modeller har ett uttag för anslutning av
lågspänningskablarna på anslutningspanelen som är placerad
vid utblåset av dammsugare. Det är det kontaktdonet längst till
vänster som lågspänningskabeln skall anslutas i.
Kontaktdon för
anslutning av
lågspännings-
kablarna
Lågspänningskabel
Kontaktdon
Lågspänningskabel
Kontaktdon för
anslutning av
lågspännings-
kablarna
