5 Instrucciones de montaje de las centrales de aspiración Silver/Sopra 160 /
Gold/Sopra 260 Gold RRC/Sopra 260 RRC

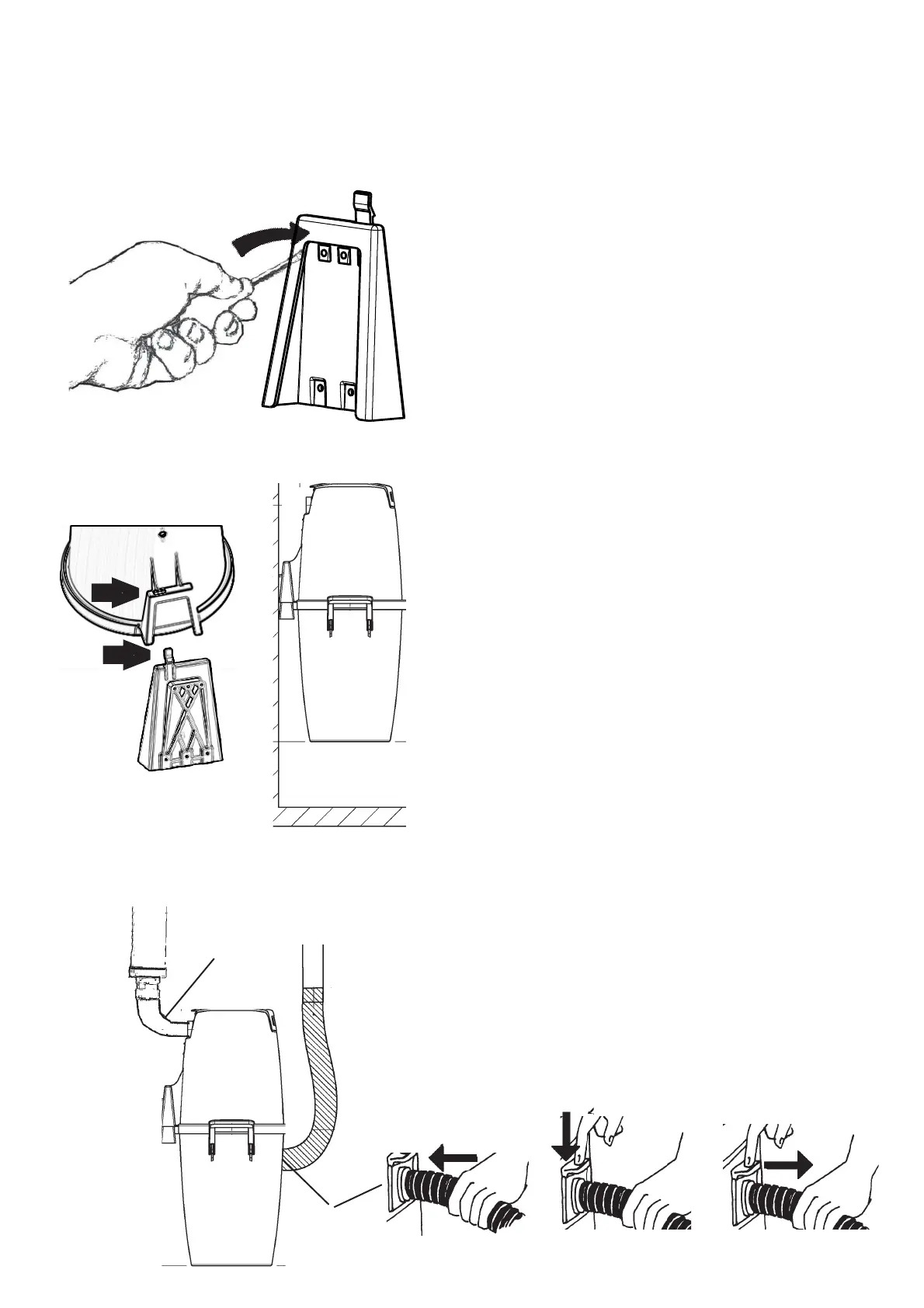

5.1 Montaje del soporte de pared
Colocar el soporte de manera que quede espacio sufi ciente
encima y debajo del lugar donde ha de montarse el aspirador.
Asegurarse de que hay un espacio libre de como mínimo 200
mm debajo del recipiente de polvo.
Marcar con un rotulador o similar las posiciones para los cuatro
agujeros de tornillo. El diámetro de los agujeros de la fi jación es de
5 mm. Elegir los tornillos y, si es necesario, los tacos adecuados
para el tipo de pared. Taladrar los cuatro agujeros de tornillo.
Montar el soporte con la abertura grande señalando hacia abajo,
ver Fig. 14. Atornillar después fi rmemente la fi jación en su lugar.
5.2 Colocación del aspirador en el soporte de
pared
Para facilitar el procedimiento, quitar primero e recipiente de
polvo. Liberar el recipiente tirando hacia afuera de los dos
mangos. A continuación desmontar el recipiente del aparato.
Para montar el aspirador/chasis del motor al soporte de la pared,
descender el chasis de manera que el mecanismo de cierre del
soporte encaje en la ranura del chasis,
Fig. 15. Asegurarse de
que el soporte correspondiente en el aparato se mantiene
fi rmemente en su sitio por el soporte de la pared.
Para retirar el chasis del motor del soporte de la pared, empuje
el mecanismo de cierre hacia usted para que se suelte el chasis
y pueda levantarlo del soporte.
5.3 Conexión del aparato
El aparato está conectado con la manguera de aspiración en la
posición baja y el tubo de escape en la parte superior, Fig. 16.
La manguera está conectada al orifi cio de entrada del recipiente
del aspirador.
Introducir la manguera en el orifi cio de entrada
del aspirador hasta que encaje. Para desacoplar la manguera de
aspiración, pulsar el botón que hay a la entrada de la misma.
La
manguera de aspiración actúa como un adaptador que conecta
el aspirador con el sistema de tubos.
NOTA: No usar cola en estas conexiones, para no impedir las
tareas de servicio.
Colocar el aspirador de manera que el tubo de escape pueda
mantenerse lo más corto posible, máx. 5 metros. Tener en
consideración el entorno al colocar el escape. Por esta razón
tiene que montar siempre un silenciador.
Para información adicional sobre el montaje e instalación
del sistema de tubos y cables de bajo amperaje, véanse las
instrucciones aparte que acompañan el paquete de tubos.
Escape
Entrada
Fig. 16
Introducir la manguera en el orifi cio de entrada del aspirador hasta
que encaje. Para desacoplar la manguera de aspiración, pulsar el
botón que hay a la entrada de la misma.
