54
Pienjännitejohdinten liitäntä
Putkia pitkin kulkevat pienjännitejohtimet liitetään imurissa
olevaan liittimeen. Liitä johdinten päät sähköpistukoihin, yksi
johdin kuhunkin pistukkaan. Varmista pienjännitejohtimet
vetämällä liittimen pikalukitsinta alaspäin.
Pienjännitejohdin
Pienjännitejohdin
Liitin
On/Off
Ohjausvirran ulostulo (pienjännite) liitetään ohjausvirtajohtimeen,
joka kulkee putkien pituudella. Pienjännitejohtimen molemmat
päät liitetään imulaitteen liitäntäpaneeliin. Yksi johdin kuhunkin
ulostuloon. Pienjännitejohdin on liitettävä alla olevien ohjeiden
mukaisesti.
8 Sähköliitäntä

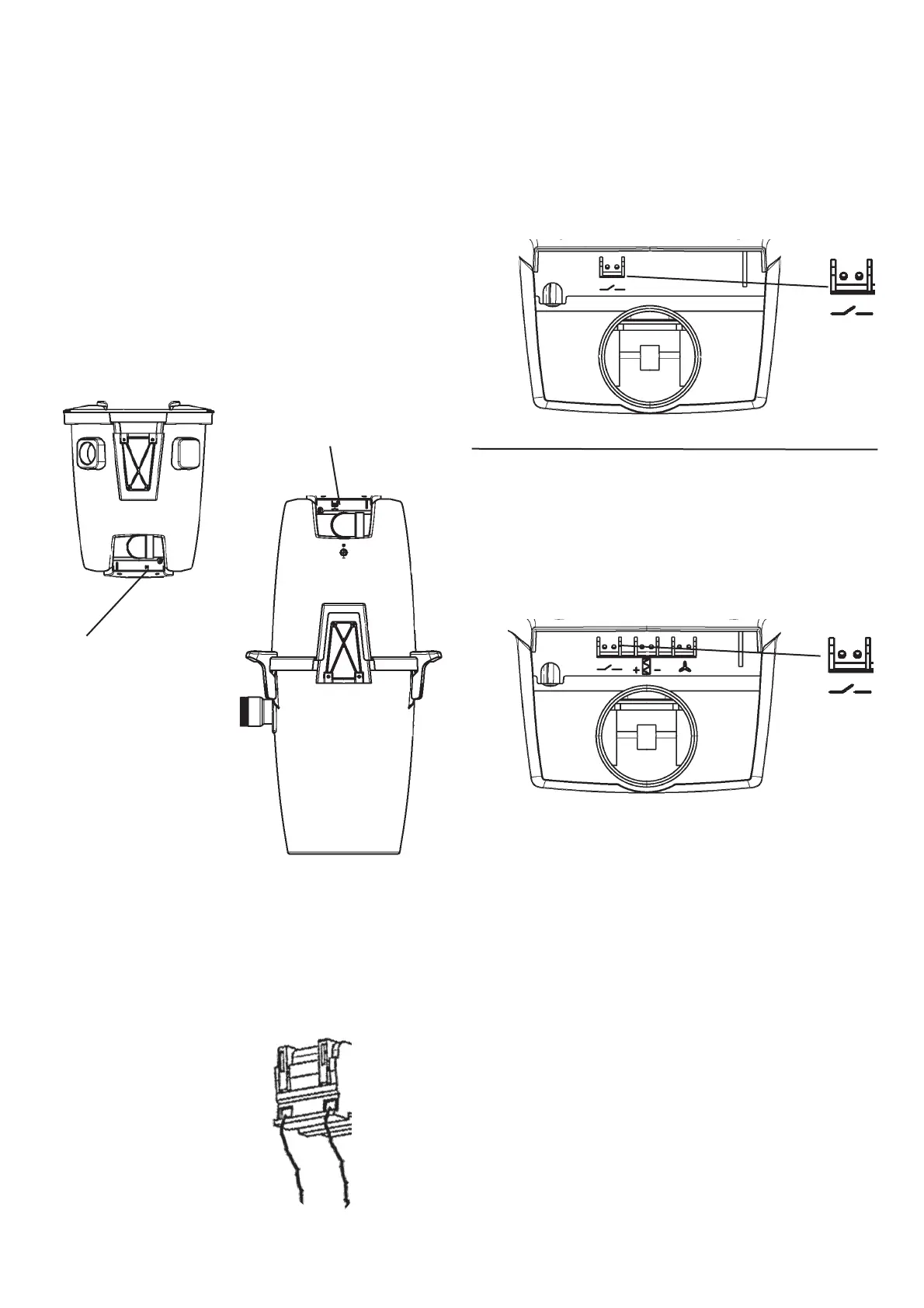

Pienjännitejohdinten ulostulojen sijainti:
Bronze/Sopra 100
Liitäntäpaneeli sijaitsee
imulaitteen pohjassa.
Silver/Sopra 160 /
Liitäntäpaneeli sijaitsee
laitteen Silver/Sopra 160 ja
Gold/Sopra 260 päällä
Bronze/Sopra 100
Näiden mallien liitäntäpaneelissa on liitin pienjännitejohdinta
varten.
Liitäntäpaneeli malleissa Bronze/Sopra 100 ja
Silver/Sopra 160
Liitäntäpaneeli malleissa Gold/Sopra 260,
Gold RRC/Sopra 260 RRC
Tässä mallissa pienjännitejohtimen liitin sijaitsee paneelissa
vasemmalla. Näiden mallien paneelissa on myös lisäulostulot.
Nämä ulostulot ovat tulevaisuuden toimintoja varten eivätkä tällä
hetkellä käytössä.
Pienjännite-
johtimen liitin
Pienjännite-
johtimen liitin
Kiinnitä pienjännitejoh-
timet liittimiin - vedä
liittimen pikalukitsinta
alaspäin.
