79
Évacuation
Admission

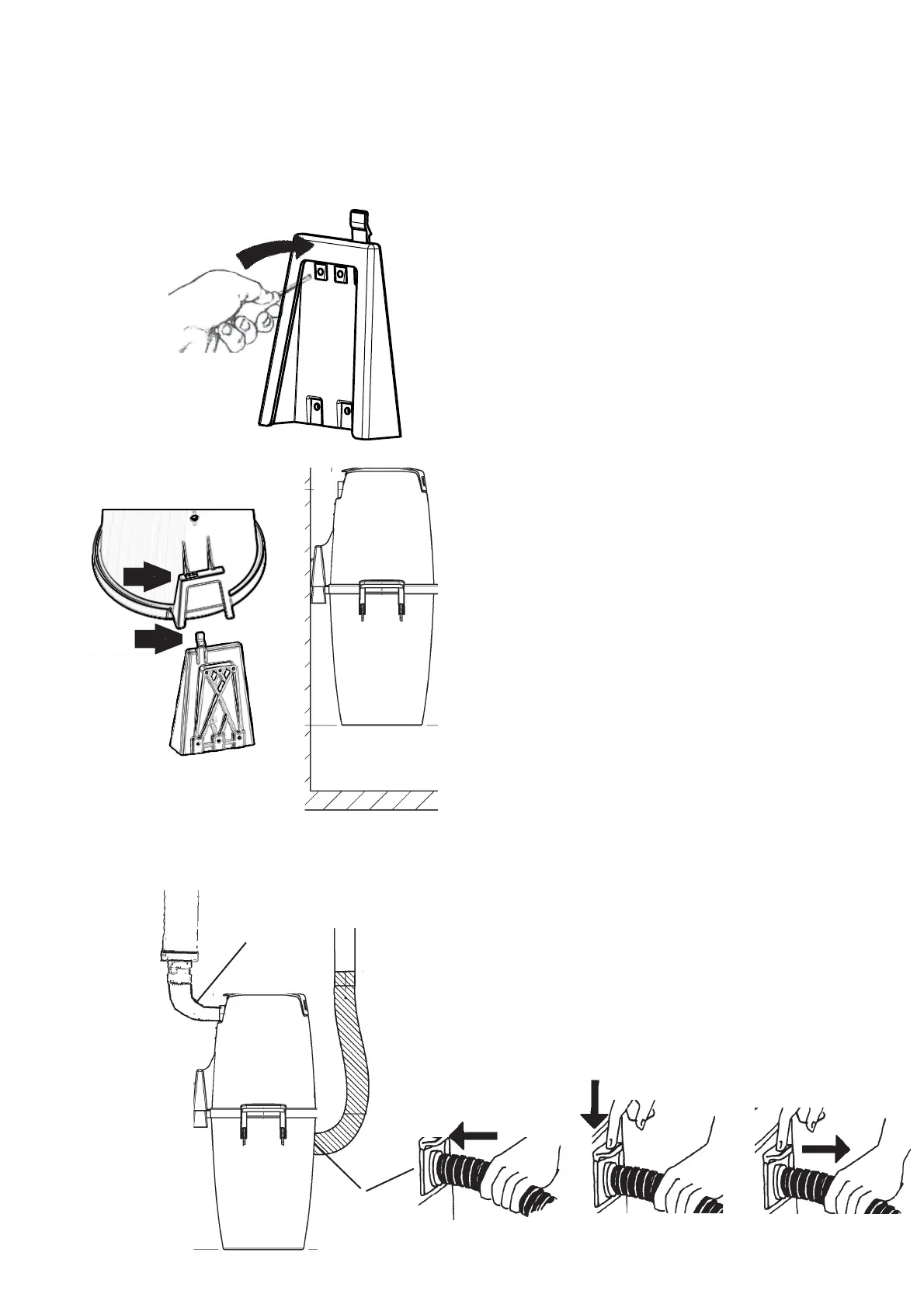

Fig. 16
Fig. 15
Fig. 14
5 Instructions de montage des systèmes d’aspiration Silver/Sopra 160 /
Gold/Sopra 260 Gold RRC/Sopra 260 RRC
5.1 Mise en place du support de montage
Planifi ez le positionnement du support de montage de manière
à assurer un dégagement suffi sant au-dessus et au-dessous de
l’emplacement de pose du système d’aspiration. Assurez-vous
de disposer d’un dégagement minimum de 200 mm sous le bac
à poussière.
Marquez l'emplacement des quatre orifi ces de passage des
vis à l’aide d’un crayon ou d’un objet similaire. Le diamètre
des orifi ces du support est de 5 mm. Choisissez les vis, et,
au besoin, les chevilles convenant au type de mur. Percez les
quatre orifi ces de passage des vis.
Placez le support de montage en vous assurant que la grande
ouverture pointe vers le bas, voir fi g. 14, puis vissez solidement
le support en place.
5.2 Mise en place de l’aspirateur sur le support
de montage
Pour faciliter la procédure, veillez à déposer d’abord le bac à
poussière. Dégagez le bac en tirant les deux poignées vers
l’extérieur. Déposez-le de l’appareil.
Pour monter le châssis de
l'aspirateur/moteur sur le support mural - abaissez le châssis de sorte
que le dispositif de fi xation du support passe par la fente située sur
le châssis,
fi g. 15. Assurez-vous que le support correspondant de
l’appareil est fermement maintenu en place au moyen du support
mural.
Pour retirer le châssis du moteur du support mural - poussez le
dispositif de fi xation vers vous de sorte à libérer le châssis, puis
soulevez le châssis du support.
5.3 Branchement de l'appareil
L’appareil est raccordé au tuyau d’aspiration fl exible (position
inférieure) et au tuyau d’évacuation (position supérieure), fi g.
16. Le tuyau d’aspiration fl exible est raccordé à l'admission
de la poussière au niveau de la cuve de l'aspirateur.
Exercez
une pression sur le fl exible jusqu'à ce qu'il se verrouille en place.
Appuyez sur le bouton situé côté admission du fl exible afi n de
retirer le fl exible d'aspiration.
Le fl exible fait offi ce d’adaptateur. Il
sert à raccorder le système d’aspiration au système de tuyaux.
N.B. ! Ces raccordements ne doivent pas être collés afi n de
pouvoir être désolidarisés en cas de besoin.
Placez l’aspirateur de sorte que le tuyau d’évacuation soit le
plus court possible. Sa longueur ne doit pas excéder 5 mètres.
Tenez compte de l’environnement lorsque vous décidez de
l'emplacement du tuyau d’évacuation. C’est pourquoi vous
devriez toujours utiliser un silencieux.
Pour obtenir des informations complémentaires sur le
montage et la pose du système de tuyaux et des fi ls basse
tension, veuillez vous reporter aux instructions d’assemblage
accompagnant le kit de tuyaux.
Exercez une pression sur le fl exible jusqu'à ce qu'il se verrouille en
place. Appuyez sur le bouton situé côté admission du fl exible afi n de
retirer le fl exible d'aspiration.
