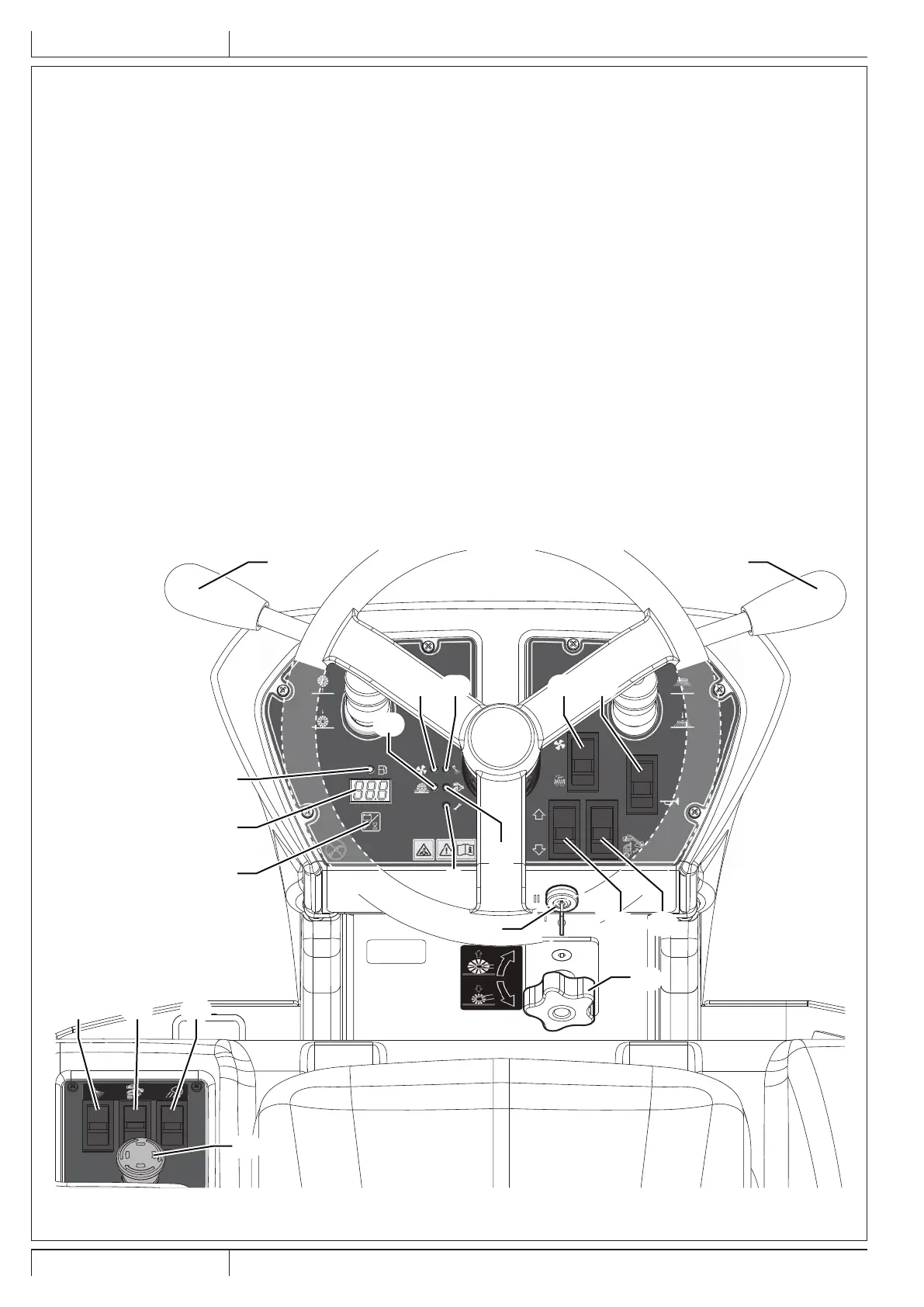

BEDIENPULT UND BEDIENELEMENTE
61. Zündschlüssel:
• In Stellung „0“ werden der Stromkreis sowie alle
Gerätefunktionen abgeschaltet.
• In Stellung „I“ werden die verschiedenen
Gerätefunktionen freigegeben
• In Stellung „II“ startet der Motor. Nach Motorstart
Zündschlüssel loslassen; er kehrt in die Position „I“
zurück.
62. Griff für Höheneinstellung der Hauptkehrwalze:
• Im Gegensinn drehen, um den Bodendruck der
Kehrwalze zu erhöhen.
• Im Uhrzeigersinn drehen, um den Bodendruck der
Kehrwalze zu verringern.
63. Hebel Hauptkehrwalze anheben/absenken
64. Hebel zum Heben/Senken Seitenbesen
65. Schalter für:
• Deaktivierung/Aktivierung der Saugfunktion (obere
Position)
• Aktivierung des Rüttellters (untere Position)
66. Freigabeschalter zur Handhabung des Abfallbehälters
67. Hupentaste
68. Vorwärts-/Rückwärtsgangschalter
69. Anzeige (Display)
70. Wähltaste am Display von folgenden Funktionen:
• Arbeitsstunden
• Batteriespannung (V)
71. Gelbe Meldeleuchte Kraftstofftankreserve
72. Grüne Meldeleuchte Sauganlage
73. Grüne Meldeleuchte Staubabscheidungsanlage (Option)
74. Gelbe Meldeleuchte Heben des Abfallbehälters
75. Rote Meldeleuchte Überdruck Hauptkehrwalze
76. Rote Meldeleuchte Störung der Traktionsanlage
77. Not-Aus-Schalter. Im Notfall zum Abschalten sämtlicher
Gerätefunktionen betätigen.
Um den Not-Aus-Schalter nach der Betätigung wieder
zu deaktivieren, Knopf in Richtung des auf dem Knopf
abgebildeten Pfeils drehen.
78. Schalter Arbeitsscheinwerfer (optional)
79. Schalter Abfallbehälter anheben/absenken
80. Schalter Staubabscheidungsanlage (optional)
74
76
73
72
75
65
80 79 78
77
67
68
61
66
62
70
69
71
P100244
