DEUTSCH BEDIENUNGSHANDBUCH
22 SW4000, FLOORTEC R 870 - 1464815000
03/2013
KONTROLLE UND EINSTELLUNG DES BREMSKABELS
ACHTUNG!
Die verlängerte und häuge Benutzung der Betriebsbremse (6), insbesondere auf geneigtem Boden, kann zur
raschen Abnutzung der Bremsbeläge führen. Das Bremssystem muss stets in einwandfreiem Zustand sein.

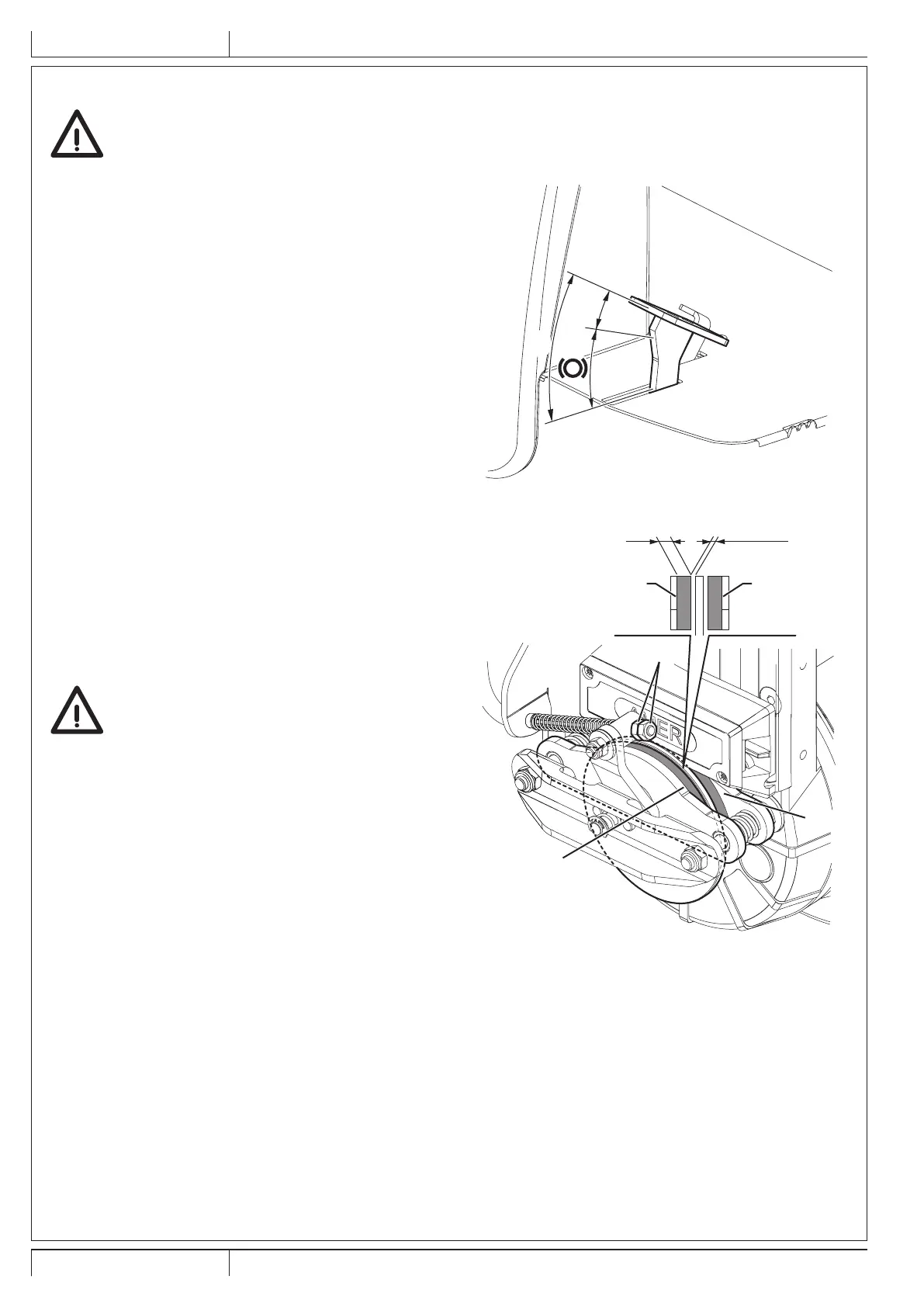

Wenn der Hub des Betriebsbremspedals mehr als 1/3 des
Gesamthubs beträgt, bevor es die Bremsmassen betätigt (A,
Abb. 3), die Einstellung des Bremskabels wie angegeben
vornehmen:
1. Gerät auf ebener Fläche abstellen.
2. Zündschlüssel (61) auf „0“ drehen.
3. Gegeneinander gerichtete Keile unter die Hinterräder
legen, damit das Gerät sich nicht von selbst bewegen
kann.
4. Das Vorderrad um etwa 90 ° nach rechts drehen, um sich
Zugang zur Bremsanlage zu verschaffen.
5. Den Verschleißzustand der Bremsmassen prüfen (B, Abb.
4).
Die Dicke (C) der Bremsbeläge darf nicht geringer als 1
mm sein.
Falls erforderlich, wende man sich für die Einstellung/das
Auswechseln an einen Servicedienst der Bremsmassen.
6. Die Gegenmutter und die Mutter (D) zum Einstellen des
Bremskabels lockern.
7. Die Mutter solange drehen, bis der Abstand zwischen
Bremsscheibe und Bremsmassen 0,5 mm beträgt.
8. Die Gegenmutter an der Mutter (D) festziehen.
9. Die Keile unter den Hinterrädern entfernen.
Die korrekte Einstellung des Bremskabels prüfen, indem man
das Gerät von Hand schiebt (es darf nicht abgebremst werden).
Einige Bremsvorgänge zum Einlaufen ausführen, dann die
Efzienz der Betriebsbremse und der Feststellbremse prüfen.
Sollte die Einstellung des Bremskabels nicht möglich sein und
kann kein korrekter Betrieb der Bremsanlage erhalten werden,
sich an einen Servicedienst wenden.
HINWEIS
Alle Kontroll- und Einstellungsverfahren und
das Auswechseln der Bremsanlage sind in den
Service-Anleitungen beschrieben.
A
1/3
P100769
Abbildung 3
C
B
B
B
0,5 mm
0,02 in
D
B
P1007670
Abbildung 4
