Nilfisk-Advance SW4000 Instructions For Use

DEUTSCH BEDIENUNGSHANDBUCH
34 SW4000, FLOORTEC R 870 - 1464815000
03/2013
SICHERUNGEN ÜBERPRÜFEN/AUSTAUSCHEN/RÜCKSTELLEN
1. Gerät auf ebenem Boden abstellen und Feststellbremse
betätigen.
2. Zündschlüssel (61) auf „0“ drehen.
3. Die Motorhaube (18) mithilfe des Griffs (41) heben und mit
der Stange (53) abstützen.
4. Minuspol (-) der Batterien (46) trennen.
Flachsicherungen überprüfen/austauschen
5. Den Deckel des Sicherungskastens (A, Abb. 26) entfernen.
6. Eine der folgenden Sicherungen (Abb. 27) prüfen/ersetzen:
• (B): Sicherung F1 (30 A) Saugmotor.
• (C): Sicherung F2 (30 A) Filterrüttlermotor.
• (D): Sicherung F3 (3 A) Display-Platine.
• (E): Hauptsicherung F4 (10 A) (Stromkreis
Zündschlüssel).
• (F): Sicherung F5 (5 A) Staubabscheidungsanlage
(Option).
• (G): Sicherung F6 (30 A), Hubeinrichtung Abfallbehälter.
7. Die Schrauben (H, Abb. 26) entfernen, den Deckel (I) des
Gehäuses der elektrischen Komponenten (50) abnehmen.
8. Die folgenden Sicherungen prüfen/ersetzen:
• (J): Sicherung FA (50 A) Hauptkehrwalzenmotor.
• (K): Hauptsicherung F0 (150 A).
• (L): Sicherung FC (80 A) Batterieladegerät.
Selbstrückstellende Sicherungen überprüfen
9. Überprüfen, ob eine der folgenden rückstellbaren
Sicherungen möglicherweise ausgeschaltet ist (Abb. 26):
• (M): Sicherung FR1 (15 A) Motor rechter Seitenbesen.
• (N): Sicherung FR2 (15 A) Motor linker Seitenbesen
(Option).
Nach dem Abkühlen des entsprechenden Teils, der
die Abschaltung verursacht hat, gegebenenfalls die
entsprechende Sicherung rückstellen.
Montage
10. Minuspol (-) der Batterien (46) anschließen.
11. Die Stützstange (53) auslösen und die Haube (18)
schließen.
AHLKJINMH
P100609P-GPL

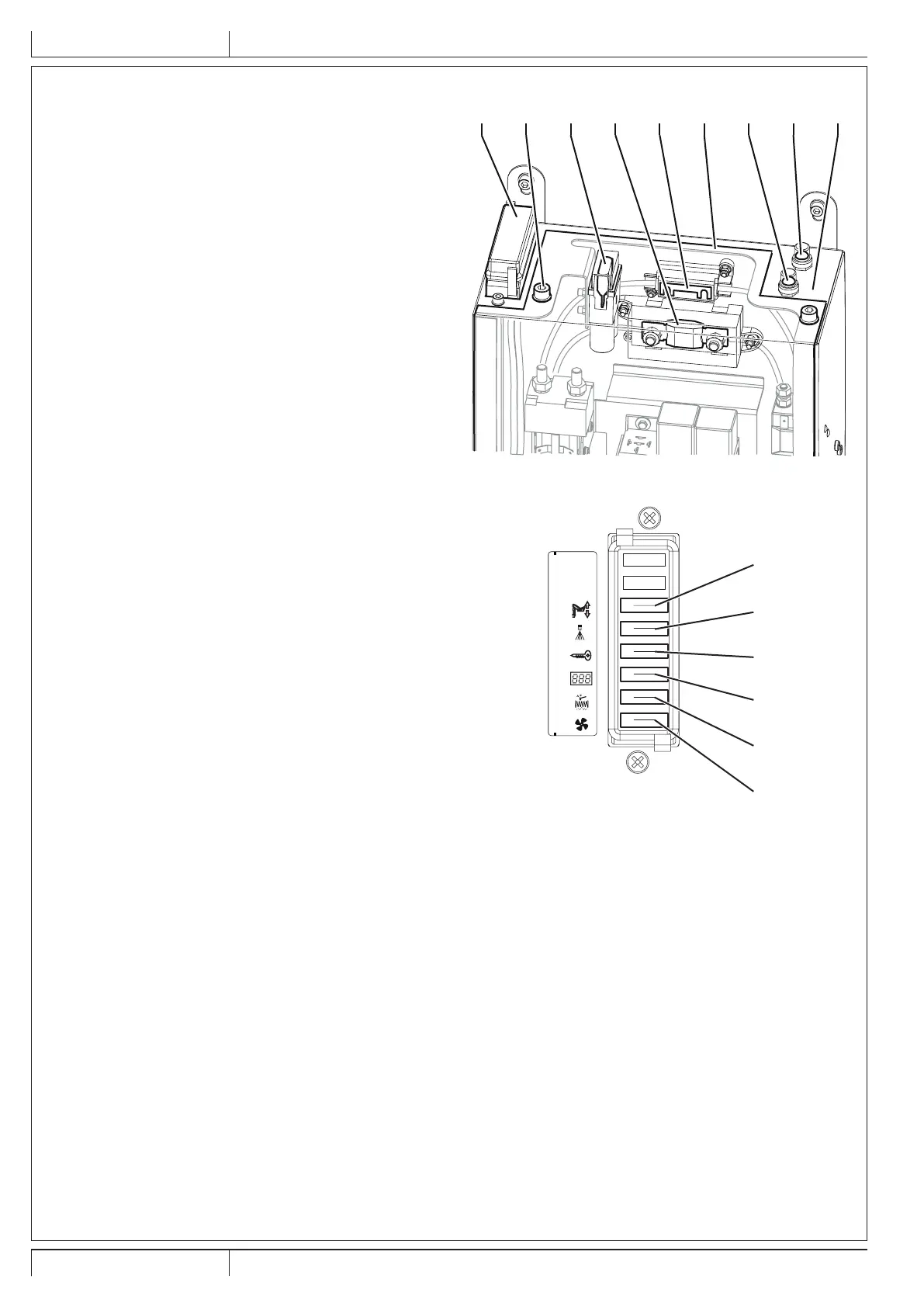

Abbildung 26
B
C
D
E
F
G
30A
5A
10A
3A
30A
30A
P100610P-GPL
Abbildung 27
SICHERHEITSFUNKTIONEN
Das Gerät verfügt über die folgenden Sicherheitsfunktionen.
NOT-AUS-SCHALTER
Er bendet sich auf der linken Seite des Bedieners (77). Er darf beim Notfall gedrückt werden, um alle Funktionen das Gerät
auszuschalten.
MIKROSCHALTER BEDIENERSITZ
Er bendet sich in dem Bedienersitz (3) und verhindert das Einschalten der Gerätetraktion, wenn der Bediener sich nicht auf dem
Sitz bendet.
POSITIONSSENSOR DES ABFALLBEHÄLTERS
Bei gehobenem Abfallbehälter verringert der Sensor die Geschwindigkeit des Geräts, schaltet das Saugventil aus und hält die
Bürstendrehung an.
SICHERHEITSVENTIL DES ABFALLBEHÄLTERS
Bei gehobenem Abfallbehälter verhindert das Sicherheitsventil am Hydraulikhubzylinder das unvorhergesehene Absinken des
Behälters.
