NEDERLANDS GEBRUIKSAANWIJZING
34 SW4000, FLOORTEC R 870 - 1464815000
03/2013
CONTROLE / VERVANGING / RESETTEN VAN DE ZEKERINGEN
1. Zet de machine op een vlakke ondergrond en schakel de
parkeerrem in.
2. Draai de contactsleutel (61) naar stand ‘0’.
3. Open de klep van de motorruimte (18) met de handgreep
(41) en zet deze vast met de veiligheidsstang (53).
4. Ontkoppel de minklem (-) van de accu’s (46).
Controle/vervanging van de smeltzekeringen
5. Verwijder de afdekking van het zekeringenkastje (A, Afb.
26).
6. Controleer/vervang de betreffende zekering tussen de
volgende onderdelen (Afb. 27):
• (B): Zekering F1 (30 A) motor aanzuigsysteem.
• (C): Zekering F2 (30 A) motor lterschudder.
• (D): Zekering F3 (3 A) installatie display.
• (E): Algemene zekering F4 (10 A) (circuit sleutel).
• (F): Zekering F5 (5 A) installatie voor stofbestrijding
(optioneel).
• (G): Zekering F6 (30 A) afvalcontainer omhoog.
7. Verwijder de schroeven (H, Afb. 26) en verwijder de
afdekking (I) van het kastje met elektrische onderdelen
(50).
8. Controleer/vervang de volgende zekeringen:
• (J): Zekering FA (50 A) motor hoofdborstel.
• (K): Zekering F0 (150 A) algemene zekering.
• (L): Zekering FC (80 A) accu’s opladen.
Controle van de herbruikbare zekeringen
9. Controleer of de betreffende zekering tussen de twee
herbruikbare zekeringen is gesprongen (Afb. 26):
• (M): Zekering FR1 (15 A) van motor voor zijborstel
rechts.
• (N): Zekering FR2 (15 A) van motor voor zijborstel links
(optioneel).
Wacht tot het onderdeel dat de zekering liet springen is
afgekoeld en reset daarna de gesprongen zekering.
Instelling
10. Sluit de minklem (-) van de accu’s (46) aan.
11. Haal de steunstang (53) los en sluit de motorkap (18).

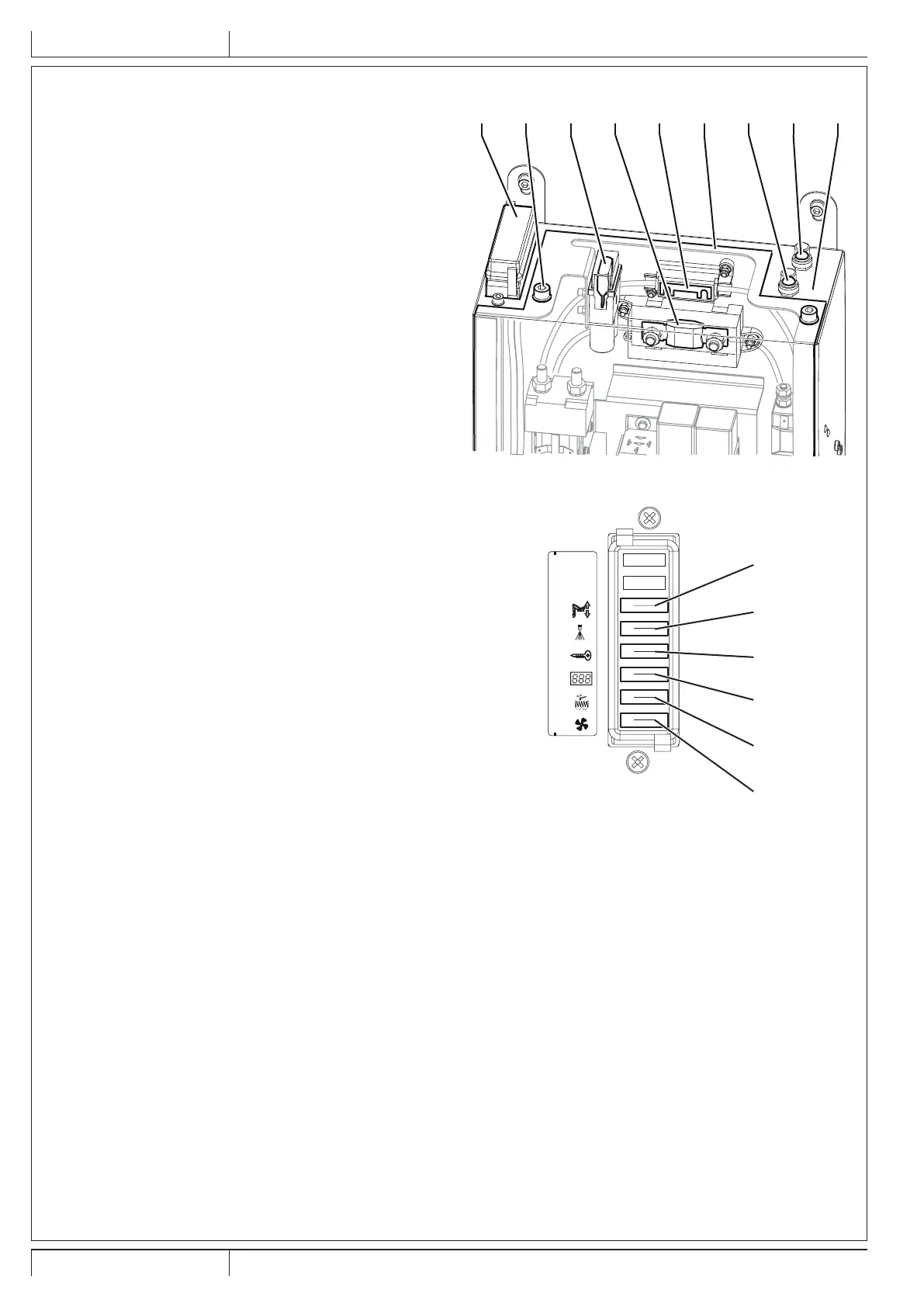

P100609P-GPL
Afbeelding 26
C
D
E
F
30A
5A
10A
3A
30A
30A
P100610P-GPL
Afbeelding 27
VEILIGHEIDSFUNCTIES
De machine is voorzien van de volgende veiligheidsfuncties.
NOODKNOP
Deze bevindt zich links van de bestuurder (77). Deze moet worden ingedrukt als alle functies van de machine meteen moeten
worden gestopt.
MICROSCHAKELAAR VAN DE BESTUURDERSSTOEL
Deze bevindt zich in de bestuurdersstoel (3) en zorgt dat het aandrijfsysteem van de machine niet werkt wanneer de bestuurder
niet op de stoel zit.
POSITIESENSOR VAN DE AFVALCONTAINER
Als de afvalcontainer omhoog staat, verlaagt de sensor de snelheid van de machine, wordt de aanzuigventilator uitgeschakeld en
stoppen de borstels met draaien.
VEILIGHEIDSKLEP VAN DE AFVALCONTAINER
Als de afvalcontainer omhoog staat, voorkomt de veiligheidsklep in de hydraulische hefcilinder dat de container omlaag gaat.
