SNABBSTARTGUIDE SVENSKA
1464813000 - SW4000 103

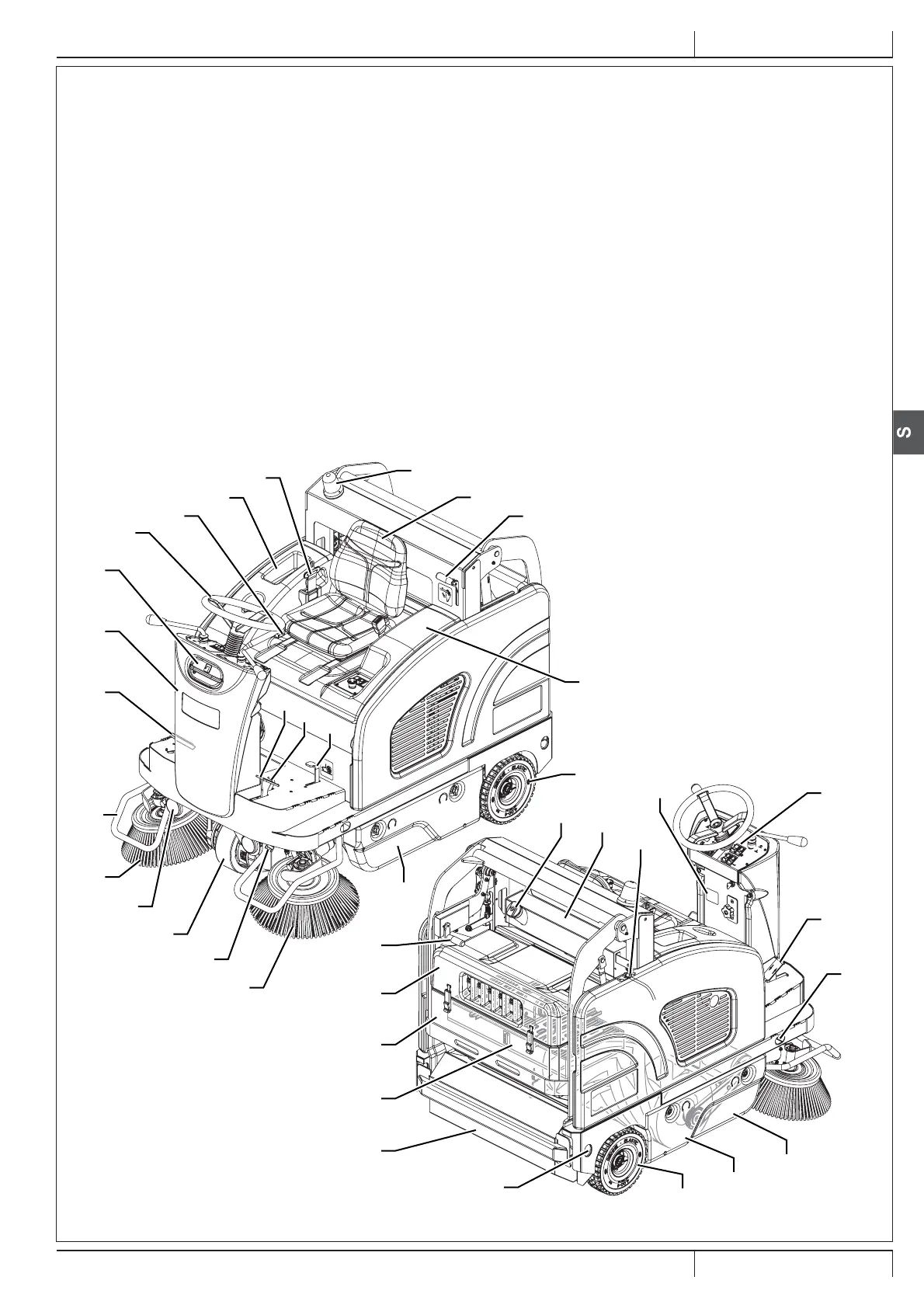

MASKINBESKRIVNING
MASKINSTRUKTUR
1. Ratt
2. Kontrollpanel (se nästa stycke)
3. Förarsäte med säkerhetsmikrobrytare
4. Inställningsspak för sätet
5. Körpedal
6. Servobromspedal
7. Parkeringsbromsspak: tryck ned servobromsen (6)
och spaken (7) för att växla från servobromsen till
parkeringsbromsen
8. Pedal som lyfter den främre klaffen
9. Frigöringsspak för behållartömning
10. Bakre huv med insugssystem
11. Cylinder (töm när den är full)
12. Höger lucka (öppnas endast vid underhållsarbete)
13. Vänster lucka (för avlägsnande av huvudborste)
14. Höger sidoborste
15. Vänster sidoborste (tillval)
16. Sidoborstskydd (tillval)
17. Huvudborste
18. Motorhuv
19. Burkhållare
20. Bakre hjul
21. Framhjul och ratt
22. 'DPP¿OWHUEHKnOODUH
23. 3DQHO¿OWHUPHG¿OWHUVNDNDUH
24. Styrkolumn eller vattentank till dammkontrollsystemet
(tillval)
25. Dammkontrollsystemets vattenpåfyllningsplugg (tillval)
26. Dammkontrollsystemets munstycken (tillval)
27. Arbetsbelysning (tillval)
28. Blinkande lampa (alltid tänd när startnyckeln är i läge ”I”)
29. Säkerhetsbälte (tillval)
30. 6HULHQXPPHUSOnWWHNQLVNDVSHFL¿NDWLRQHU(&LQW\J
31. Ankaröppning för transport (inte för att lyfta)
32. Bränsletank (bensin)
33. Påfyllningsplugg (bensin)
34. Bränsleöppnings-/stängningsventil (bensin)
35. Manuellt handtag för att återföra behållare
14
16
5
24
25
1
19
28
3
9
30
18
20
6
7
8
13
10
22
23
11
20
17
12
27
21
26
15
4
29
2
5
31
34
32
33
31
35
P100611
