GUIDE D’EMPLOI RAPIDE FRANÇAIS
1464813000 - SW4000 19
DESCRIPTION DE LA MACHINE

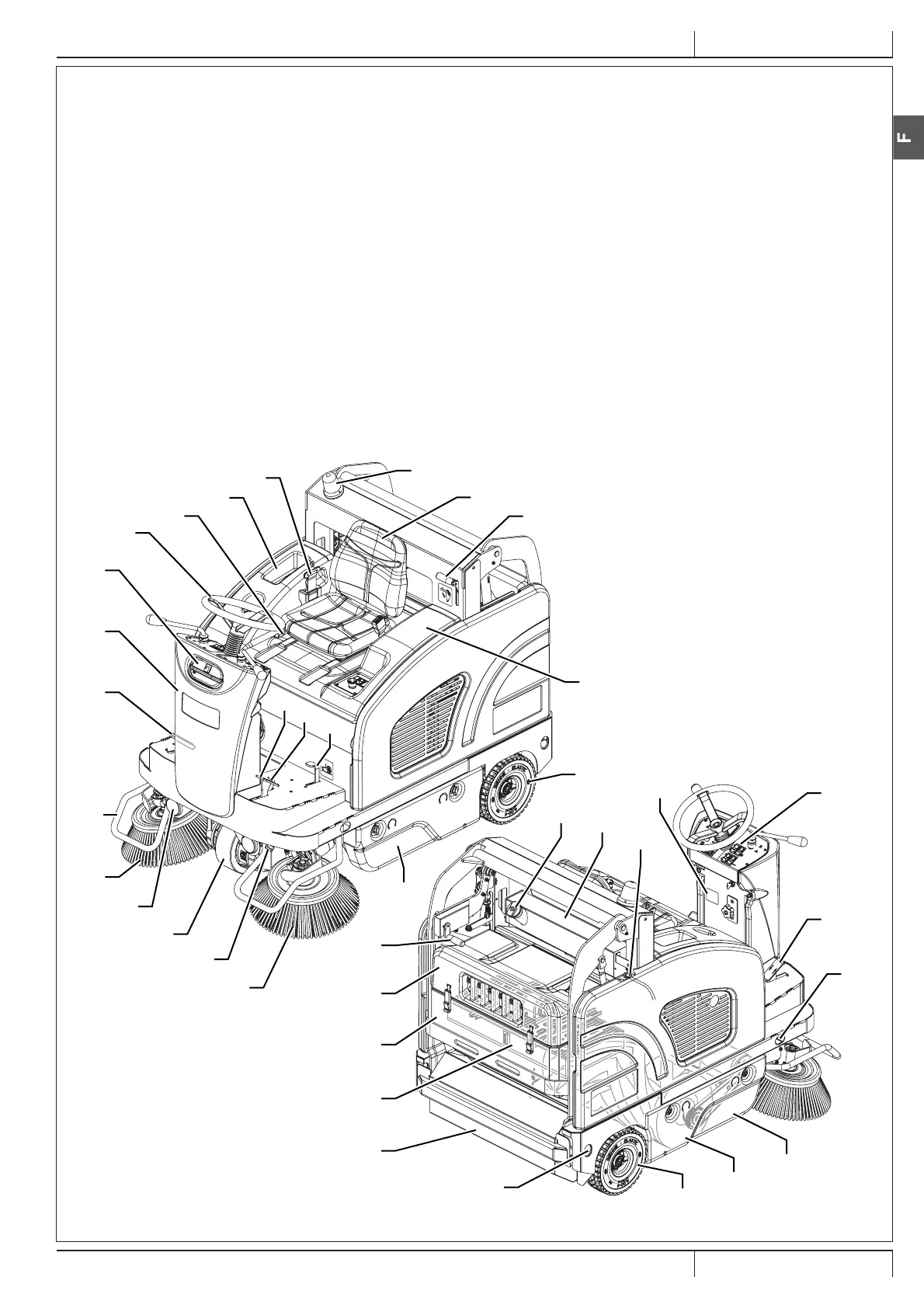

STRUCTURE DE LA MACHINE
1. Volant
2. Tableau de bord et commandes (voir le paragraphe
suivant)
3. Siège de conduite avec microinterrupteur de sécurité
4. Levier de réglage position siège
5. Pédale de marche
6. Pédale frein de service
7. Levier frein de stationnement : appuyer sur la pédale
du frein de service (6) et en même temps actionner le
levier (7) pour commuter le frein de service en frein de
stationnement
8. Pédale volet avant
9. Levier de décrochage pour la vidange du conteneur
déchets
10. Coffre arrière avec système d’aspiration
11. Conteneur déchets (le vider lorsqu’il est plein)
12. Portillon droit (ouvrir seulement pour les opérations
d’entretien)
13. Portillon gauche (pour enlever le balai central)
14. Balai latéral droit
15. Balai latéral gauche (optionnel)
16. Protections balais latéraux (en option)
17. Balai central
18. Coffre compartiment moteur
19. Porte-objets
20. Roues arrière
21. Roue avant de traction et de direction
22. &RQWHQHXU¿OWUHjSRXVVLqUH
23. Filtre à poussière en panneau avec secoueur
24. Colonne avant ou, (si prévu), réservoir à eau pour le
système d’abattage des poussières (optionnel)
25. Bouchon de la goulotte de remplissage à eau du système
d’abattage des poussières (optionnel)
26. Nébuliseur eau pour système d’abattage des poussières
(optionnel)
27. Feux de travail (en option)
28. Feu clignotant (toujours en fonction si la clé de mise en
marche est en position «I»)
29. Ceinture de sécurité (en option)
30. Plaque avec numéro de série / données techniques /
marquage de conformité
31. Fentes d’ancrage pour le transport (non pour le
soulèvement)
32. Réservoir carburant (à essence)
33. Bouchon de remplissage (à essence)
34. Robinet d’ouverture / fermeture carburant (à essence)
35. Poignée de rappel manuel du conteneur déchets
14
16
5
24
25
1
19
28
3
9
30
18
20
6
7
8
13
10
22
23
11
20
17
12
27
21
26
15
4
29
2
5
31
34
32
33
31
35
P100611
