DESCRIPCIÓN DE LA MÁQUINA

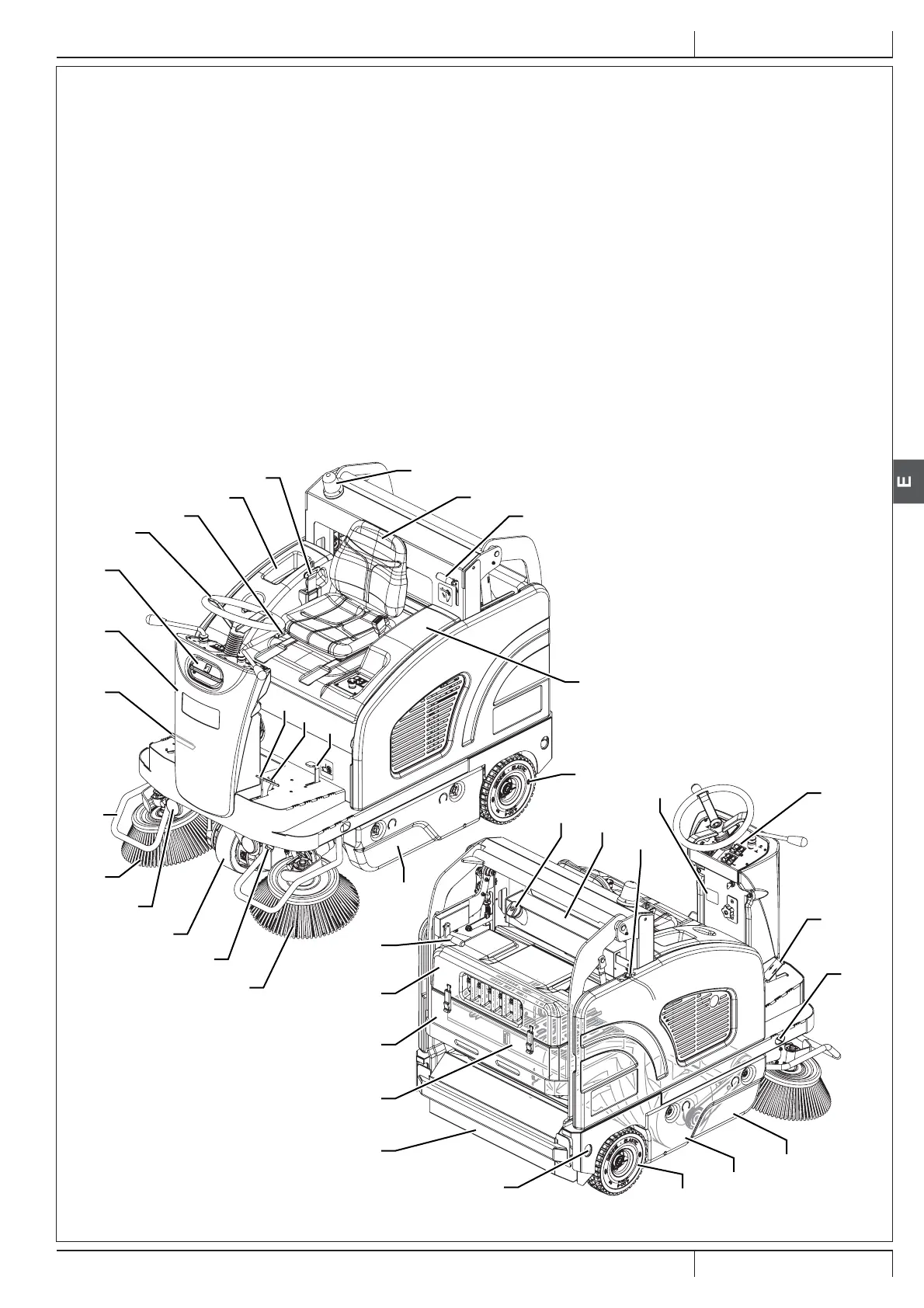

ESTRUCTURA DE LA MÁQUINA
1. Volante
2. Tablero de control y mandos (véase el párrafo siguiente)
3. Asiento de conducción con microinterruptor de seguridad
4. Palanca de ajuste de la posición del asiento de conducción
5. Pedal de marcha
6. Pedal del freno de servicio
7. Palanca del freno de estacionamiento: pisar el freno (6)
y accionar contemporáneamente la palanca (7) para
conmutar el freno de servicio en freno de estacionamiento.
8. 3HGDOGHVXELGDGHOÀDSGHODQWHUR
9. Palanca de desenganche para la descarga del cajón de
residuos
10. Capó trasero con sistema de aspiración
11. Cajón de residuos (vaciarlo cuando está lleno)
12. Portillo derecho (abrir sólo para efectuar operaciones de
mantenimiento)
13. Portillo izquierdo (para quitar el cepillo principal)
14. Cepillo lateral derecho
15. Cepillo lateral izquierdo (opcional)
16. Protecciones de los cepillos laterales (opcional)
17. Cepillo principal
18. Capó compartimiento motor
19. Portaobjetos
20. Ruedas traseras
21. Rueda delantera de tracción y directriz
22. &RQWHQHGRUGHO¿OWURGHSROYRV
23. Filtro polvos de panel con sacudidor
24. Columna delantera o (si está previsto) depósito de agua
del sistema de control de polvo (opcional)
25. Tapón de la boca de llenado agua del sistema de control
de polvo (opcional)
26. Boquillas de agua del sistema de control de polvo
(opcional)
27. Luces de trabajo (opcional)
28. Luz destelladora (siempre en función con la llave de
encendido en posición “I”)
29. Cinturón de seguridad (opcional)
30. Placa del número de serie/datos técnicos/marcación de
conformidad
31. Ojales de anclaje para el transporte (no para el
levantamiento)
32. Depósito del combustible (Gasolina)
33. Tapón de llenado combustible (Gasolina)
34. Grifo de apertura/cierre combustible (Gasolina)
35. Manija para retorno manual del cajón de residuos
14
16
5
24
25
1
19
28
3
9
30
18
20
6
7
8
13
10
22
23
11
20
17
12
27
21
26
15
4
29
2
5
31
34
32
33
31
35
