REINIGING VAN DE TREKKER
OPMERKING
De machine werkt alleen goed als de trekker schoon is en als de rubbers in goede staat zijn.
WAARSCHUWING!
Wij raden u aan werkhandschoenen te dragen als u de trekker reinigt omdat er vuil aan kan blijven hangen.
Zet de machine op een vlakke ondergrond.1.
Steek de contactsleutel (58) in het contact en draai deze in stand ‘I’.2.
Laat de trekker (30) zakken met behulp van de schakelaar (65).3.
Zet de contactsleutel (58) in de stand ‘0’.4.
Ontkoppel de aanzuigslang (31) van de trekker.5.
Draai de wieltjes (34) los en verwijder de trekker (30).6.
Spoel en reinig de trekker. Reinig met name de vuiltjes en troep uit de ruimten (A, Afb. 7) en uit de opening (B). Controleer 7.
of de voorste rubber (C) en de achterste rubber (D) heel zijn en geen sneden of scheuren vertonen. Als dat wel het geval is,
moeten ze worden vervangen.
Monteer weer in de omgekeerde volgorde van demontage.8.
CONTROLE EN VERVANGING VAN DE RUBBERS VAN DE TREKKER
Reiniging van de trekker (Afb. 7), zie hiervoor het vorige deel.1.
Controleer of de strook (E) van de voorste rubber (C) en de strook (F) van de achterste rubber (D) tegelijkertijd over de hele 2.
lengte op een controlevlak steunen. Als dat niet het geval is, moet u ze als volgt in hoogte verstellen:
Haal de trekstang (G) los, ontkoppel de houder (M) en stel de achterste rubber (D) af; koppel de houder weer aan en •
monteer de trekstang.
Draai de wieltjes (I) los en stel de achterste rubber (C) af. Draai de wieltjes daarna weer vast.•
Controleer of de voorste rubber (C) en de achterste ruimte (D) heel zijn en geen sneden of scheuren vertonen. Als dat wel het 3.
geval is, moeten ze worden vervangen. Dat doet u als volgt. Controleer ook of de voorste rand (J) van de achterste rubber niet
is versleten. Als dat wel het geval is, kan de rubber zelf kapot gaan. Vervang deze door een van de andere drie randen die nog
heel zijn. Als de andere randen ook zijn versleten, moet u de rubber vervangen. Dat doet u als volgt:
Koppel de trekstang (G) los, haal de houder (M) los en verwijder de bevestigingsband (K), vervang of rouleer de achterste •
rubber (D).
Monteer de rubber weer in de omgekeerde volgorde van demontage.•
Draai de wieltjes (I) los en verwijder de bevestigingsband (L). Vervang daarna de voorste rubber (C).•
Monteer de rubber weer in de omgekeerde volgorde van demontage.•
Na het vervangen (of roteren) van de rubbers moet u de hoogte van de rubbers afstellen zoals eerder beschreven.
Sluit de aanzuigslang (31) aan op de trekker.4.
Monteer de trekker (30) en draai de wieltjes (34) vast.5.
Stel eventueel het wieltje voor afstelling van de uitlijning (35) van de trekker af.6.
A
C
D
B
A
I
K
F
J
E
D
C
L
I
M
G
I

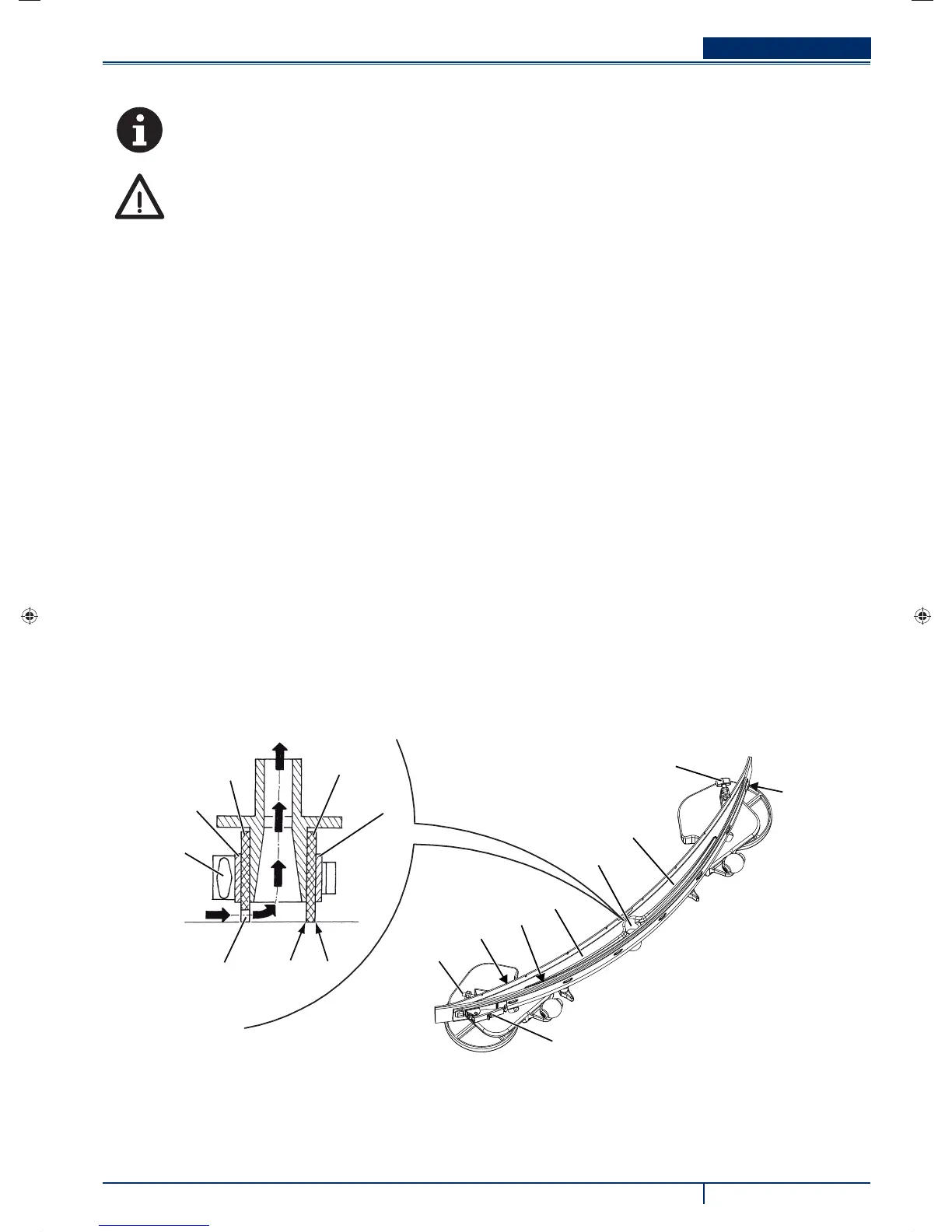

Afbeelding 7
P100441
