DESCRIPTION DE LA MACHINE

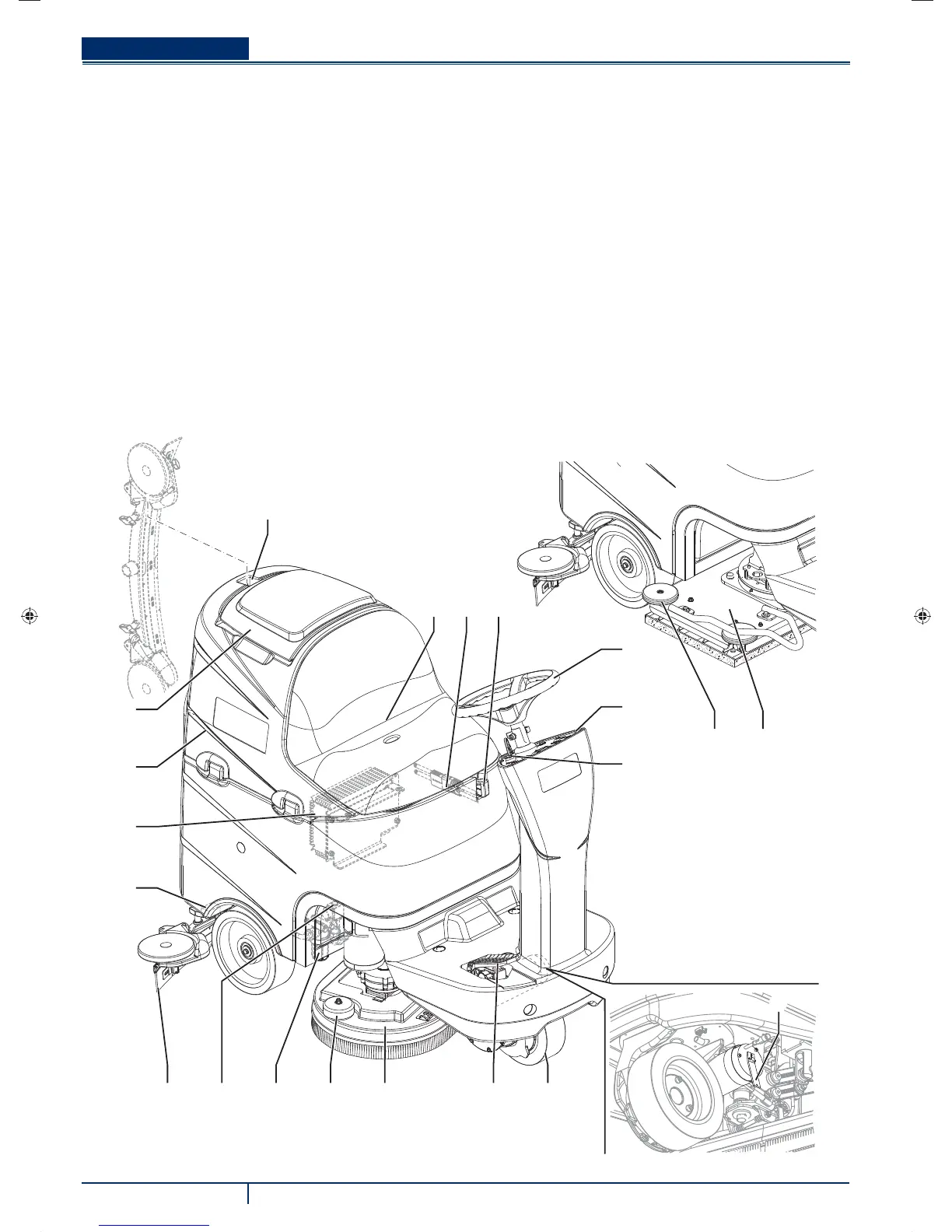

STRUCTURE DE LA MACHINE
Volant1.
Tableau de bord (voir le paragraphe suivant)2.
Clé de contact3.
Pédale de marche4.
Tête vibrante BOOST5.
®
Roue avant de direction, de traction et de freinage6.
Levier de déblocage frein électromagnétique7.
Bouton-poussoir d’urgence8.
Connecteur batteries9.
Tête porte-brosses/plateaux support disque10.
Butée de rouleau11.
Filtre de solution12.
Electrovanne13.
Robinet d’ouverture / fermeture réservoir solution / eau 14.
propre
Logement d’accrochage pour embouchure15.
Chargeur de batterie16.
Siège17.
Groupe lamelles en caoutchouc embouchure18.
Groupe réservoir basculant eau de récupération19.
Couvercle réservoir eau de récupération20.
17 9 8
15
3
2
1
14
19
16
20
18 13 12 11 10
5
46
11
7
P100431
