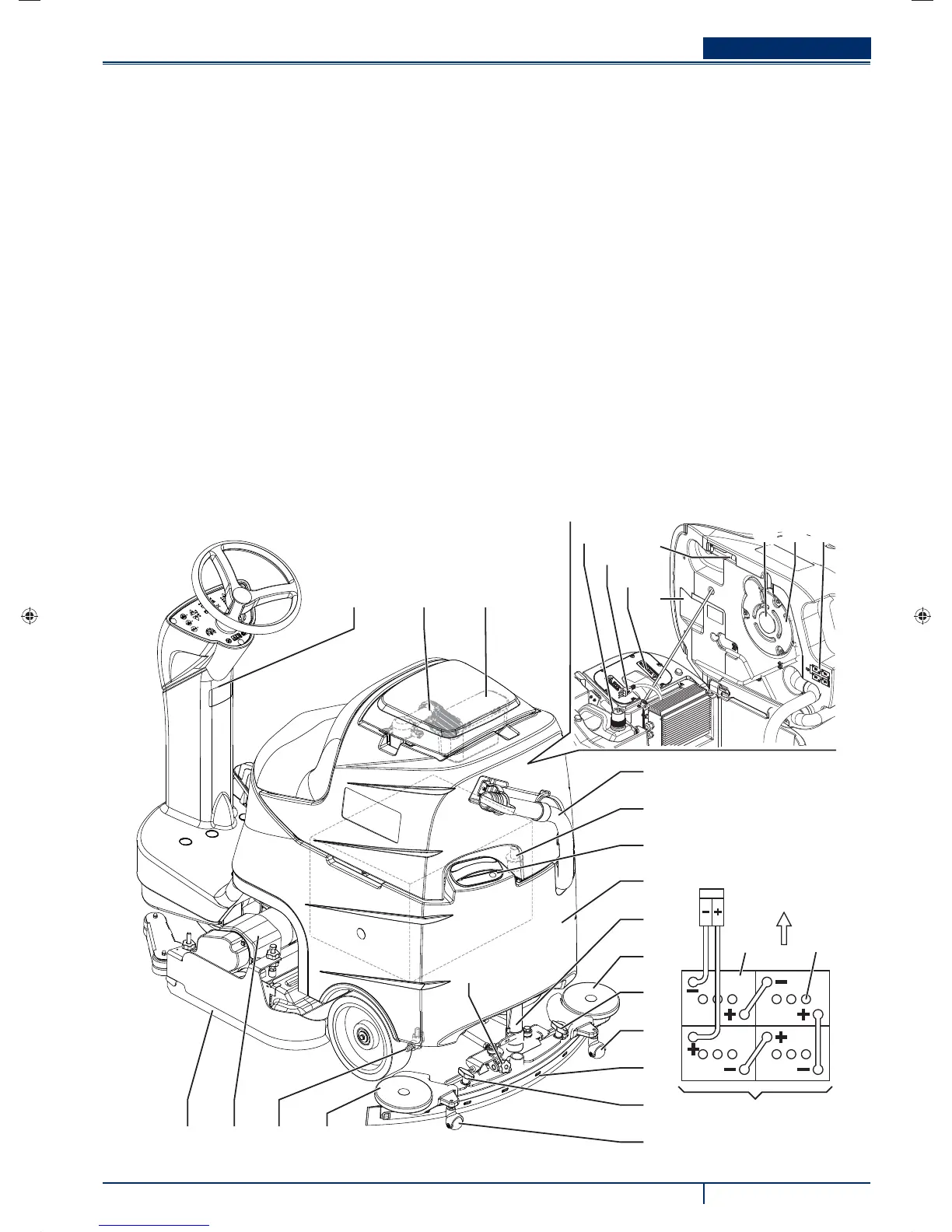

STRUCTURE DE LA MACHINE (suite)
Plaque avec numéro de série / données techniques / 21.
marquage de conformité
Réservoir solution / eau propre22.
Goulotte de remplissage réservoir solution / eau propre23.
Tuyau de vidange eau de récupération24.
Pied de support groupe réservoir25.
Conteneur déchets avec grille26.
Grille d’aspiration avec fermeture automatique à fl otteur27.
Tête porte-brosses cylindriques28.
Volet latéral tête porte-brosses cylindriques29.
Embouchure30.
Tuyau d’aspiration embouchure31.
Rouleau pare-chocs embouchure32.
Roues d’appui embouchure33.
Boutons de fi xation embouchure34.
Bouton de réglage équilibrage embouchure35.
Moteur système d’aspiration36.
Filtre moteur système d’aspiration37.
Schéma de branchement batteries38.
Batteries39.
Bouchons batteries40.
Câble d’alimentation chargeur de batterie41.
Conteneur détergent (*)42.
Couvercle logement dispositifs électroniques43.
Groupe réservoir et siège soulevé44.
Adaptateur pour vidange solution / eau propre45.
Robinet de vidange solution / eau propre46.
Seulement pour autolaveuses avec Chemical Mixing (*)
System (optionnel)
Front
24V
