MANUEL OPERATEUR
FRANÇAIS
9098960000(1)2011-04 A SCRUBTEC R 466 - R 471 - R 471C - BOOST
®
R4 25
CONTROLE ET REMPLACEMENT DES VOLETS LATERAUX (UNIQUEMENT POUR SCRUBTEC R
471C)
Contrôle
Porter la machine sur un sol plat.1.
Positionner la clé de contact (58) sur “0”.2.
Sur les deux côtés de la machine, desserrer les pommeaux (A, Fig. 9) et enlever les groupes volets latéraux (B).3.
Laver et nettoyer les volets.4.
Contrôler si le bord inférieur (C) des volets :5.
se pose simultanément sur le plan, et en toute sa longueur ;•
ne présente pas de coupures ou déchirures ;•
a l’arête intérieure (D) non usée ;•
dans le cas contraire, tourner ou remplacer les volets, en procédant comme suit.
Rotation ou remplacement
Enlever les écrous papillons (E), puis enlever la bande de retenue (F).6.
Déposer la lamelle en caoutchouc (G) du volet et, si possible, la tourner en remplaçant l’arête inférieure intérieure opposée 7.
(D). Si l’autre arête aussi est usée, remplacer la lamelle en caoutchouc.
Installation et réglage de la hauteur
Monter les lamelles en caoutchouc (G) et le groupe volet (B) en procédant dans l’ordre inverse de la dépose.8.
Démarrer la machine et baisser la tête porte-brosses cylindriques (28), puis contrôler si les lamelles en caoutchouc (G) des 9.
volets latéraux :
se posent légèrement sur le plan ;•
recueillent la solution de lavage.•
Si besoin est, arrêter la machine et régler la hauteur des volets en desserrant le pommeau (A) et en tournant les pommeaux 10.
(H).
Le réglage effectué, serrer le pommeau (A).11.
H
A
A
H
B
E
C
E
F
F
G
G
D
E

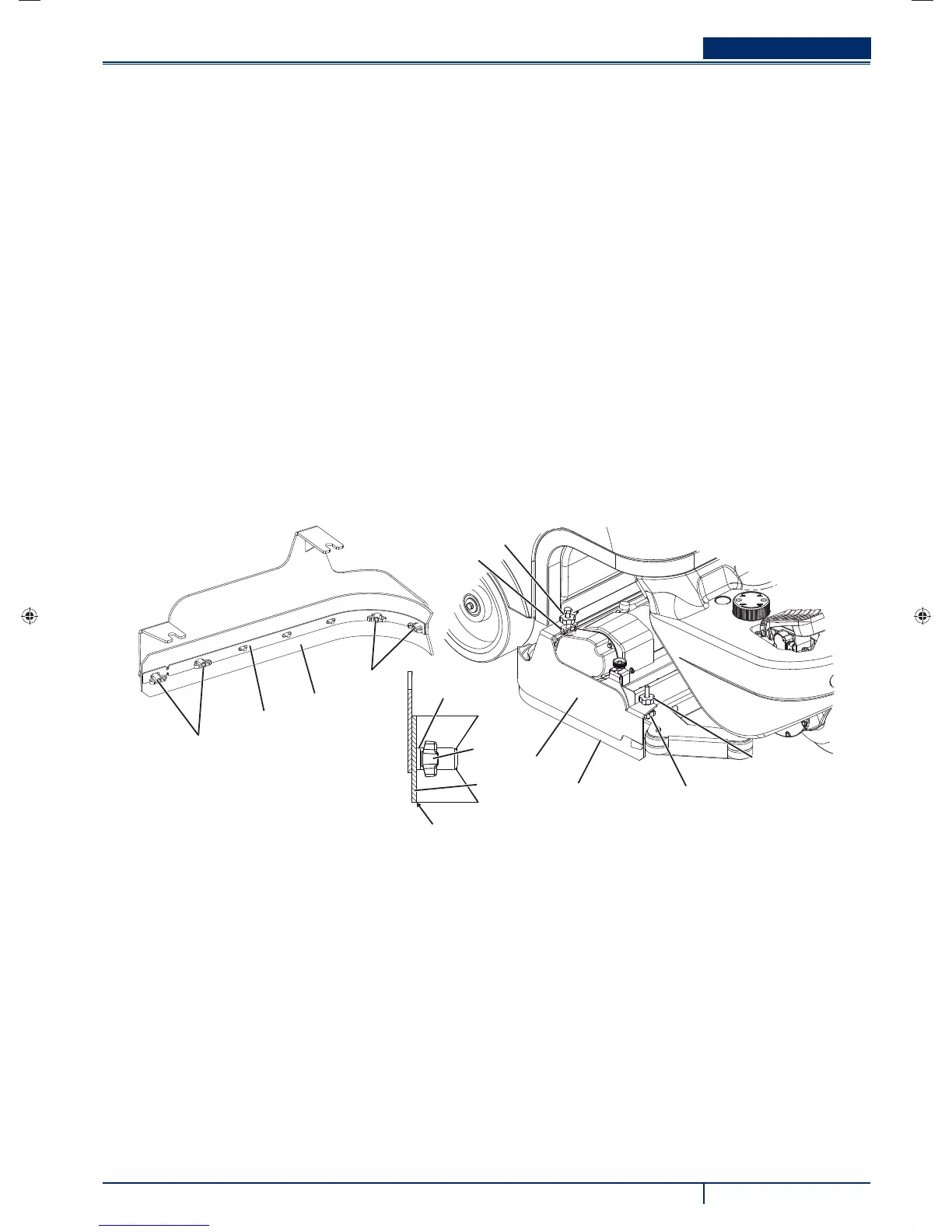

Figure 9
P100443
