SEITLICHE SCHMUTZFANGKLAPPEN ÜBERPRÜFEN UND AUSTAUSCHEN (NUR FÜR SCRUBTEC R
471C)
Prüfen
Das Gerät auf ebenem Untergrund abstellen.1.
Zündschlüssel (58) in Stellung 0 drehen.2.
Auf beiden Geräteseiten Knöpfe (A, Abb. 9) lösen und die seitlichen Schmutzfangklappenaggregate (B) entfernen.3.
Die Schmutzfangklappen abspülen und reinigen.4.
Überprüfen, ob die Unterkante (C) der Schmutzfangklappen:5.
Auf einem fl achen Boden für die Gesamtlänge gleichzeitig liegt;•
Unversehrt ist und keine Schnitten bzw. Durchrissen aufweist;•
an der Innenkante (D) keinen Verschleiß aufweist.•
andernfalls die Flaps wie folgt drehen bzw. ersetzen.
Drehen oder austauschen
Flügelmuttern (E) entfernen und Haltestreifen (F) abnehmen.6.
Gummi (G) der Schmutzfanklappe abnehmen und, sofern möglich, umdrehen: Anstelle der unteren Innenkante (D) 7.
gegenüberliegende Kante verwenden. Ist auch die andere Kante abgenutzt, Gummi austauschen.
Einbau und Höheneinstellung
Gummis (G) und Baugruppe Schmutzfangklappe (B) in der umgekehrten Reihenfolge des Ausbaus wieder einbauen.8.
Gerät einschalten und Zylinderbürstenkopf (28) absenken. Prüfen, ob die Gummis (G) der seitlichen Schmutzfangklappen:9.
Leicht auf den Boden legen;•
die Reinigungslösung aufnehmen.•
Sofern erforderlich, Gerät abstellen und Schmutzfangklappenhöhe einstellen: Knopf (A) lösen und Knöpfe (H) drehen.10.
Nach dem Einstellen Knopf (A) festziehen.11.
H
A
A
H
B
E
C
E
F
F
G
G
D
E

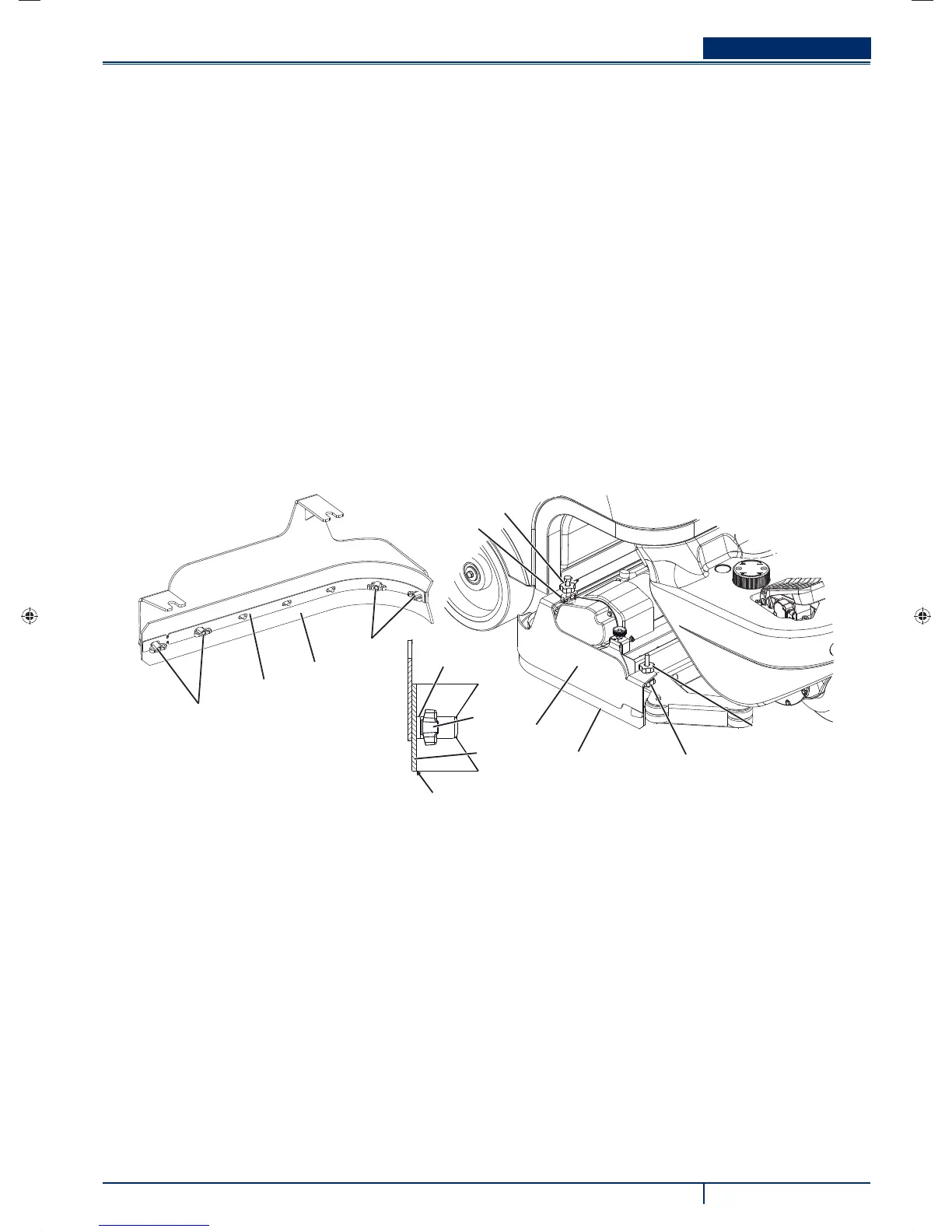

Abbildung 9
P100443
