FRANÇAIS MANUEL OPERATEUR
14 SCRUBTEC R 466 - R 471 - R 471C - BOOST
®
R4 9098960000(1)2011-04 A
AVANT LA MISE EN MARCHE
ATTENTION !
A chaque démarrage de la machine, contrôler qu’il n’y a pas de corps étrangers entre la tête (5, 10 et 28) et la
machine ou bien entre l’embouchure (30) et la machine, qui peuvent faire barrage au soulèvement de la tête et
de l’embouchure. Ce contrôle s’impose puisque si la machine a été arrêtée sans soulever la tête porte-brosses
et l’embouchure, lors de l’allumage successif la tête et l’embouchure se soulèvent automatiquement.
Installation / dépose des plateaux support disque (pour SCRUBTEC R 466 / R 471)

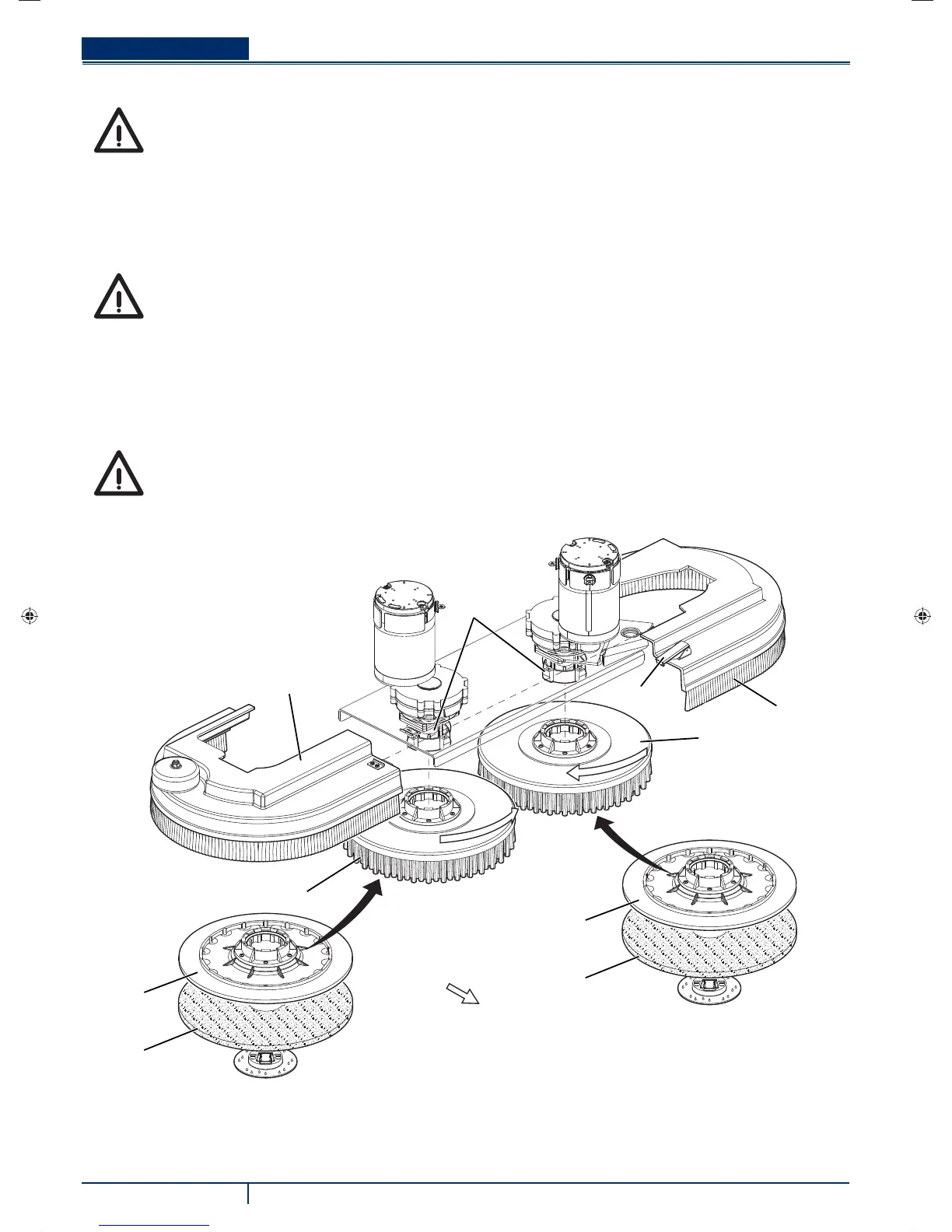

Dans la machine équipée de la tête spéciale, les brosses (A, Fig. 1) ou les plateaux support disque (B) avec disque (C) peuvent
être installés.
Pour leur installation / dépose, procéder comme suit.
ATTENTION !
Avant d’actionner l’interrupteur (63), contrôler qu’il n’y a pas de corps étrangers entre la tête (28) et la machine
qui peuvent faire barrage au soulèvement de la tête.
Soulever la tête en appuyant sur l’interrupteur (63).1.
Positionner la clé de contact (58) sur “0”.2.
Déplacer manuellement à gauche le groupe tête, puis décrocher le levier (D) et démonter les couvertures (E) et (F) de la tête.3.
Installer les brosses / plateaux support disque sur le moyeu d’entraînement (G) de la tête en les poussant vers le haut jusqu’à 4.
terminer l’accrochage.
Pour enlever les brosses / plateaux support disque, exécuter les points de 1 à 3, puis les décrocher du moyeu en les poussant 5.
énergiquement vers le bas.
ATTENTION !
L’utilisation de la machine qui n’est pas installée parfaitement peut provoquer des lésions aux personnes et
endommager les équipements. Vérifi er toujours que tous les composants ont été installés avant de mettre la
machine en service. Inspecter la machine avec soin avant de l’utiliser.
A
G
A
E
F
D
B
C
B
C
Front
Figure 1
P100435
9098960000(1)2011-04 A.indb 149098960000(1)2011-04 A.indb 14 07/04/2011 15:59:0707/04/2011 15:59:07
