VOR DEM ANLASSEN
ACHTUNG!
Vor dem Einschalten des Geräts überprüfen, ob sich keine Fremdkörper zwischen Bürstenkopf (5, 10 und 28)
und Gerät oder zwischen Sauglippe (30) und Gerät befi nden, die das Anheben von Bürstenkopf und Sauglippe
behindern könnten. Diese Überprüfung ist erforderlich, da Bürstenkopf und Sauglippe bei Einschalten des
Geräts – wenn das Gerät ausgeschaltet wurde, ohne dass Bürstenkopf und Sauglippe angehoben wurden –
automatisch angehoben werden.
Ein-/Ausbau der Padhalter (für SCRUBTEC R 466 / R 471)
An dem mit dem entsprechenden Kopf vorgerüsteten Gerät können die Bürsten (A, Abb. 1) oder die Padhalter (B) mit Pad (C)
montiert werden.
Zum Ein-/Ausbau wie folgt vorgehen.
ACHTUNG!
Vor Betätigung des Schalters (63) stets überprüfen, ob sich keine Fremdkörper zwischen Bürstenkopf (28) und
Gerät befi nden, die das Anheben des Bürstenkopfs behindern könnten.
Den Kopf durch Drücken des Schalters (63) heben.1.
Zündschlüssel (58) in Stellung 0 drehen.2.
Bürstenkopfaggregat mit der Hand nach links schieben, Hebel (D) lösen und die Kopfabdeckungen (E) und (F) abnehmen.3.
Bürsten/Padhalter auf der Mitnehmernabe (G) des Kopfes anbringen: Bürsten/Padhalter nach oben drücken, bis einrasten.4.
Zum Ausbau der Bürsten/Padhalter Schritte 1 bis 3 ausführen und Bürsten/Padhalter abnehmen: mit Kraft nach unten drücken.5.
ACHTUNG!
Durch den Einsatz eines nicht einwandfrei montierten Geräts können Personen verletzt und Ausrüstung
beschädigt werden. Vor der Inbetriebnahme des Geräts stets sicherstellen, dass alle Bauteile montiert wurden.
Gerät vor dem Gebrauch sorgfältig kontrollieren.
A
G
A
E
F
D
B
C
B
C
Front

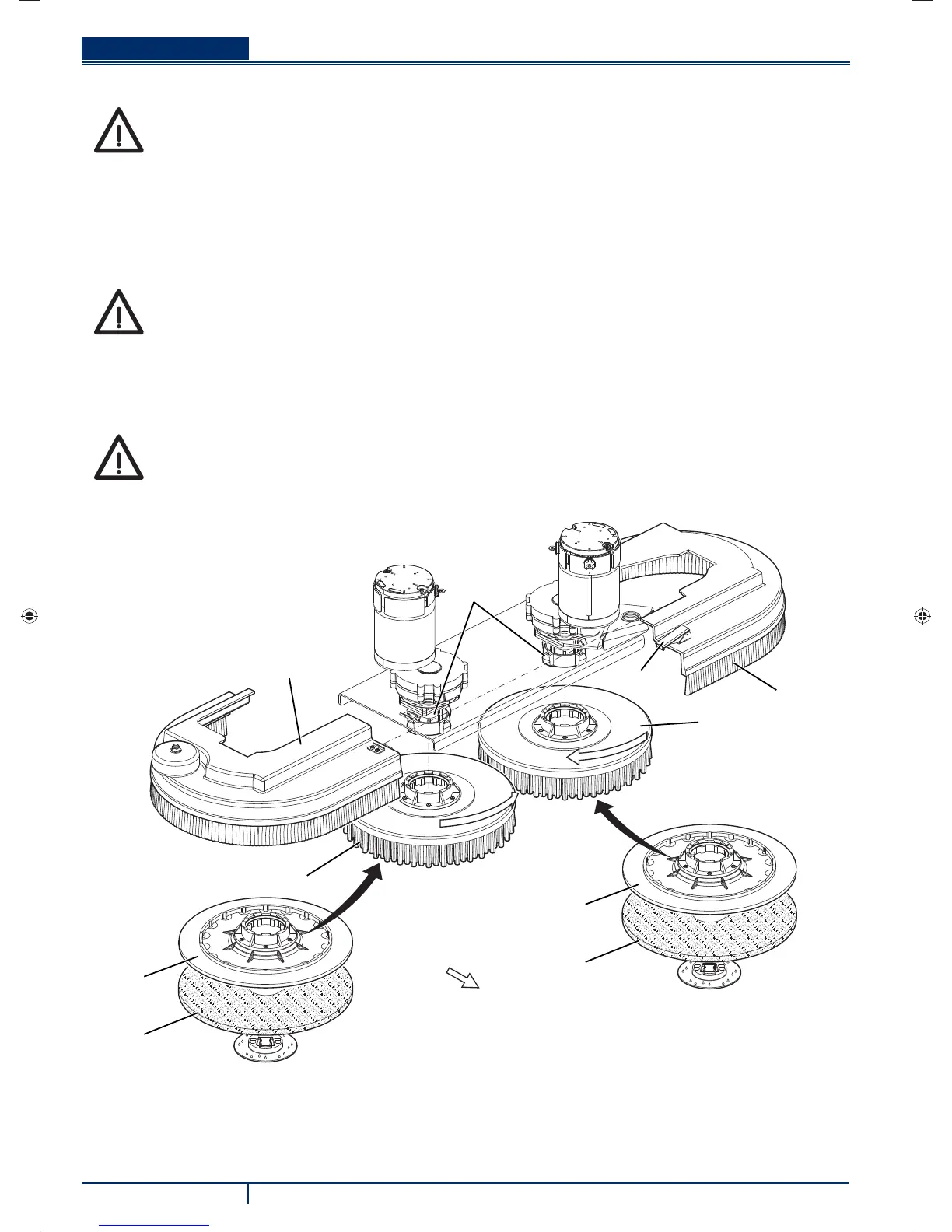

Abbildung 1
P100435
