GEBRUIKSAANWIJZING
NEDERLANDS
9098960000(1)2011-04 A SCRUBTEC R 466 - R 471 - R 471C - BOOST
®
R4 25
CONTROLE EN VERVANGING VAN DE ZIJFLAPS (ALLEEN VOOR SCRUBTEC R 471C)
Controle
Zet de machine op een vlakke ondergrond.1.
Zet de contactsleutel (58) in de stand ‘0’.2.

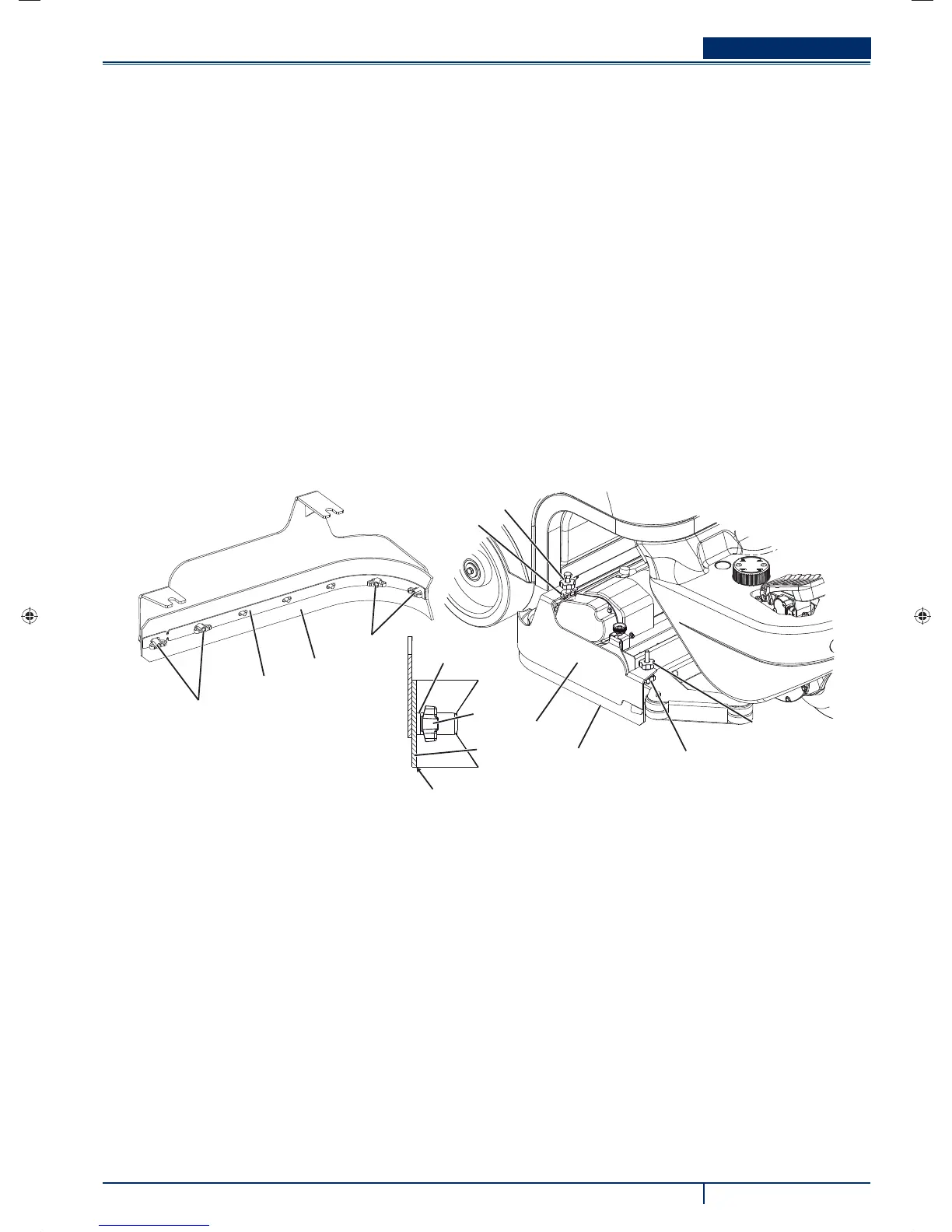

Draai aan beide zijden van de machine de knoppen (A, Afb. 9) los en verwijder de zijfl apeenheden (B).3.
Spoel en reinig de fl aps.4.
Controleer het volgende bij de onderste strook (C) van de fl aps:5.
steunt deze over de hele lengte op een vlakke ondergrond;•
is deze heel en vertoont deze geen sneden of scheuren;•
is de binnenste rand (D) niet versleten;•
draai of vervang anders de fl aps zoals als volgt wordt uitgelegd.
Draaien of vervangen
Verwijder de vleugelmoeren (E) en verwijder de steunband (F).6.
Verwijder de rubber (G) van de fl ap en draai deze, waar mogelijk, zodat deze op de plaats bij de onderste interne lijst (D) van 7.
de tegenoverliggende lijst komt. Als ook de andere lijst is versleten, moet u de rubber vervangen.
Montage en afstelling van de hoogte
Monteer de rubbers (G) en de fl apeenheid (B) in de omgekeerde volgorde van het verwijderen.8.
Start de machine en laat het schrobdek van de cilindrische borstel (28) zakken; controleer daarna de rubbers (G) van de 9.
zijfl aps:
steunen ze licht op de vloer;•
verzamelen ze de reinigingsoplossing.•
Stop waar nodig de machine en stel de hoogte van fl aps af door de knop (A) los te draaien en de knoppen (H) te draaien.10.
Als de afstelling goed is, draait u de knop (A) vast.11.
H
A
A
H
B
E
C
E
F
F
G
G
D
E
Afbeelding 9
P100443
9098960000(1)2011-04 A.indb 259098960000(1)2011-04 A.indb 25 07/04/2011 15:59:3407/04/2011 15:59:34
