Norco MITX-6922 - Page 25

MITX-6922 Mini-ITX Motherboard Based on Intel QM67/QM77 Chipset
18

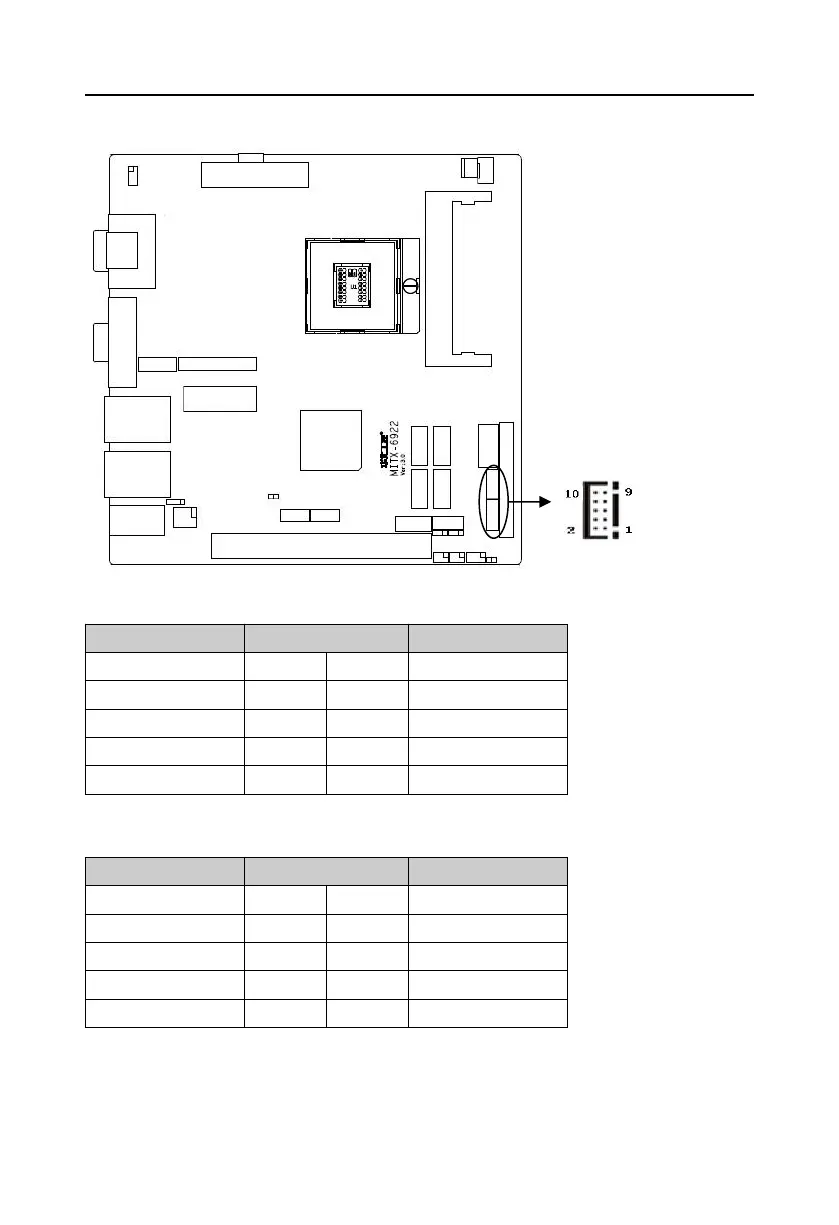

JGPIO1：
Signal Name
Pin
Signal Name
IO_00
1
2
VCC
IO_01
3
4
IO_04
IO_02
5
6
IO_05
IO_03
7
8
IO_06
GND
9
10
IO_07
JGPIO2
Signal Name
Pin
Signal Name
IO_08
1
2
VCC
IO_09
3
4
IO_12
IO_10
5
6
IO_13
IO_11
7
8
IO_14
GND
9
10
IO_15
JGPIO1-2
