Préparatifs avant l’utilisation
3-3

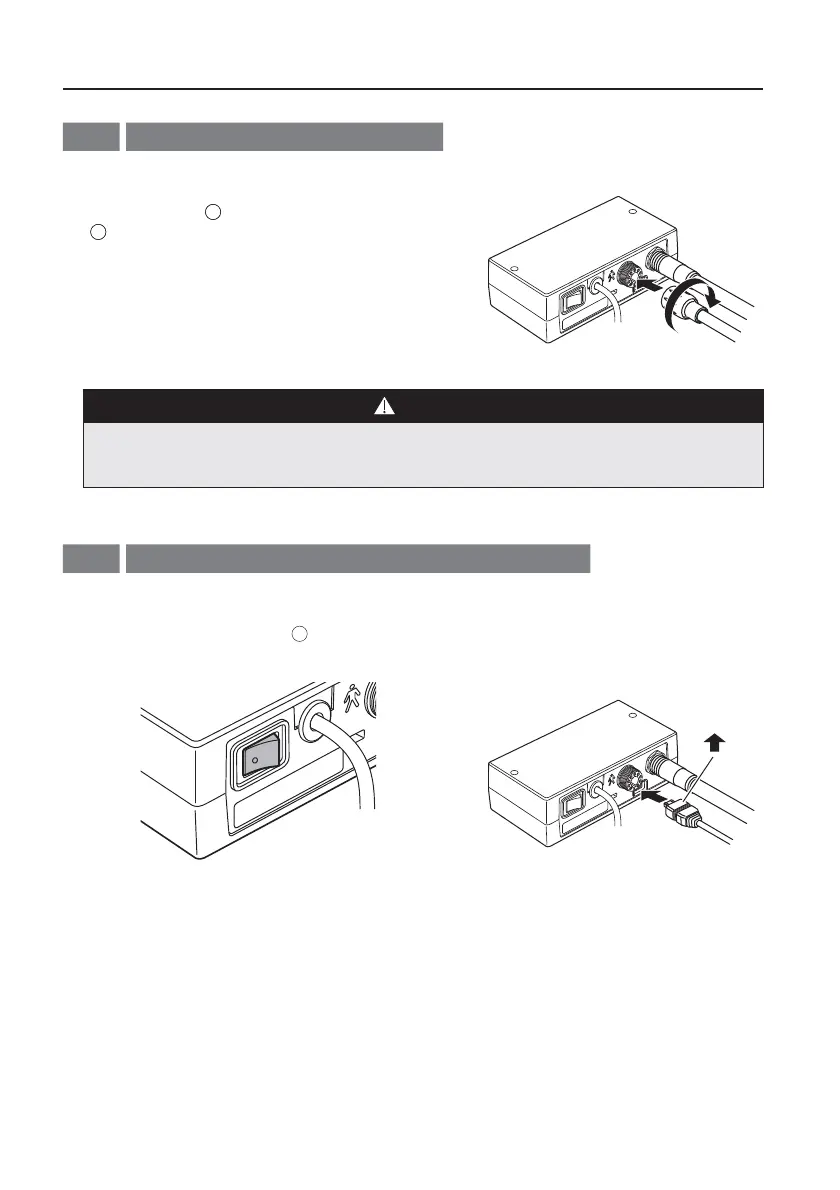

Branchement du cordon moteur
Raccorder le cordon moteur au connecteur du moteur situé à l’arrière
de l’unité principale (
1
). L’insérer à fond, puis le serrer solidement
(
2
).
POWER
AC28V
OUT
IN
①
②
ATTENTION
ŘVisser l'écrou du cordon moteur avec soin au moment du serrage.
ŘNe pas appliquer une force excessive sur le cordon moteur.
3-4
Branchement de l’adaptateur d’alimentation c.a.
1
S’assurer que le commutateur d’alimentation est
en position d’arrêt (OFF). (côté )
2
Brancher fermement la fiche de l’adaptateur
c.a., en orientant la flèche vers le haut, dans le
connecteur du cordon d’alimentation c.a. situé à
l’arrière de l’unité principale.
POWER
A
C
OUT
POWER
AC28V
OUT
IN
