ATTENTION
S’assurer que chaque composant est bien raccordé. Des branchements lâches/inappropriés peuvent provoquer un
mauvais fonctionnement, une défaillance de la DEL intégrée et des fuites d’air ou d’eau.

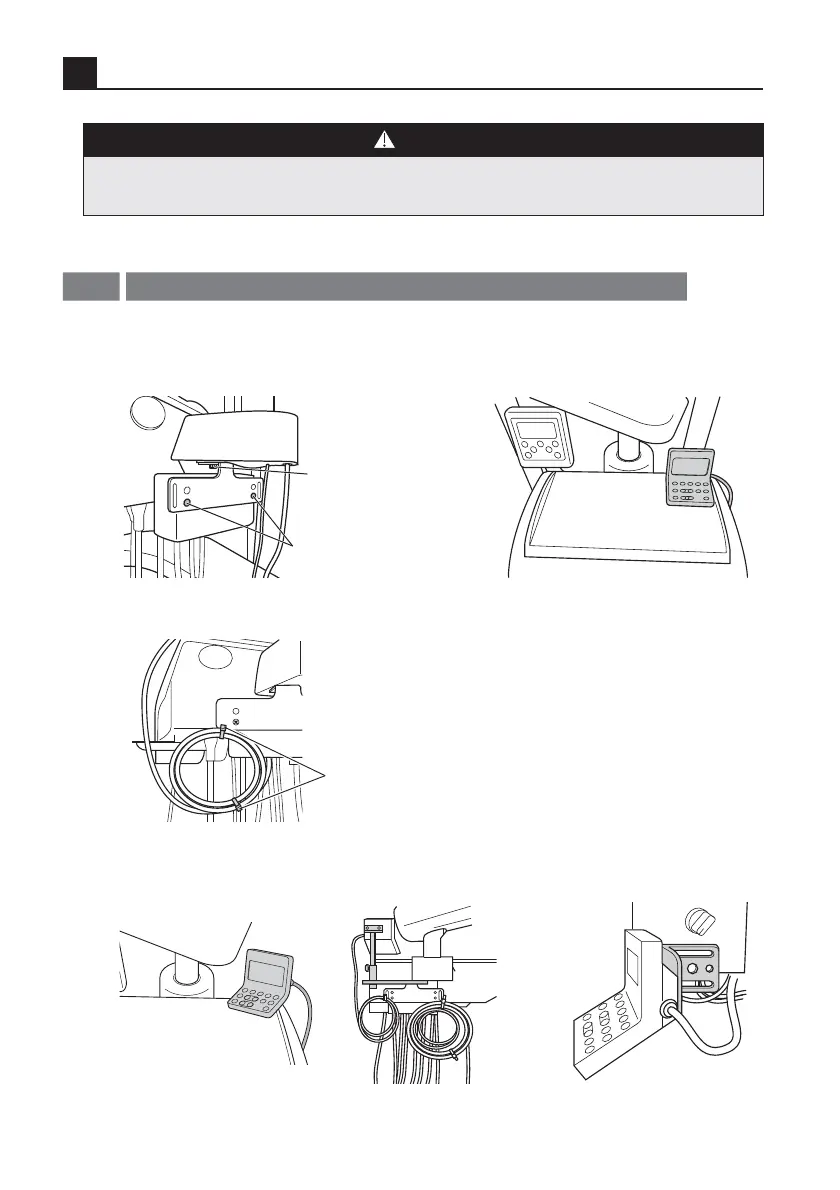

3-1
Installation de l’unité principale et de l’unité de commande
1
Fixer l’unité principale à l’unité dentaire en
utilisant les vis fournies, comme le montre
l’illustration ci-dessous :
2
Placer l’unité de commande sur le plateau de
l’unité dentaire.
Vis M4x30 et
M5x30 avec
écrou (inclus)
Vis à tête plate M4
(incluse)
3
Enrouler le câble de données, puis utiliser une attache de câble.
Attache
de câble
(incluse)
4
S’il est nécessaire d’installer l’unité comme le montre l’illustration ci-dessous, il faut se procurer des pièces
en option (se reporter à la section 9-3 – Liste des pièces en option).
Exemple d’installation d’une unité NLZ
avec un support « STAY »
Exemple d’installation d’une unité
NLZ avec PLAQUE DE MONTAGE
