La centrale de commande CSB a été développée pour le contrôle de barrières automatiques monophasées.
1. AVANT-PROPOS

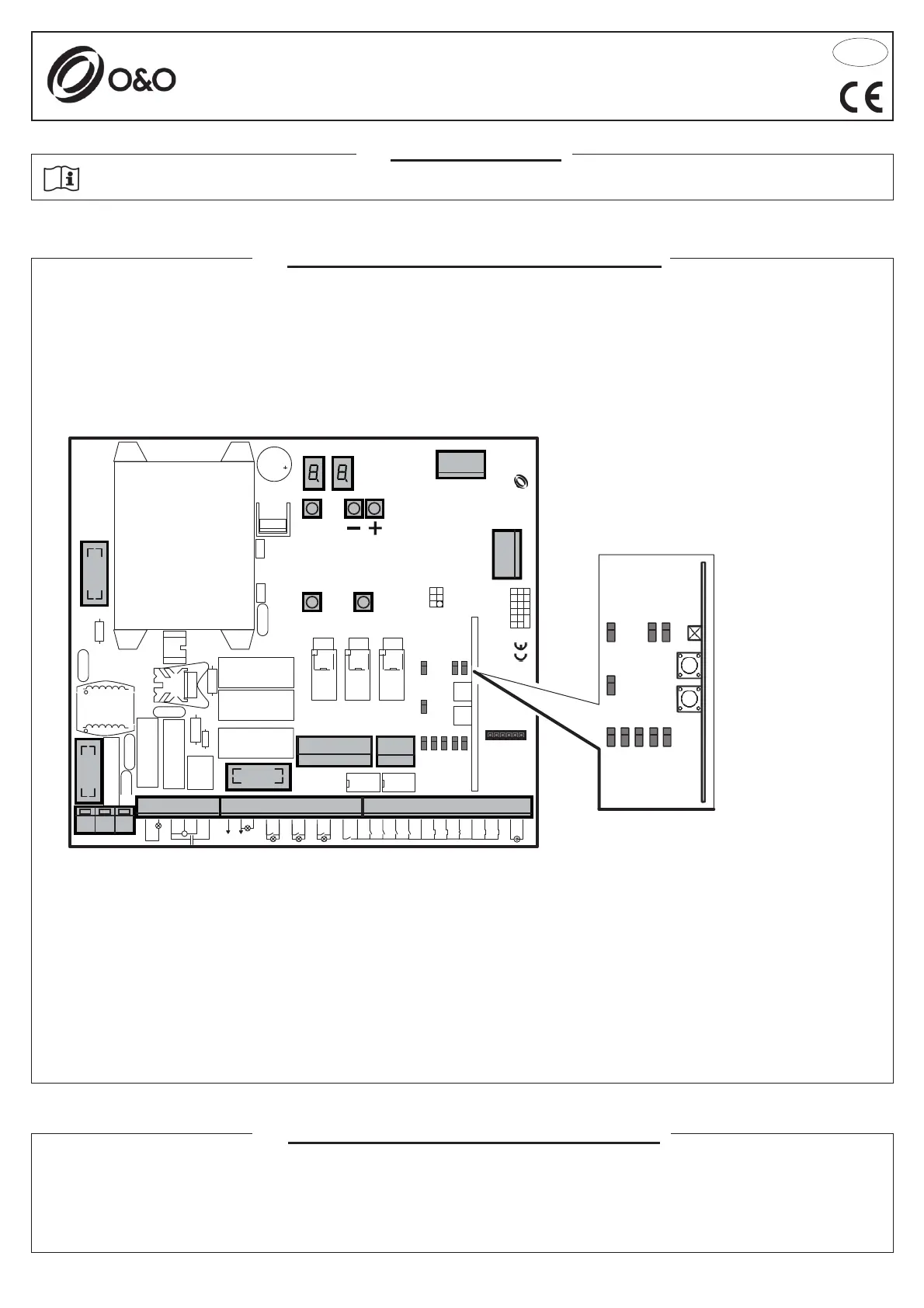

3. CARACTERISTIQUES TECHNIQUES
J1: Bornier alimentation 230Vac
J2: Bornier moteur/clignotant
J3: Connecteur radio enfi chable (pas monté)
J4: Bornier alimentation accessoires/sorties
J5: Module d’expansion
J6: Bornier entrées/antenne
J7: Bornier inverseur
J9: Connecteur inverter ( seulement pour la CSB-SP/XT)
- Alimentation: 230Vac ±10% 50/60 Hz.
- Sortie moteur (seulement pour la CSB-BR): 230Vac; 1,5A max
- Sortie clignotant: 230Vac; 40W max
- Sortie accessoires: 24 Vac; 1A max
J10: Connecteur domino
DL: Moniteur 2 caractères
SW1: Touche de commande “START”
SW2: Touche de commande “AP.PED”
F1: Fusible sorties et accessoires : 5x20 1A T
F2: Fusible de ligne : 5x20 6.3A F
F3: Fusible basse tension : 5x20 250mA T
F,+,-: Boutons de programmation
2. CARACTERISTIQUES PRINCIPALES
- Logique à microprocesseur
- Diodes qui affi chent l’état des entrées
- Récepteur radio 433MHz; 2 canaux,
2048 codes
- Connecteur radio enfi chable (pas monté)
- Moniteur 2 caractères
- Sorties confi gurables
- Connecteur DOMINO
ANT
SHIELD
FCC FCA
GGFM MA
AL
2345
2011
ONSO
COM 8k2 STOP FTC COM CLOSE OPEN PDM STAR T OUT4
2nd
CH
RX
OUT4 OUT3 OUT3 OUT2 OUT2 OUT1 COND
24 Vac
MOTB COM MOT A
SL
SL COM
L
J8
NE
COM
SGN
12V
GND
AN
WD
REV
SGM
24V
F3
J10
F2
F1
J2
J1
J4
J9
SW1 SW2
J5
J7
J3
J6
F
DL
LED
FCC FCA
STOP
CLOSE OPEN PDM START
ENC
FTC
