4. SECURITE DE L’INSTALLATION
Pour atteindre le degré de sécurité requis par la législation en vigueur, lisez attentivement et suivez les prescriptions suivantes.
1) Tous les branchements dans le bornier doivent être effectués après avoir lu attentivement les indications reportées dans ce mode
d’emploi et en suivant les règles générales et de bonne technique qui règlent la réalisation des installations électriques.
2) Prévoyez en amont de l’installation un disjoncteur omnipolaire avec une distance d’ouverture des contacts de 3 mm min.
3) Installez, où il n’est pas prévu, un interrupteur différentiel avec un seuil de 30 mA.
4) Vérifi ez l’effi cacité de la mise à la terre et reliez-y tous les composants de l’automation dotés d’une borne ou d’un fi l de terre.
5) Prévoyez la présence d’au moins un signal externe de type “feux rouges” ou clignotant ainsi qu’un panneau signalant le danger ou
d’avertissement.
6) Appliquez tous les dispositifs de sécurité requis par le type d’installation en prenant en compte les risques qu’elle peut provoquer.
7) Dans les goulottes, séparez les lignes d’alimentation (sec. min. 1,5 mm
2
) de celles de signal en basse tension (sec. min. 0,5 mm
2
).
LIGNE 230V
Alimentation à 230V 50/60Hz avec protection interne à mov et fusible (5x20) de 6,3A.
Branchez la phase et le neutre comme reporté sur la plaquette. Utilisez un câble type H07RN-F 2x1,5+T min.
Brancher le conducteur jaune/vert du réseau d’alimentation à la borne deterre de l’appareil.

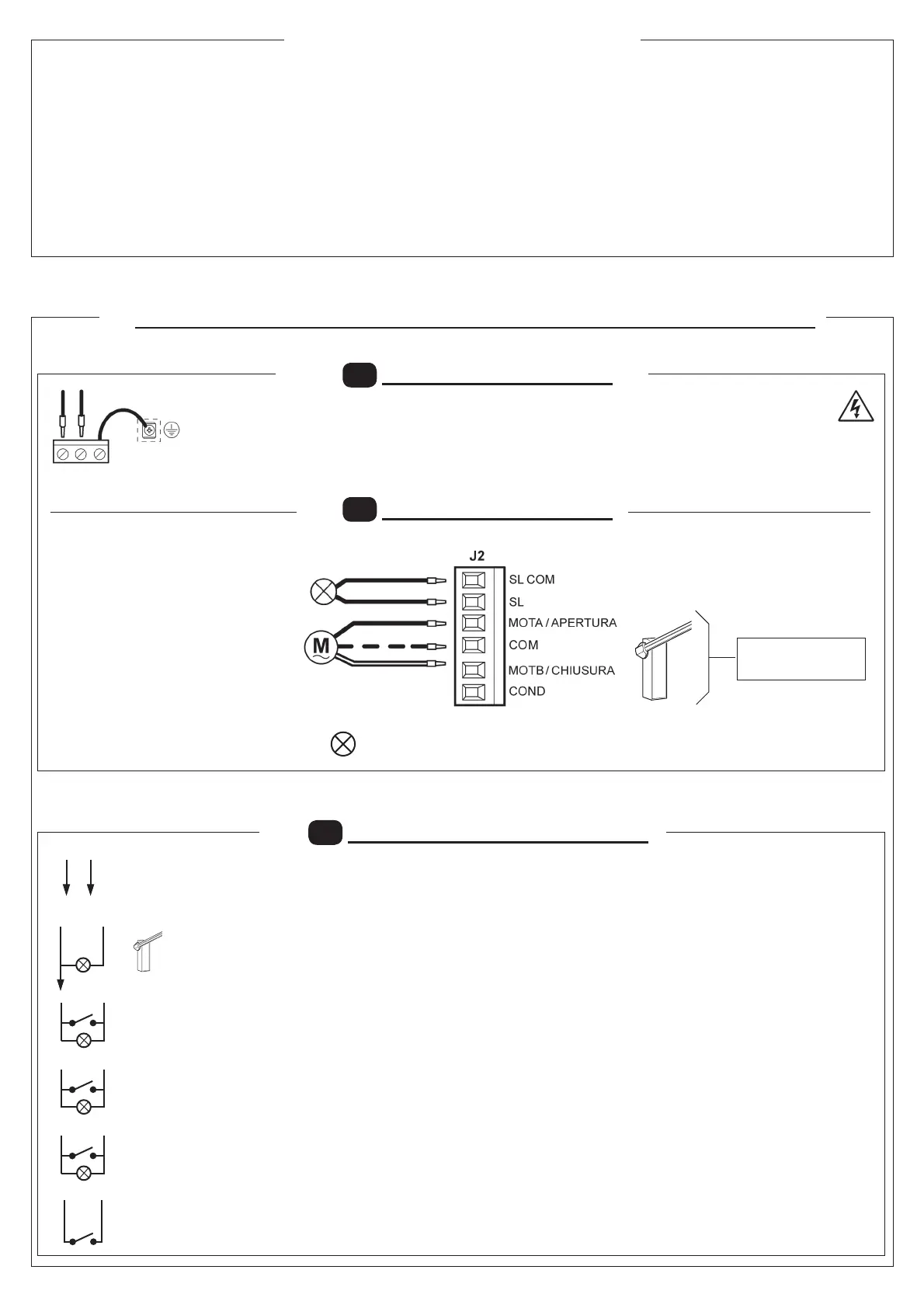

5. CONNEXIONS ET DESCRIPTION DES ENTRÉES ET DES SORTIES
OUT24
Sortie 24Vac, 1A MAX
OUT1 (voyants lisse)
Sortie à Triac autoalimentée. 24Vac, 100mA max.
OUT2
Sortie programmable de relais à contact propre 500mA max, 24Vac/dc (paramètre  - 2°niveau)
OUT3
Sortie programmable de relais à contact propre 500mA max, 24Vac/dc (paramètre  - 2°niveau)
OUT4
Sortie programmable de relais à contact propre 500mA max, 24Vac/dc (paramètre  - 2°niveau)
2nd CH RX
Sortie N.O. du 2ème canal récepteur radio intégré à montage de type enfi chable.
5.3
J4
BORNIER ACCESSOIRES/SORTIE
5.1
J1
BORNIER DE PUISSANCE
L
NE
= CLIGNOTANT: 230Vac; 40W max.
OUT2
OUT2
OUT3
OUT3
OUT4
OUT4
2nd
CH
RX
24 Vac
OUT1
24 Vac
Actifs uniquement pour
la version CSB-BR
5.2
J2
BORNIER DE PUISSANCE
NON ACTIVE
