O&O CSB-XT - 1 Einleitung; 2 Haupteigenschaften; 3 Technische Eigenschaften

- 40 -
CSB
Installations- und Bedienungsanleitungen
DE
Die Steuerzentrale CSB wurde für die Steuerung automatischer Einphasenschranken entwickelt.
1. EINLEITUNG
3. TECHNISCHE EIGENSCHAFTEN
2. HAUPTEIGENSCHAFTEN
- Mikroprozessorgesteuerte Logik
- Led zur Anzeige des Status der Eingänge
- Steckfunkempfänger 433MHz 2 Kanäle, 2048 codes
- Radiosteckanschluss (nicht montiert)
- Display 2 digit
- Konfi gurierbare Ausgänge
- DOMINO Anschluss

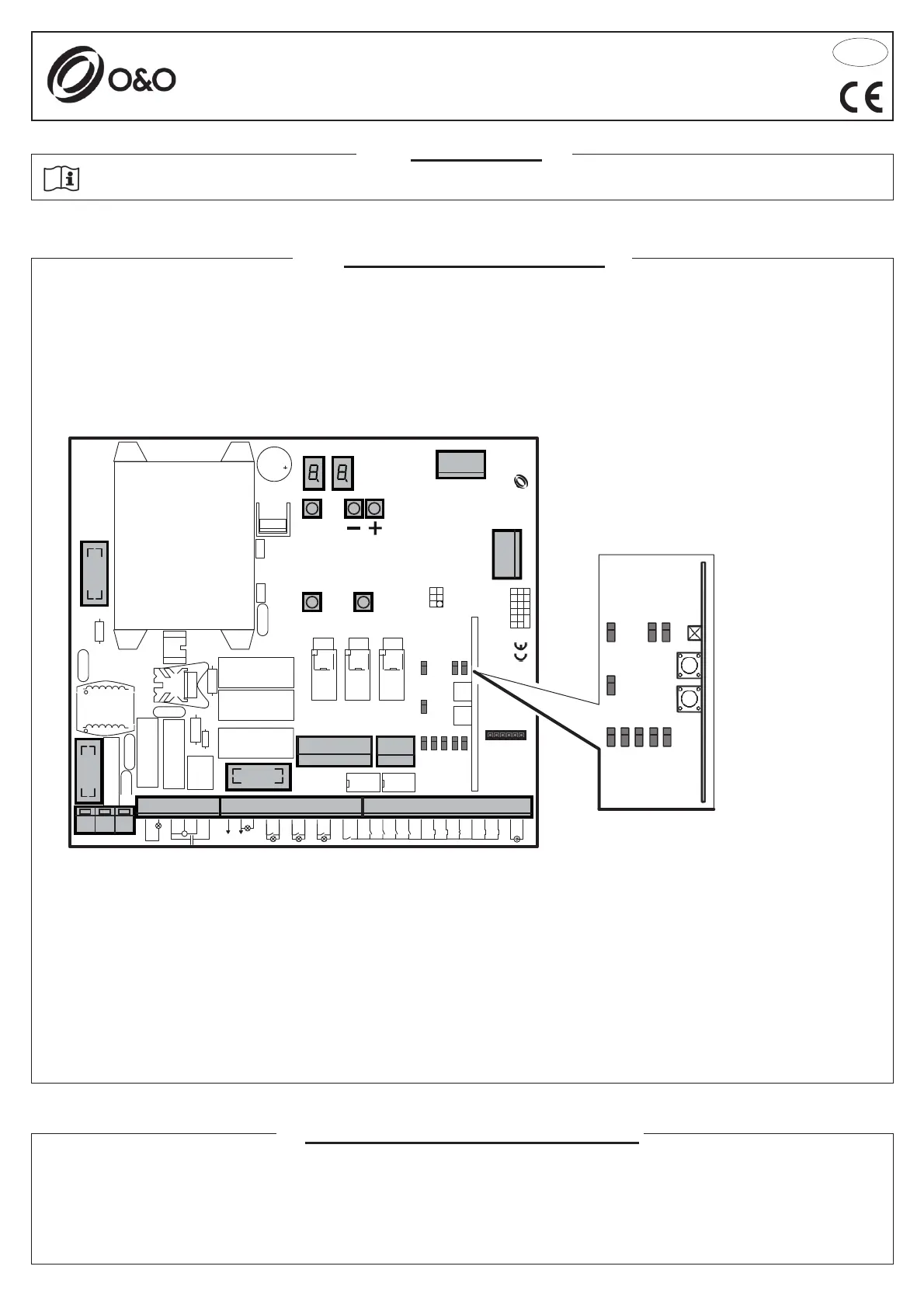

J1: Klemmbrett Spannungsversorgung 230 Vac
J2: Klemmbrett Motor/Blinkleuchte
J3: Radiosteckanschluss (nicht montiert)
J4: Klemmbrett Spannungsversorgung Zubehör/Ausgänge
J5: Erweiterungsmodul
J6: Klemmbrett Eingänge/Antenne
J7: Klemmbrett Reverser
J9: Frequenzumrichterstecker (nur CSB-SP/XT)
- Versorgung: 230Vac ±10% 50Hz.
- Motorausgang (nur CSB-BR): 230Vac; 1,5A max
- Blinker: 230Vac; 40W max
- Zubehörausgang: 24Vac; 1A max.
J10: DOMINO Anschluss
DL: Display 2 digit
SW1: Steuertaste “START”
SW2: Steuertaste “AP.PED”
F1: Sicherung Ausgänge und Zubehör: 5x20 1A T
F2: Leitersicherung: 5x20 6.3A F
F3: Niedrigspannungssicherung : 5x20 250mA T
F,+,-: Programmierungstasten
ANT
SHIELD
FCC FCA
GGFM MA
AL
2345
2011
ONSO
COM 8k2 STOP FTC COM CLOSE OPEN PDM STAR T OUT4
2nd
CH
RX
OUT4 OUT3 OUT3 OUT2 OUT2 OUT1 COND
24 Vac
MOTB COM MOT A
SL
SL COM
L
J8
NE
COM
SGN
12V
GND
AN
WD
REV
SGM
24V
F3
J10
F2
F1
J2
J1
J4
J9
SW1 SW2
J5
J7
J3
J6
F
DL
LED
FCC FCA
STOP
CLOSE OPEN PDM START
ENC
FTC
