CSB
Instrucciones para instalación y uso
ES
La central de control CSB ha sido desarrollada para gestionar barreras automáticas monofásicas
1. INTRODUCCIÓN

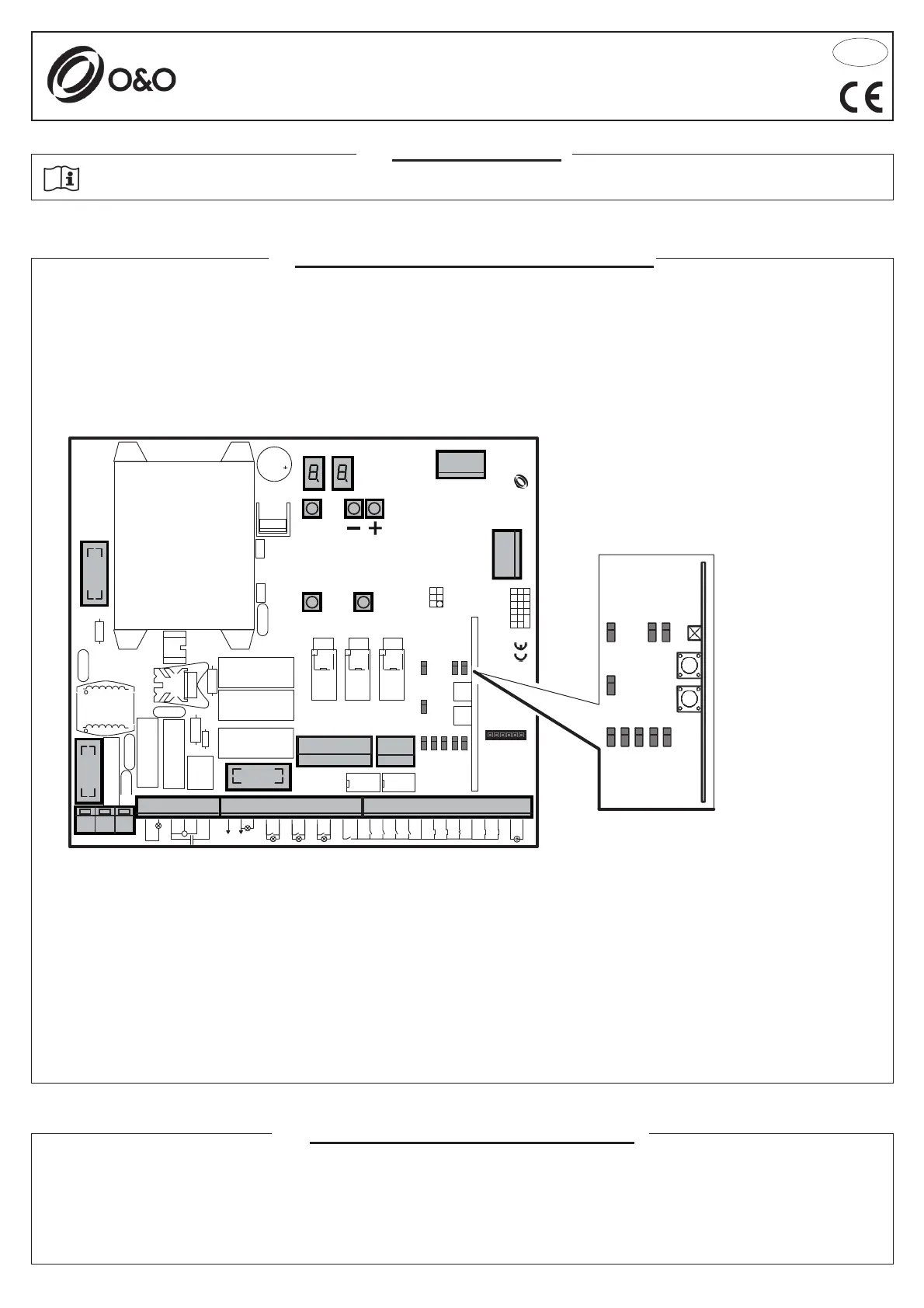

3. CARACTERÍSTICAS TÉCNICAS
2. CARACTERÍSTICAS PRINCIPALES
- Lógica de control por microprocesador
- Pilotos que muestran el estado de las entradas
- Receptora radio 433MHz; 2 canales, 2048 códigos
- Conector radio enchufable (no montado)
- Display 2 dígitos
- Salidas confi gurables
- Conector DOMINO
J1: Bornero alimentación 230Vac
J2: Bornero motor/intermitente
J3: Conector radio enchufable (no montado)
J4: Bornero alimentación accesorios/salidas
J5: Módulo de expansión
J6: Bornero Entradas/antena
J7: Bornero reverser
J9: Conector del invertidor (sûlo CSB-SP/XT)
- Alimentación: 230Vac ±10% 50/60 Hz
- Salida motor: ( solo para CSB-BR) 230Vac; 3A max
- Salida luz intermitente: 230Vac; 40W max
- Salida accesorios: 24Vac; 1A max
J10: Conector domino
DL: Display 2 dígitos
SW1: Tecla de mando “START”
SW2: Tecla de mando “AP.PED”
F1: Fusible salidas y accesorios: 5x20 1A T
F2: Fusible de línea: 5x20 6.3A F
F3: Fusible baja tensión: 5x20 250mA T
F,+,-: botones de programación
ANT
SHIELD
FCC FCA
GGFM MA
AL
2345
2011
ONSO
COM 8k2 STOP FTC COM CLOSE OPEN PDM STAR T OUT4
2nd
CH
RX
OUT4 OUT3 OUT3 OUT2 OUT2 OUT1 COND
24 Vac
MOTB COM MOT A
SL
SL COM
L
J8
NE
COM
SGN
12V
GND
AN
WD
REV
SGM
24V
F3
J10
F2
F1
J2
J1
J4
J9
SW1 SW2
J5
J7
J3
J6
F
DL
LED
FCC FCA
STOP
CLOSE OPEN PDM START
ENC
FTC
