O&O CSB-XT - 1 Introduzione; 2 Caratteristiche Principali; 3 Caratteristiche Tecniche

- 4 -
ANT
SHIELD
FCC FCA
GGFM MA
AL
2345
2011
ONSO
COM 8k2 STOP FTC COM CLOSE OPEN PDM STAR T OUT4
2nd
CH
RX
OUT4 OUT3 OUT3 OUT2 OUT2 OUT1 COND
24 Vac
MOTB COM MOT A
SL
SL COM
L
J8
NE
COM
SGN
12V
GND
AN
WD
REV
SGM
24V
F3
J10
F2
F1
J2
J1
J4
J9
SW1 SW2
J5
J7
J3
J6
F
DL
CSB
Istruzioni per installazione ed uso
IT
La centrale di comando CSB è stata sviluppata per gestire barriere automatiche monofase.
1. INTRODUZIONE
3. CARATTERISTICHE TECNICHE
2. CARATTERISTICHE PRINCIPALI
- Logica a microprocessore
- Led che visualizzazione lo stato degli ingressi
- Ricevente radio 433MHz 2 canali, 2048 codici
- Connettore radio ad innesto (non montato)
- Display 2 digit
- Uscite confi gurabili
- Connettore DOMINO

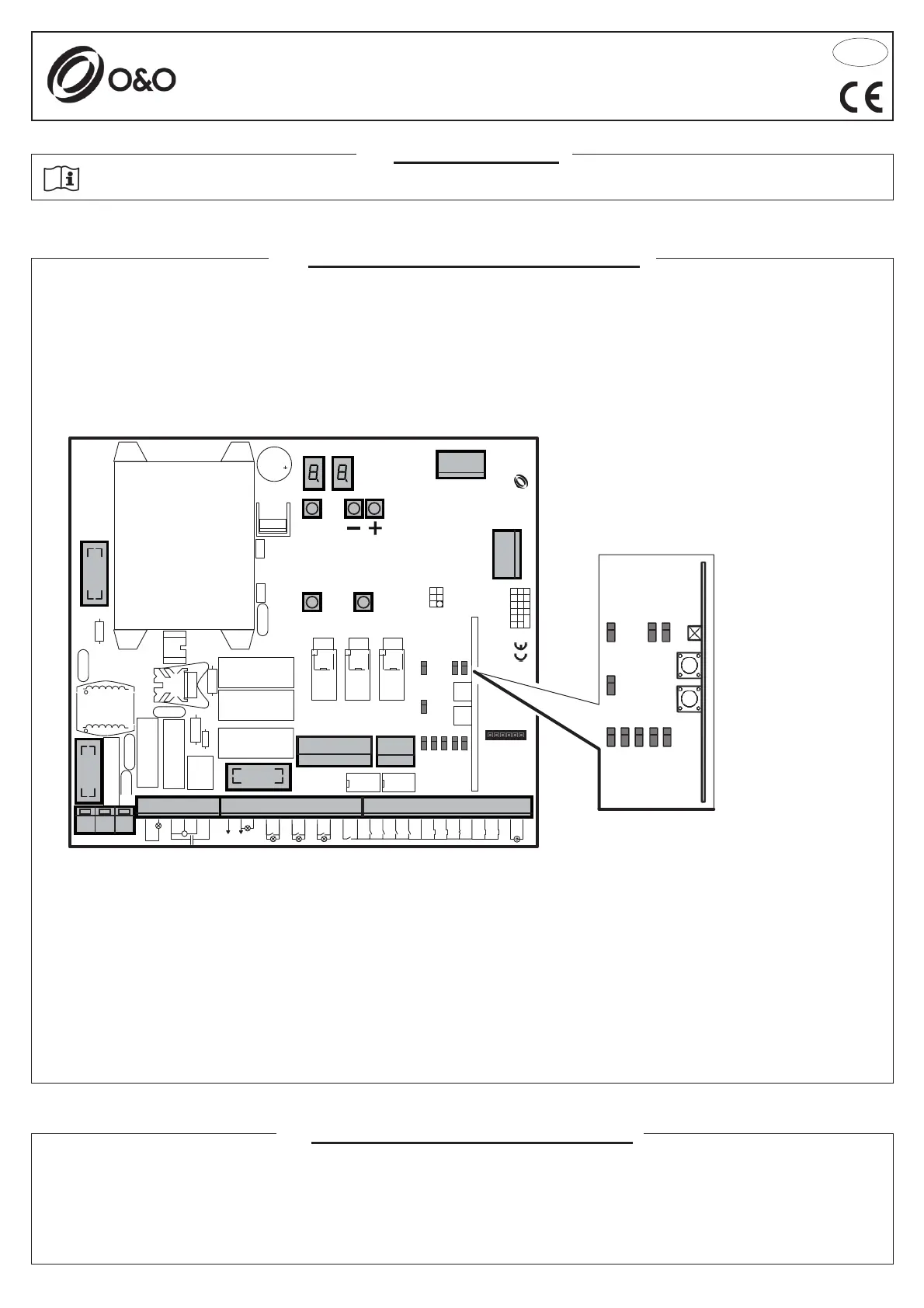

J1: Morsettiera alimentazione 230Vac
J2: Morsettiera motore/lampeggiante
J3: Connettore radio ad innesto (non montato)
J4: Morsettiera alimentazione accessori/uscite
J5: Modulo di espansione
J6: Morsettiera Ingressi/antenna
J7: Morsettiera reverser
J9: Connettore inverter (solo CSB-SP/XT)
-Alimentazione 230Vac ±10%, 50/60Hz
-Uscita motore (solo per CSB-BR) 230Vac; 3A max
-Uscita lampeggiante 230Vac; 40W
-Uscita accessori 24Vac; 1A max
LED
FCC FCA
STOP
CLOSE OPEN PDM START
ENC
FTC
J10: Connettore domino
DL: Display 2 digit
SW1: Tasto di comando “START”
SW2: Tasto di comando “PDM”
F1: Fusibile uscite e accessori: 5x20 1A T
F2: Fusibile di linea: 5x20 6.3A F
F3: Fusibile bassa tensione : 5x20 250mA T
F,+,-: pulsanti di programmazione
