La parte principale è costituita da una struttura in carpenteria metallica sulla quale sono montate
le seguenti parti:

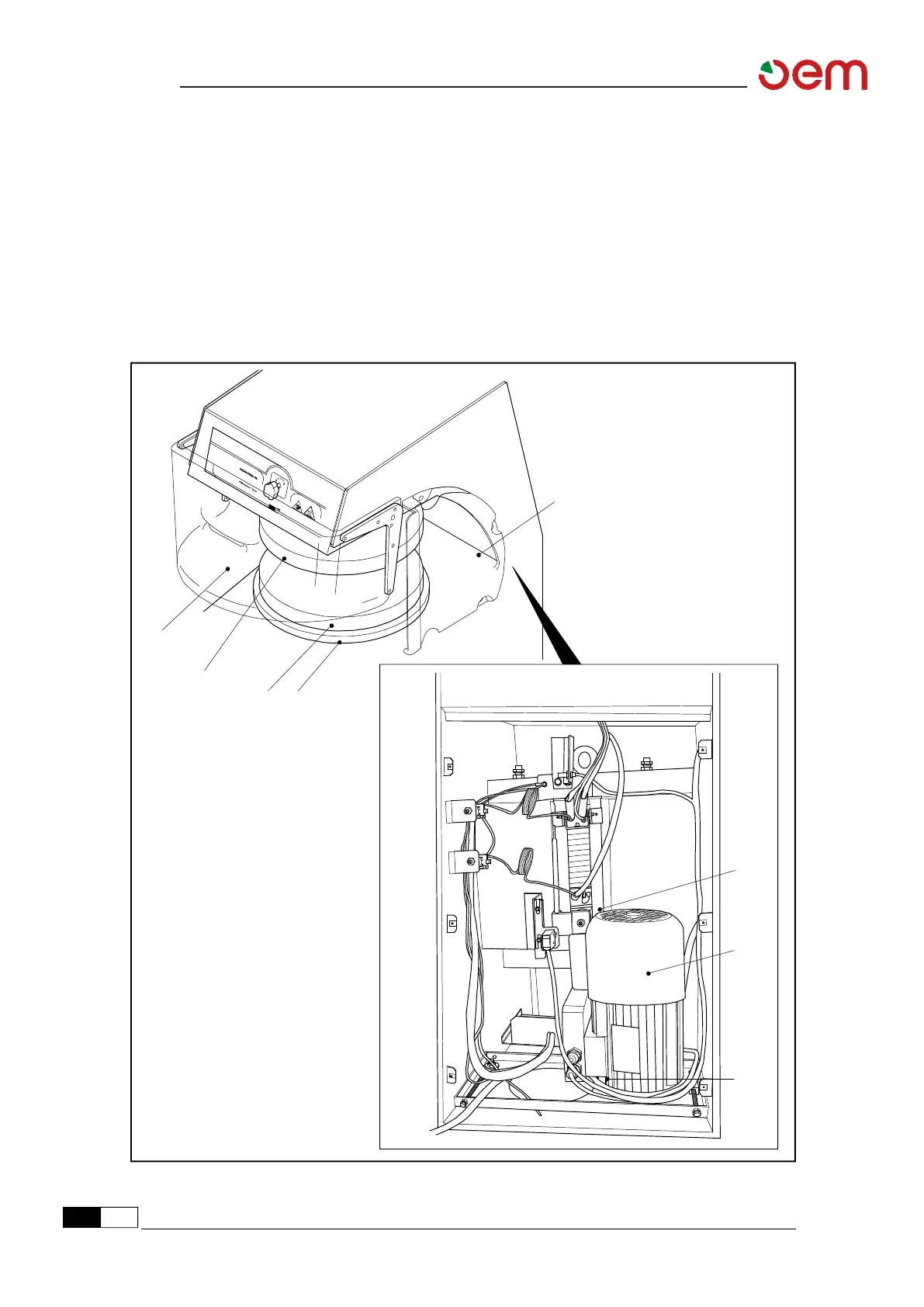

motore elettrico trifase [1] per l’azionamento del piatto inferiore mediante una trasmissione
a puleggia e cinghia [2] e una vite senza fine a ricircolo di sfere [3];
un piatto inferiore [4], mobile verticalmente, e solidale alla vite senza fine a ricircolo di sfere
centrale e appoggiato a un sottopiatto [5] al quale è fissato mediante distanziali;
un piatto superiore [6] fissato mediante barre filettate passanti;
una capotte in plastica [7] mobile interbloccata anteriore;
due protezioni in plastica fisse laterali [8];
una protezione estensibile in plastica posta attorno al cilindro di azionamento del piatto
inferiore;
[8]
[4]
[7]
[6]
[5]
[1]
[2]
[3]
