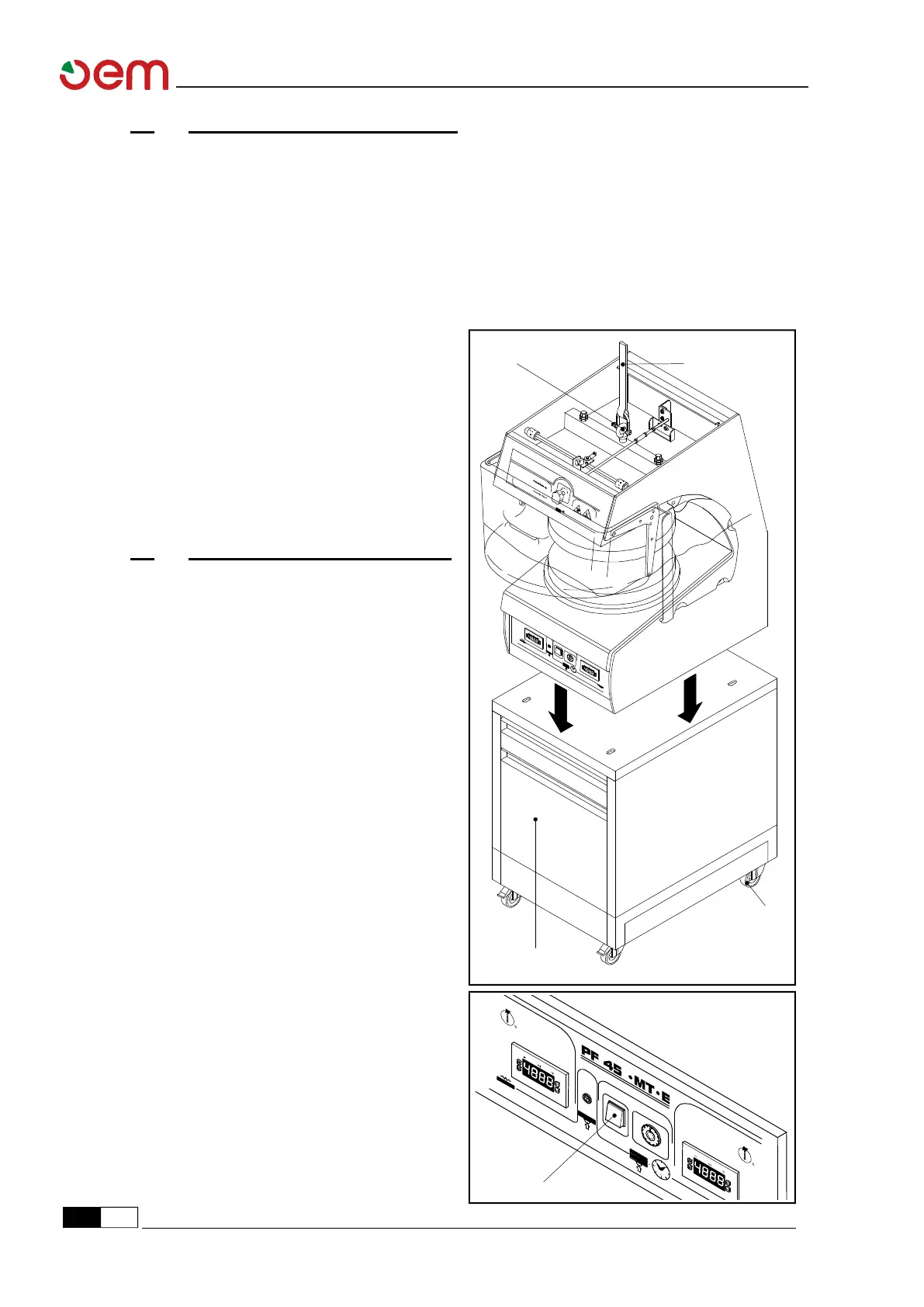

8.4 ASSEMBLAGE DE LA MACHINE
Pour l’assemblage de la machine procéder comme suit:
 monter les quatre roues pivotantes [1] au-dessous du support [2] de la machine, et faire
attention en montant avant les deux roues pourvues d’arrêt mécanique.
 Bloquer les roues avant par l’arrêt mécanique;
 démonter la protection fixe supérieure de la machine;
 brayer la machine [3] par l’intermédiaire de la spéciale cheville à oeillet [4];
 soulever la machine et la mettre sur le support;

ATTENTION : Pour soulever la
machine se référer au chapitre 7.0
“Mouvement et transport”
 fixer la machine au support par
l’intermédiaire des 4 vis de fixage;
 débloquer les tiroirs du support de la
machine;
 débloquer la capote mobile avant
interbloquée.
8.5
BRANCHEMENT ELECTRIQUE
La machine est livrée avec le câble
d’alimentation déjà branché à la boite à bornes
du tiroir électrique, mais sans fiche (pas livrée),
qui doit être montée par le client.
Pour effectuer correctement le branchement
électrique de la machine, procéder comme
suit:
 Monter la fiche sur le câble et faire attention
en branchant correctement les différentes
phases.
 Brancher la prise interbloquée 32 A à la
fiche et donner tension à la machine en
portant en position 1 l’interrupteur
magnétothermique avec différentiel.
 Démarrer la machine en portant le
poussoir [6] en position 1.
 Appuyer sur le bouton à action maintenue
et baisser la capote.
Si le plateau inférieur descend. il signifie
que la connexion électrique est correcte.
Si le plat monte au lieu de
descendre, procéder comme suit :
 Arrêter la machine en portant le bouton
[6] en position 0.
 Couper la tension de la machine en portant
en position 0 l’interrupteur
magnétothermique avec différentiel et
débrancher la fiche de la prise interbloquée
32 A
 Démonter la fiche et inverser un câble
d’une phase.
