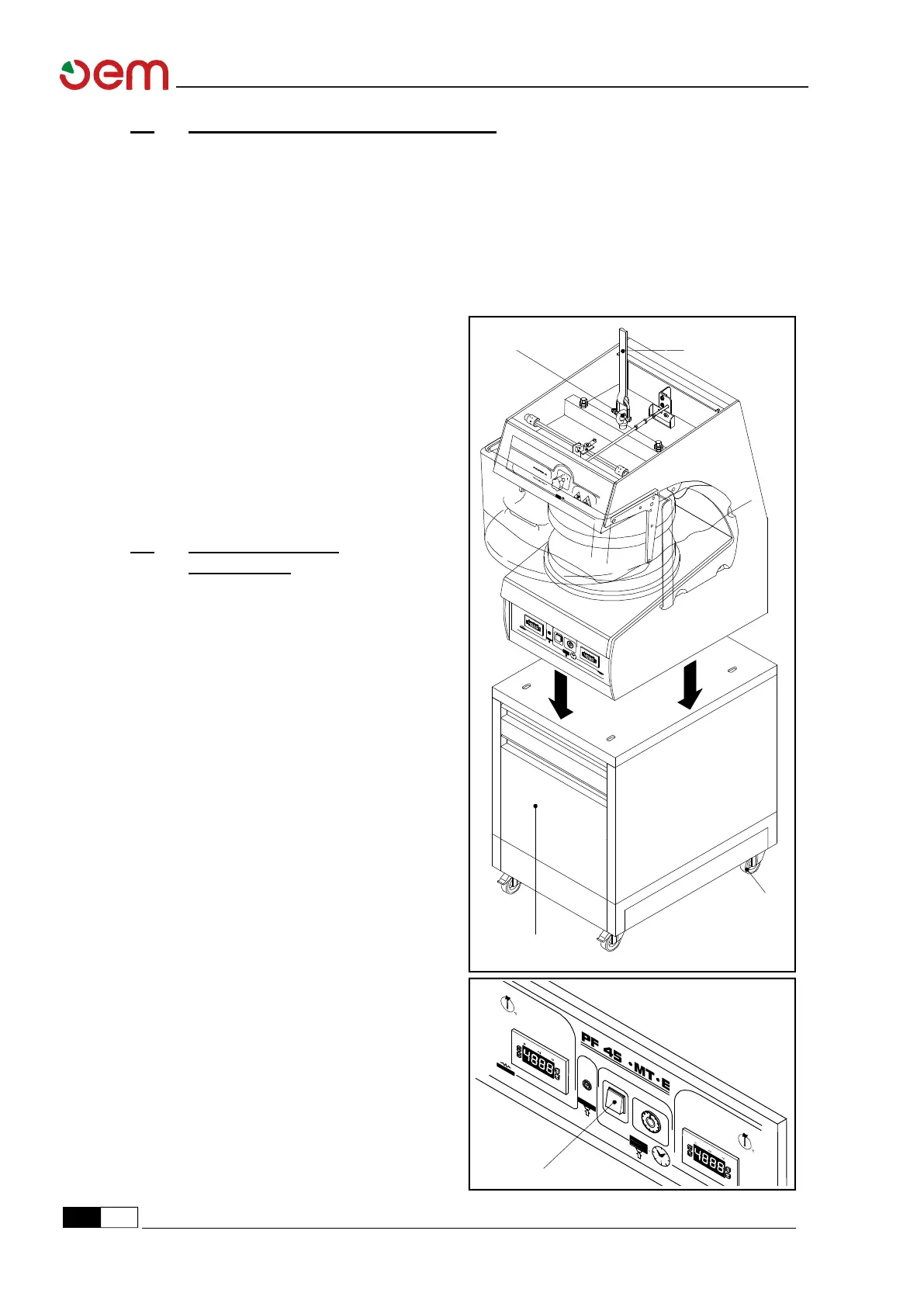

8.4 ASSEMBLAGGIO DELLA MACCHINA
Per l’assemblaggio della macchina procedere come segue:
 montare le quattro ruote pivottanti [1] al di sotto del supporto [2] della macchina facendo
attenzione a montare anteriormente le due ruote dotate di fermo meccanico;
 bloccare le ruote anteriori mediante il fermo meccanico;
 smontare la protezione fissa superiore della macchina;
 imbracare la macchina [3] mediante l’apposito golfare [4];
 sollevare la macchina e posizionarla sul supporto;

ATTENZIONE : Per le operazioni di
sollevamento fare riferimento a quanto
indicato nel capito 7.0 “Movimentazione
e trasporto”
 fissare la macchina al supporto
mediante le 4 viti di fissaggio;
 liberare i cassetti del supporto della
macchina;
 liberare la capotte mobile
interbloccata anteriore.
8.5 COLLEGAMENTO
ELETTRICO
La macchina viene fornita con il cavo di alimen-
tazione già collegato alla morsettiera del cas-
setto elettrico, ma privo di spina (non fornita),
che deve essere montata dal cliente.
Per effettuare correttamente il collegamento
elettrico della macchina procedere come se-
gue:
 Montare la spina sul cavo, facendo atten-
zione a collegare correttamente le varie
fasi.
 Collegare alla presa interbloccata 32 A la
spina e dare tensione alla macchina
portando nella posizione 1 il
magnetotermico con differenziale.
 Accendere la macchina portando il pul-
sante [6] nella posizione 1.
 Premere il pulsante ad azione mantenuta
ed abbassare la capotte.
Se il piatto inferiore scende significa che il
collegamento elettrico è corretto. Se il
piatto sale invece di scendere procedere
nel seguente modo:
 Spegnere la macchina portando il pulsan-
te [6] in posizione 0.
 Togliere tensione alla macchina portando
nella posizione 0 il magnetotermico con
differenziale e scollegare dalla presa
interbloccata 32 A la spina.
 Smontare la spina e invertire un filo di una
fase.
[1]
[2]
[3]
[4]
